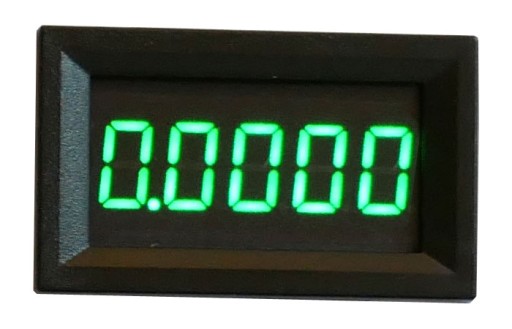

Amperomierz panelowy LED 0-3,0000A DC zielony

prezentacja video oferowanego miernika: https://youtu.be/MU6kXT9RMXo

amperomierz panelowy, amperomierz LED, amperomierz na panel, amperomierz cyfrowy, pomiar pradu stałego dc,

dane techniczne:

• panelowy amperomierz - miernik prądu stałego DC
• wyświetlacz LED w kolorze: ZIELONYM - zielony

  ► rozmiar wyświetlacz LED 0,36''

• zakres pomiaru prądu: 0 do 3,0000A
• rozdzielczość pomiarowa: 0,0001A = 0,1mA
• odświeżanie pomiaru: 3 razy na sekundę
• dokładność pomiarowa: +/- 0,05% + 2cyfry
• napięcie zasilania miernika: 3,5V do 30V
• wymiary zewnętrzne: 48 x 29 x 26mm

  ► rekomendowane wymiary otworu montażowego: 45 x 26mm

sposób podłączenia:

miernik posiada 4 przewody w kolorach:

czarny (cienki) - masa napięcia zasilania

czerwony (cienki) - plus napięcia zasilania

przewody cienkie zgodnie z polaryzacją podłączamy do stałego napięcia zasilającego od 3,5V do 30V

czerwony gruby - plus sygnału prądu mierzonego

czarny gruby - minus sygnału prądu mierzonego

Klasycznie amperomierz zgodnie z polaryzacją płynącego prądu podłączamy szeregowo.

Miernik nie posiada żadnych obwodów zabezpieczających przed przekroczeniem dopuszczalnych napięć, odwrotną polaryzacją, niewłaściwym podłączeniem, przekroczeniem napięcia zasilania itp. Przekroczenie parametrów lub niewłaściwe podłączenie spowoduje nieodwracalne uszkodzenie miernika, które nie obejmuje gwarancja i nie podlega reklamacji.

W załączniku w zakładce dodatkowe informacje na dole aukcji znajduje się instrukcja okablowania
