МЕТКИ + МАТРИЦА M3x0,5 HSS КОМПЛЕКТ 3+1

GWINTOWNIKI + NARZYNKA M3x0.5 HSS ZESTAW 3+1

⚙️Specyfikacja techniczna:⚙️

☑️marka: Horn.

☑️typ gwintu: metryczny zwykły prawoskrętny.

☑️twardość: 60°HRc (+/-1°).

☑️ilość rowków wiórowych: 3.

☑️zarys gwintu: kąt 60°.

☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

☑️w zestawie: dedykowane plastikowe etui

✔️Normy:

✅Zgodne z normą: DIN-352/3-P.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO2 (6H).

Zalecana średnica otworu pod gwintowanie to ø2.5 mm.

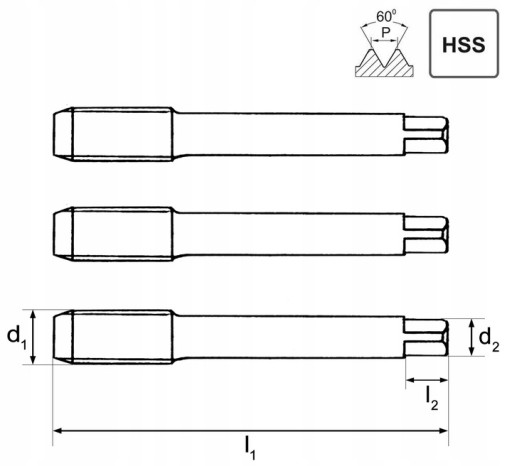

✏️Wymiary (rysunek techniczny):

• gwint (d1): M3.
• skok gwintu (P): 0.50 mm.
• długość części całkowitej (l1): 40 mm.
• długość uchwytu zabieraka (l2): 6 mm.
• średnica uchwytu zabieraka (d2): kwadrat 2.7 mm.

Komplet składa się z 3 gwintowników:

• Nr1 zdzierak: z nakrojem 8P (8 zwojów gwintu w części wcinającej) i kącie przystawienia nakroju 5°.

• Nr2 pośredni: z nakrojem 4P (4 zwoje gwintu w części wcinającej) i kącie przystawienia nakroju 10°.

• Nr3 wykańczak: z nakrojem 2P (2 zwoje gwintu w części wcinającej) i kącie przystawienia nakroju 20°.

Całą ofertę gwintowników/narzynek i innych narzędzi skrawających znajdą Państwo na naszych pozostałych aukcjach.

Narzynka metryczna M3x0.5:

✔️Specyfikacja techniczna:

☑️typ gwintu: metryczny zwykły prawoskrętny.

☑️twardość: 60°HRc (+/-1°).

☑️nakrój: 1.75P.

☑️zarys gwintu: kąt 60°.

☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

☑️w zestawie dedykowane plastikowe etui.

Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø20x5mm.

✔️Normy:

✅Zgodna z normą: DIN-EN 22 568.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO (6g).

✏️Wymiary (rysunek techniczny):

• nacinany gwint (d1): M3.
• skok gwintu (P) - 0,5 mm.
• średnica zewnętrzna (d2): 20 mm.
• grubość narzynki (h2): 5 mm.
• otwory wiórowe (W): 3.
• zalecana średnica wałka pod gwintowanie: ø2.90 mm.
