ZIF-адаптер BGA48-0.8 NOR Flash для XGecu T48

Adapter BGA48 NOR ZIF - adapter dla  pamięci Flash (typu NOR) w obudowach SMD typu BGA48  dedykowany wyłącznie dla programatora XGecu T48.

Adapter przeznaczony dla rodziny obudów BGA 48 z pitch (odległość między sąsiednimi kulkami układu) =0,8mm

Obsługuje układy o wymiarach 6x8mm lub 6.15x8.15mm (ew. innych po dokupieniu osobnych ramek pozycjonujących)

Rozwiązanie takie eliminuje konieczność posiadania wielu osobnych adapterów

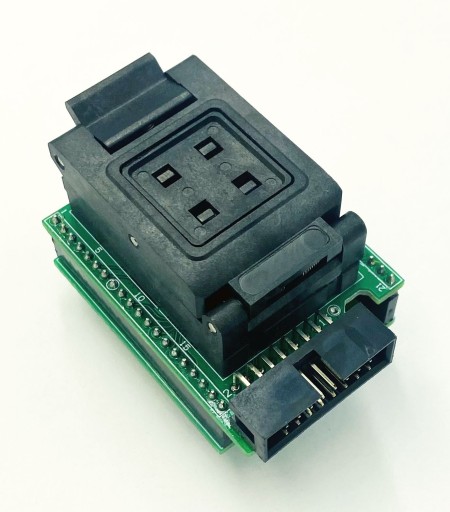

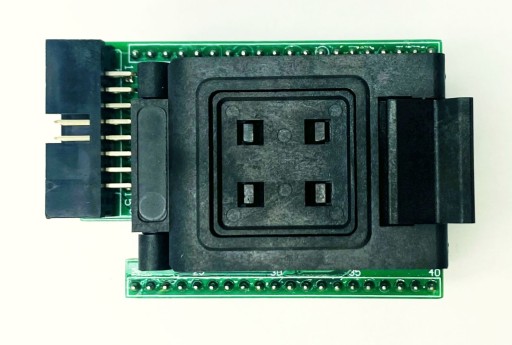

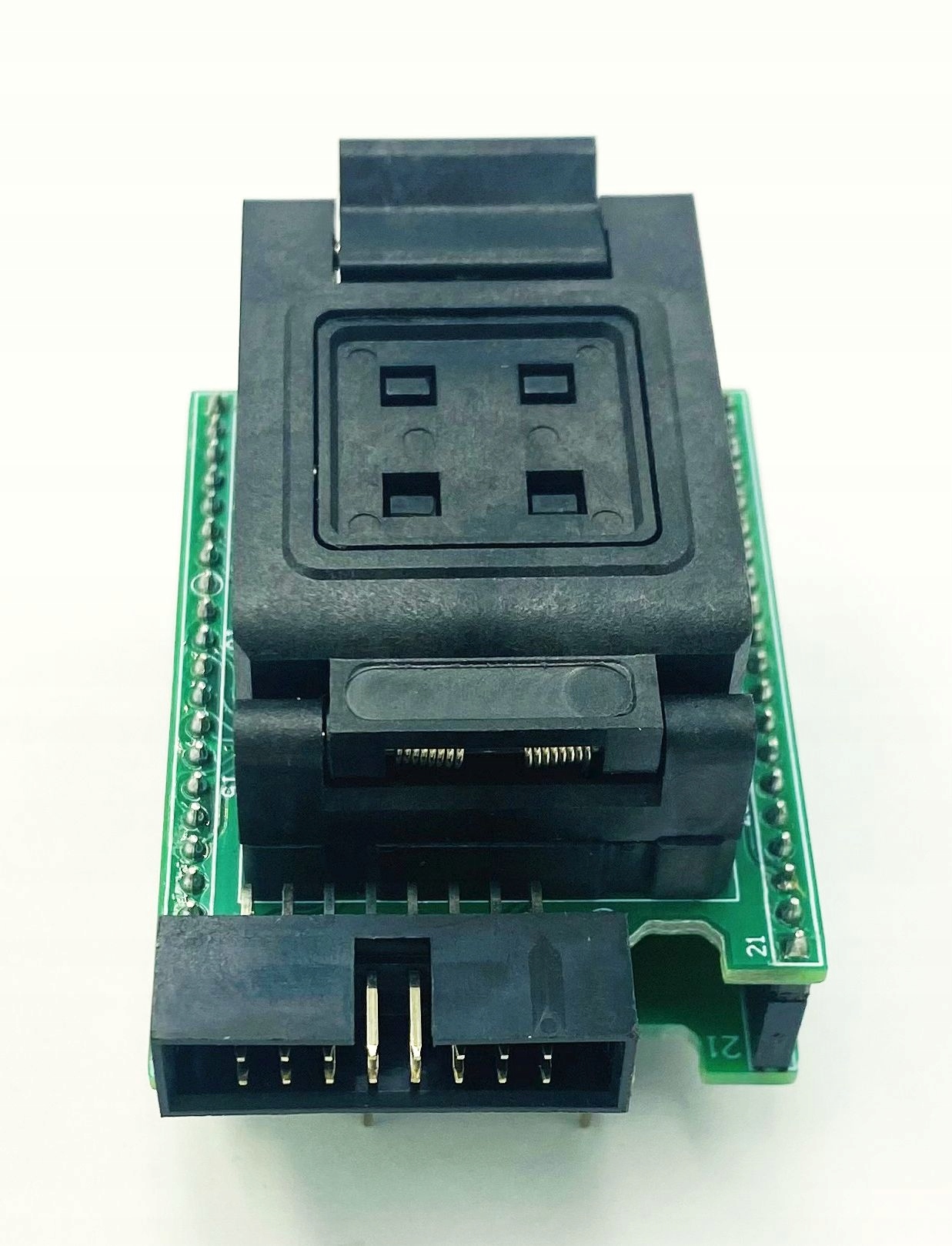

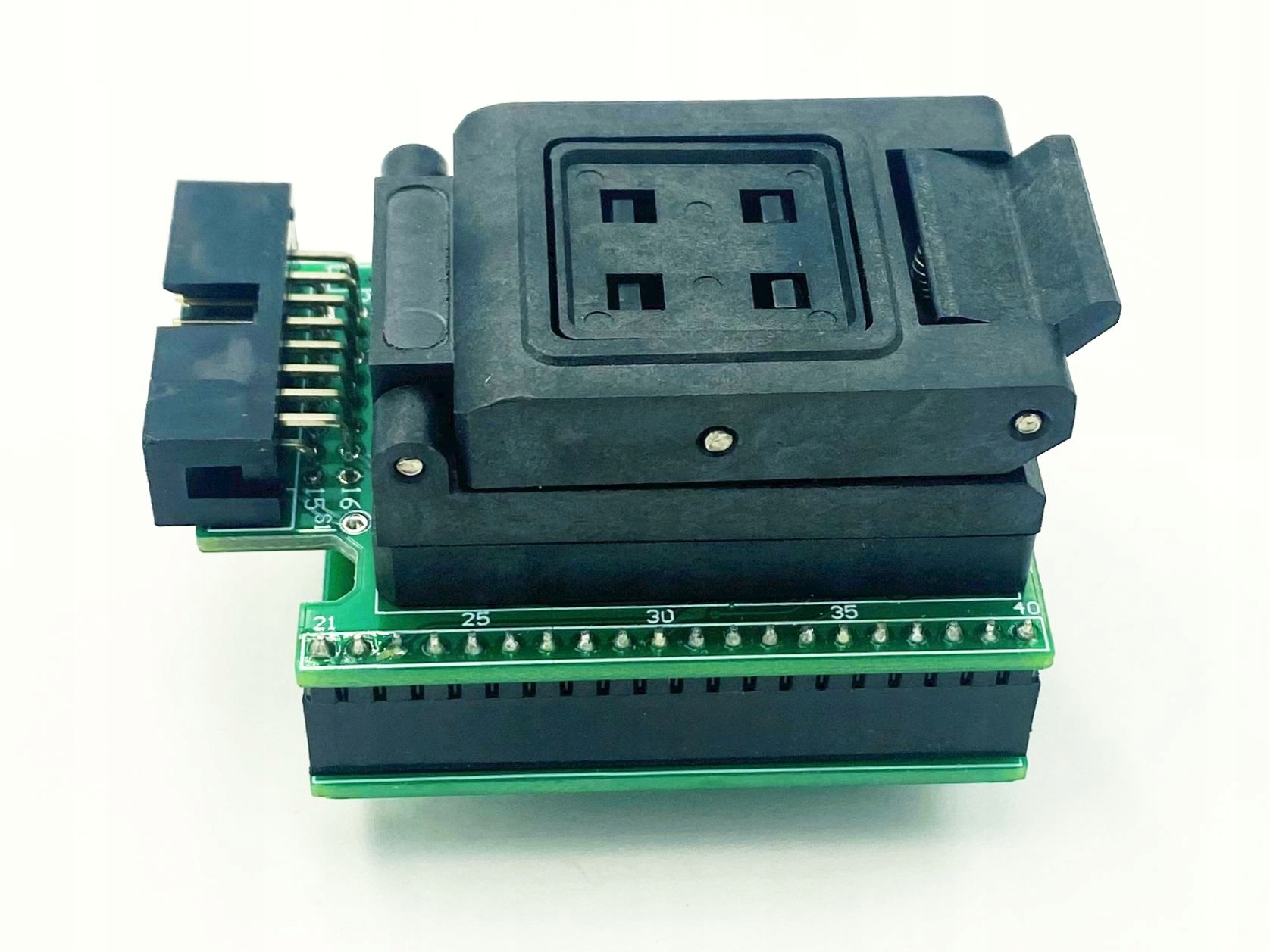

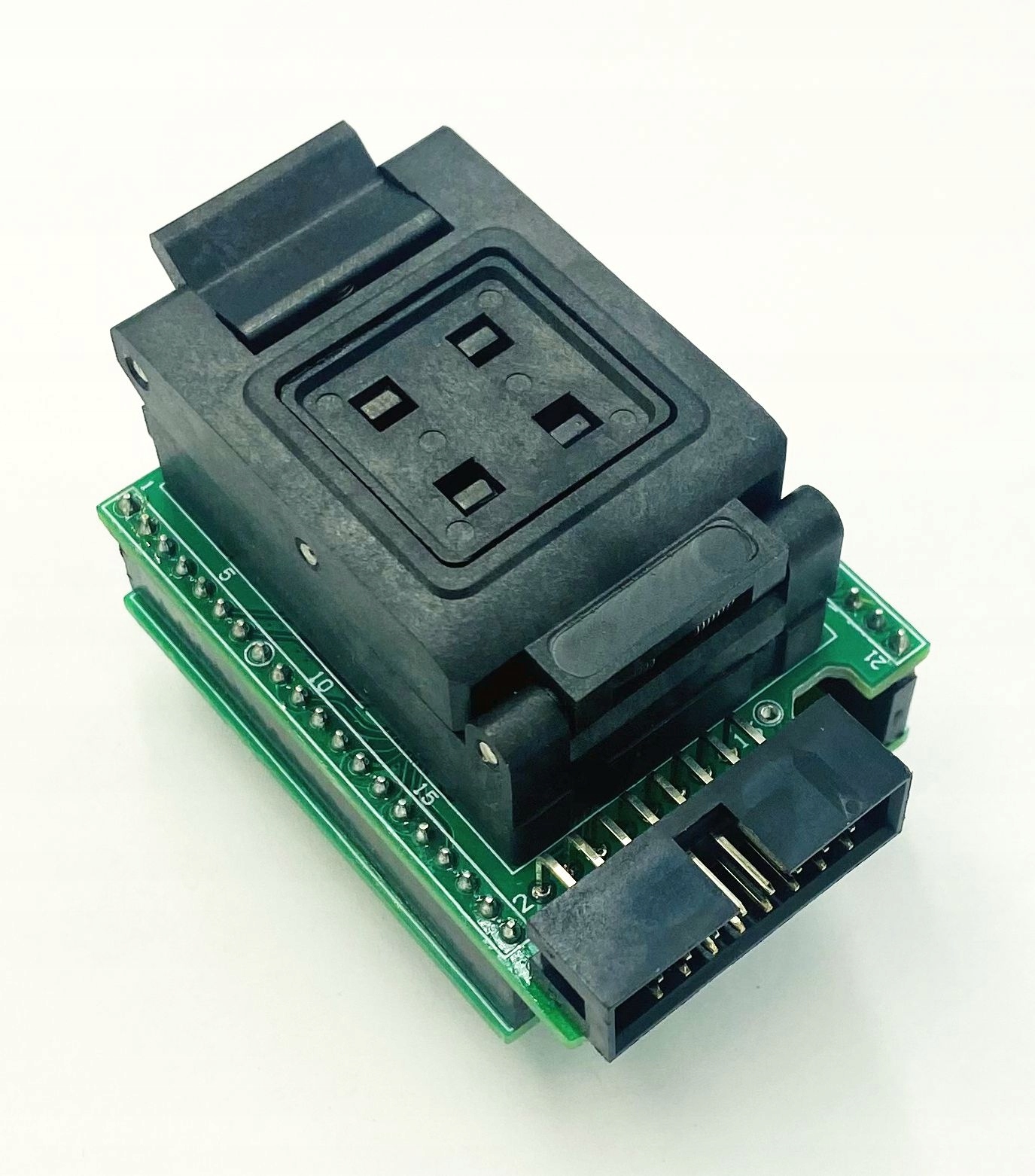

Wersja z podstawką ZIF typu Clamshell .

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

Zastosowana wysokiej jakości podstawka ZIF  z pinami typu pogo pin umożliwia programowanie układów zarówno z kulkami jak i bez.

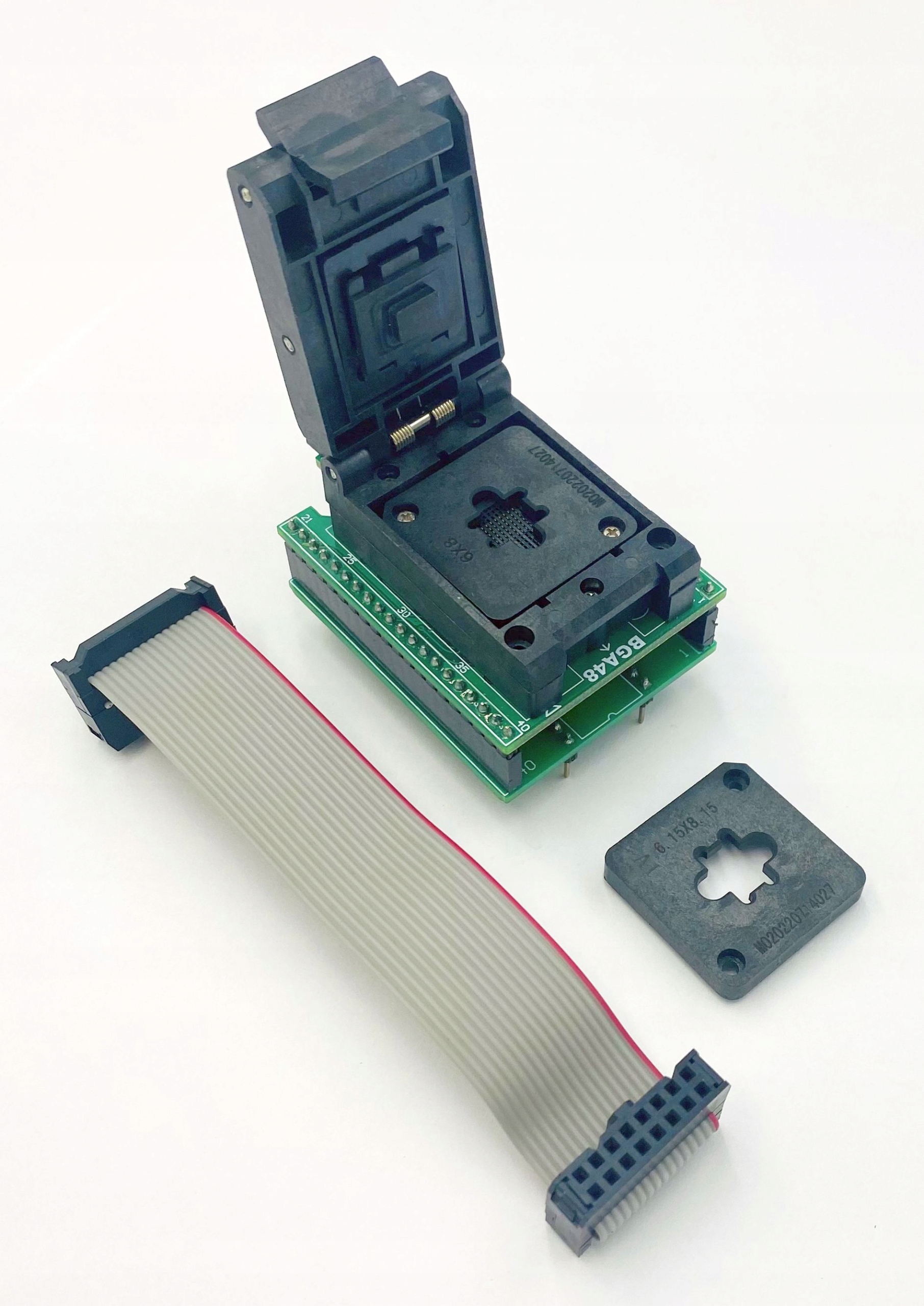

Adapter ma konstrukcję modułową i składa się z:

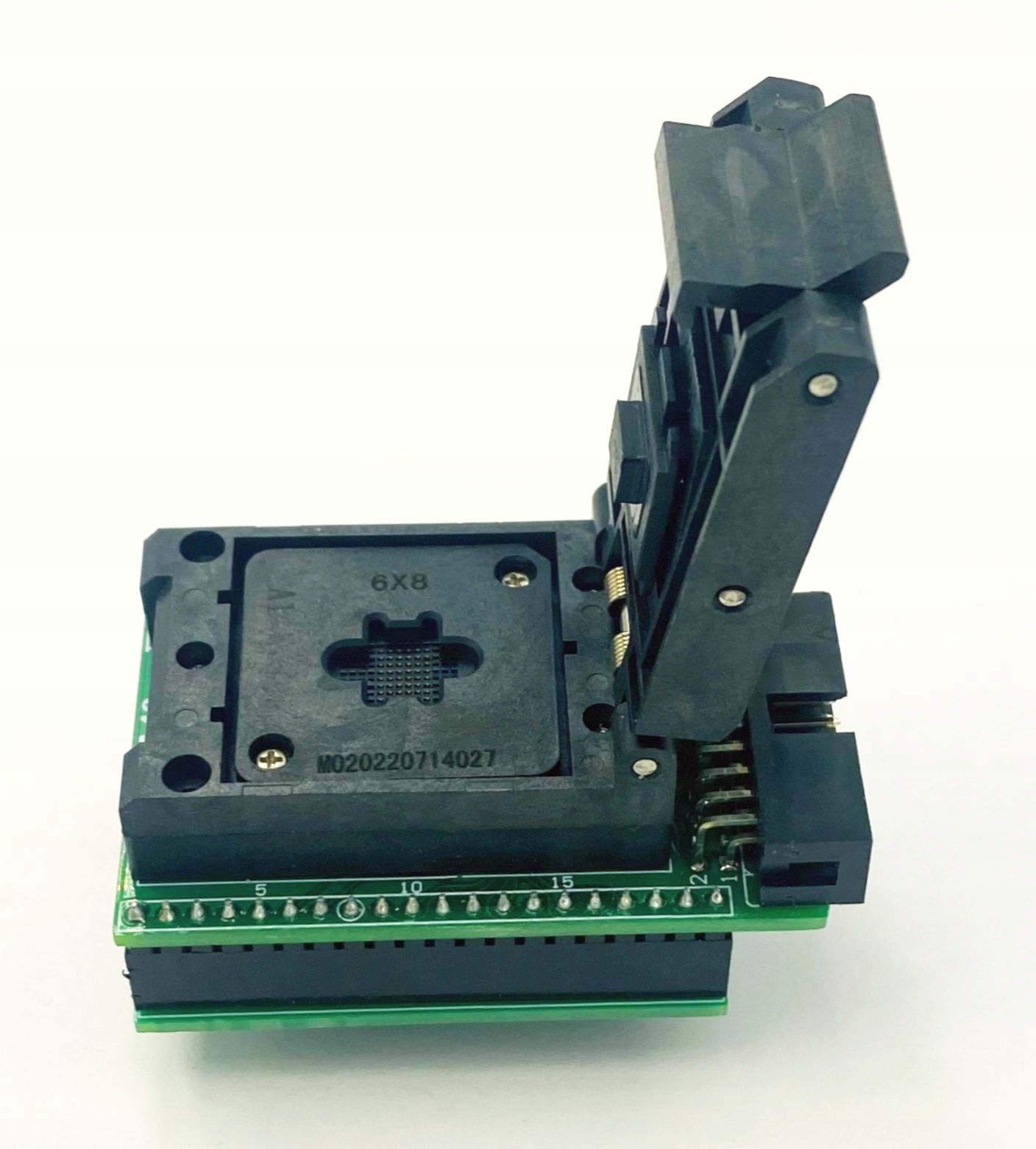

- Adaptera z podstawką ZIF BGA48 r=0.8mm

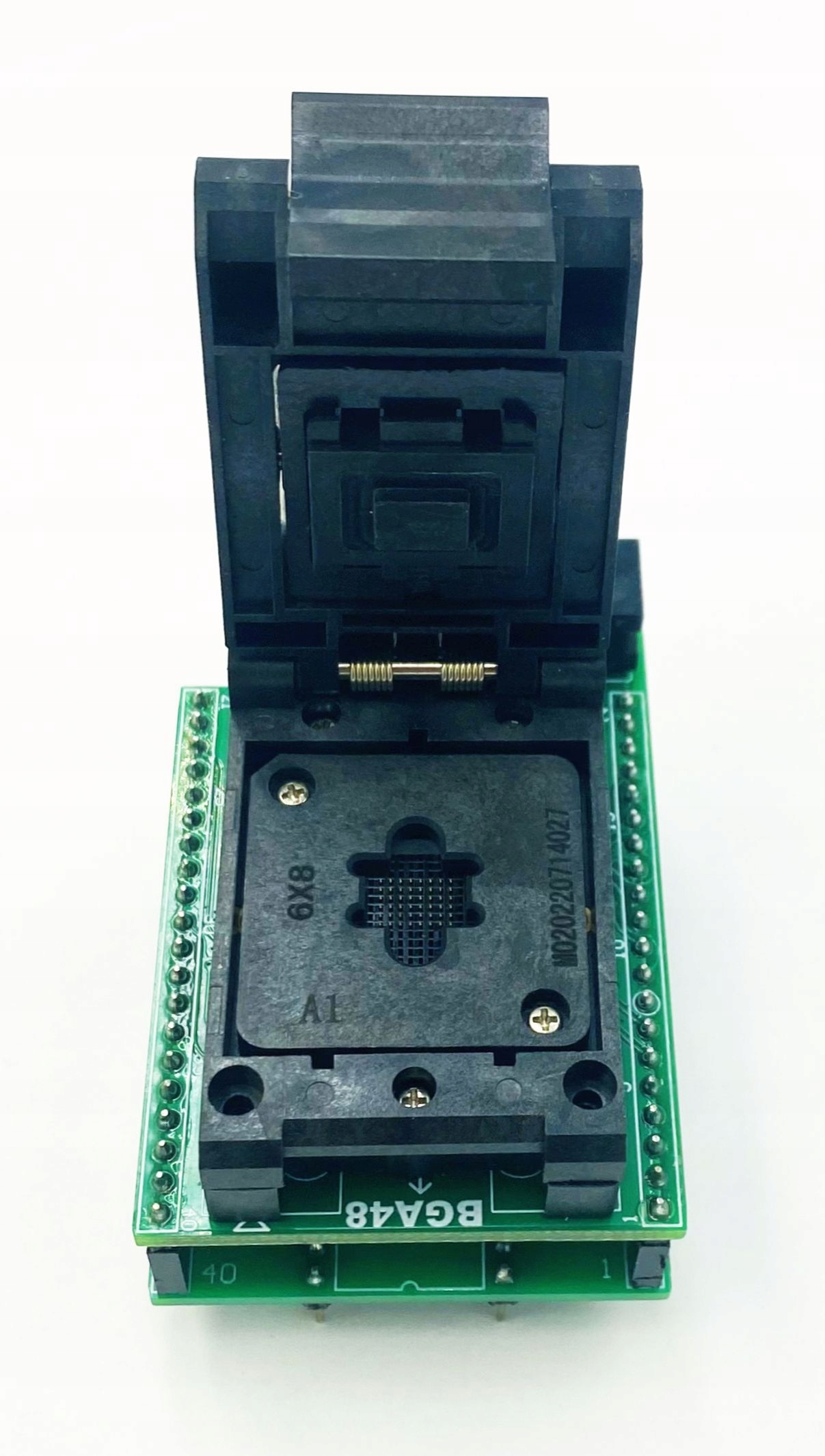

- Ramki pozycjonującej 6x8mm

- Ramki pozycjonującej 6,15x8,15mm

- Taśmy 16-pin - do połączenia adaptera z programatorem

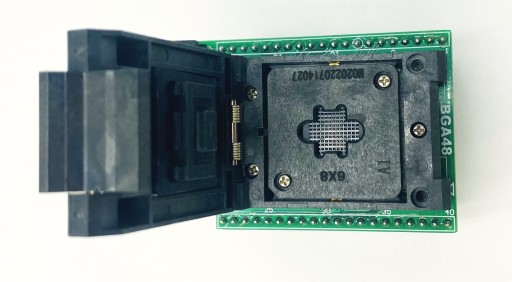

Odpowiednią ramkę przykręcamy do podstawki ZIF umieszczonej na adapterze BGA48)

Budowa taka umożliwia stosowanie jednego adaptera do różnych układów

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

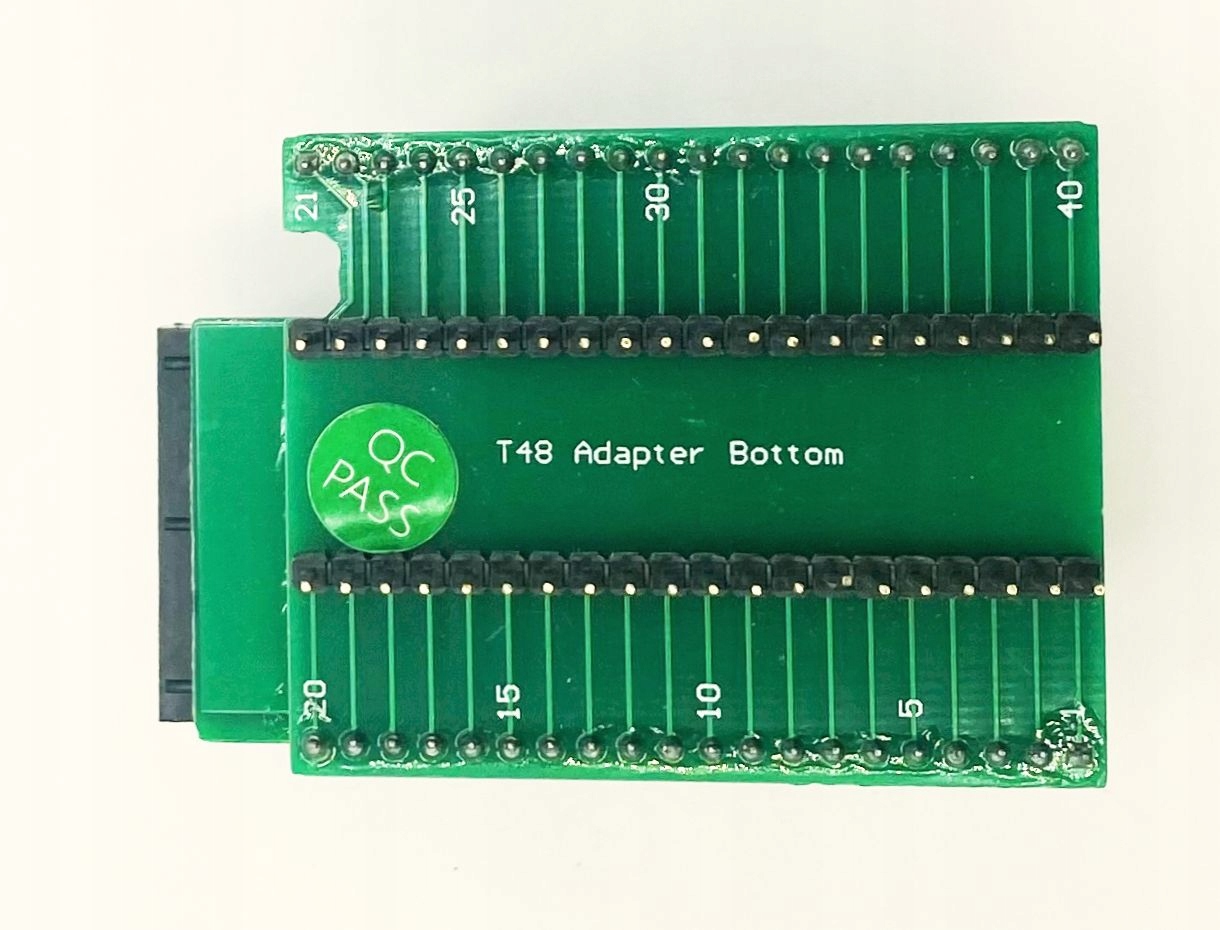

- Wyprowadzenia: BGA48 -->PDIP40+16 - dedykowane wyłącznie dla programatora T48 (nie pasuje do TL866x, T56 ani żadnego innego programatora)

- Pitch BGA (odległość między poszczególnymi kulkami)  = 0,8mm

- Wymiary układów: 6x8mm, 6.15x8.15mm, (inne po dokupieniu osobnych ramek pozycjonujących)

- Szerokość wyprowadzeń PDIP 600mils (0.600") = 15,25mm

- Raster wyprowadzeń PDIP 100mils (0.100") = 2,54mm

Oznaczenie XGecu: ADP-BGA48-E001 (ADP-BGA48-0.8)

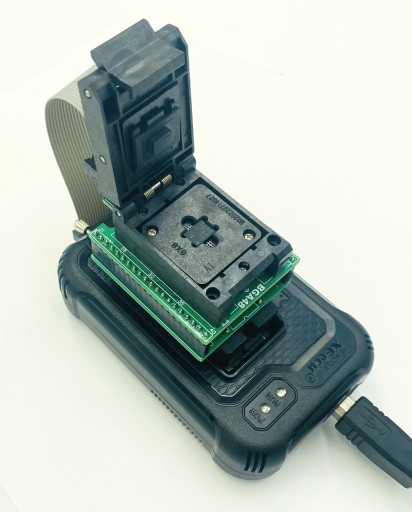

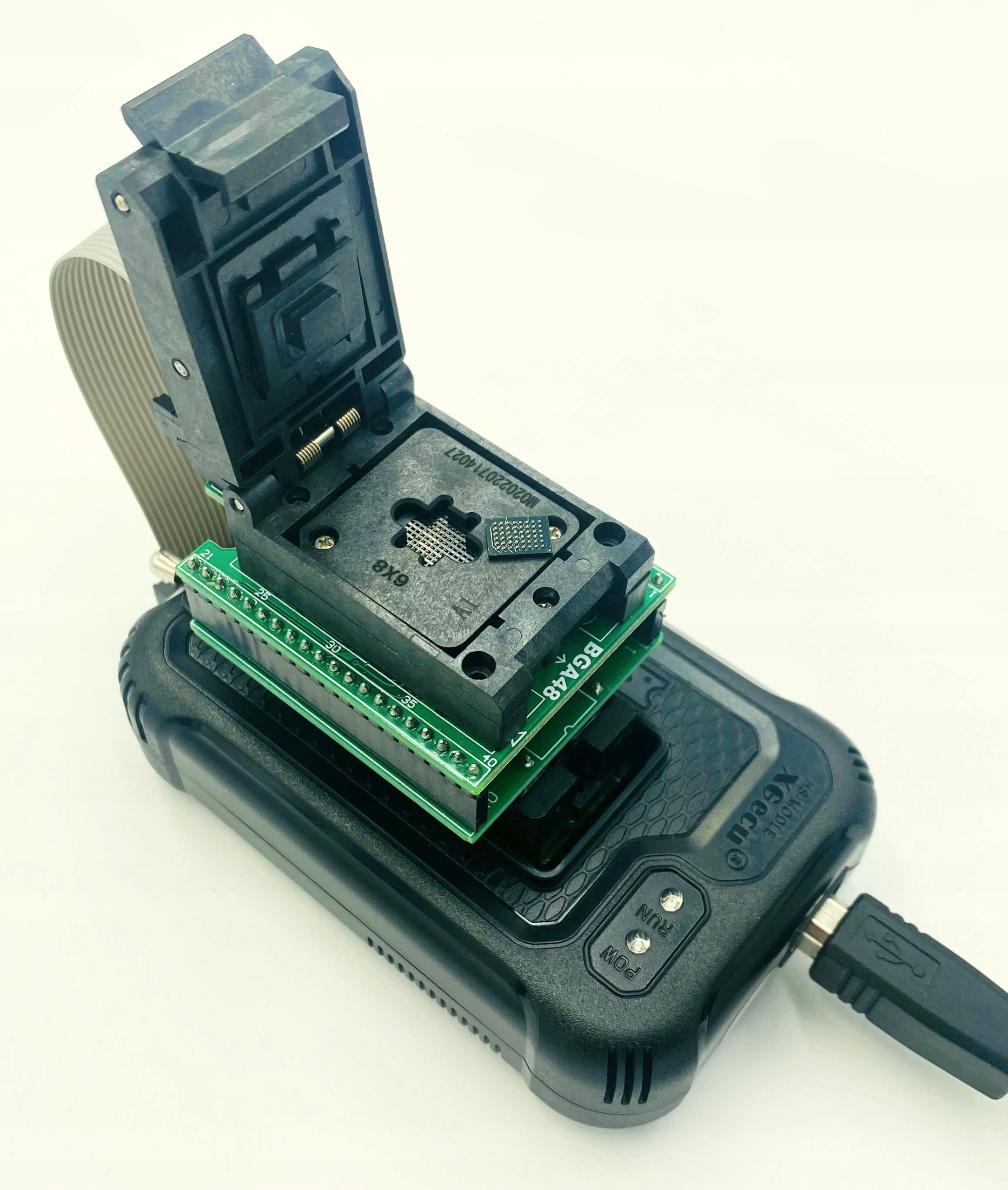

Przedmiotem sprzedaży jest wyłącznie adapter. Pamięć i programator na zdjęciu powyżej wyłącznie w celu poglądowym.
