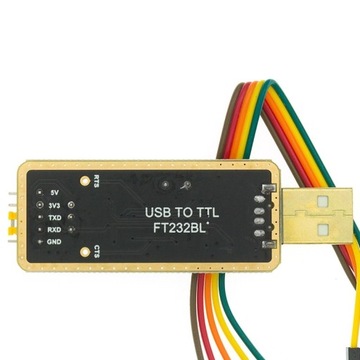

FT232 FT232BL Преобразователь USB в RS232 TTL 3,3 В 5 В

Konwerter FT232BL FT232BL USB RS232 TTL 3.3V 5V

Konwerter FT232BL to urządzenie, które umożliwia komunikację pomiędzy urządzeniem z interfejsem USB a urządzeniem z interfejsem RS232 lub TTL. Jest to niezwykle przydatne rozwiązanie dla projektantów i inżynierów elektronicznych, którzy chcą połączyć swoje urządzenia z komputerem lub innym urządzeniem posiadającym interfejs USB.

Konwerter FT232BL wyposażony jest w napięcia 3.3V i 5V, co umożliwia jego stosowanie z różnymi urządzeniami. Jego prosta konstrukcja i łatwość instalacji sprawiają, że jest to idealne rozwiązanie dla każdego, kto potrzebuje szybko i łatwo połączyć swoje urządzenia.

W skrócie, konwerter FT232BL jest niezawodnym i łatwym w obsłudze rozwiązaniem do komunikacji pomiędzy urządzeniami posiadającymi interfejsy USB i RS232 lub TTL. Idealnie nadaje się do projektów i aplikacji wymagających łatwego i niezawodnego połączenia urządzeń.

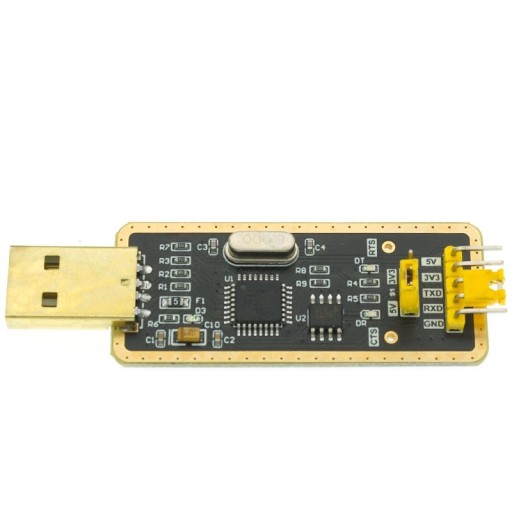

Instrukcja obsługi (przykład dostępu do MCU):

• GND: Połącz z GND
• RXD: Połącz z MCU.TX (kierunek sygnału: MCU.TX >> FT232 >> PC.RX)
• TXD: Połącz z MCU.RX (kierunek sygnału: MCU.RX << FT232 << PC.TX)
• 3V3 / 5V: Wyjście 3,3V lub 5V (moduł zasilany przez USB, przeskocz na zworkach na 3,3V lub 5V)
• RTS: Połącz z MCU.CTS (kierunek sygnału: MCU.CTS << FT232 << PC.RTS)
• CTS: Następnie MCU.RTS (kierunek sygnału: MCU.RTS >> FT232 >> PC.CTS)

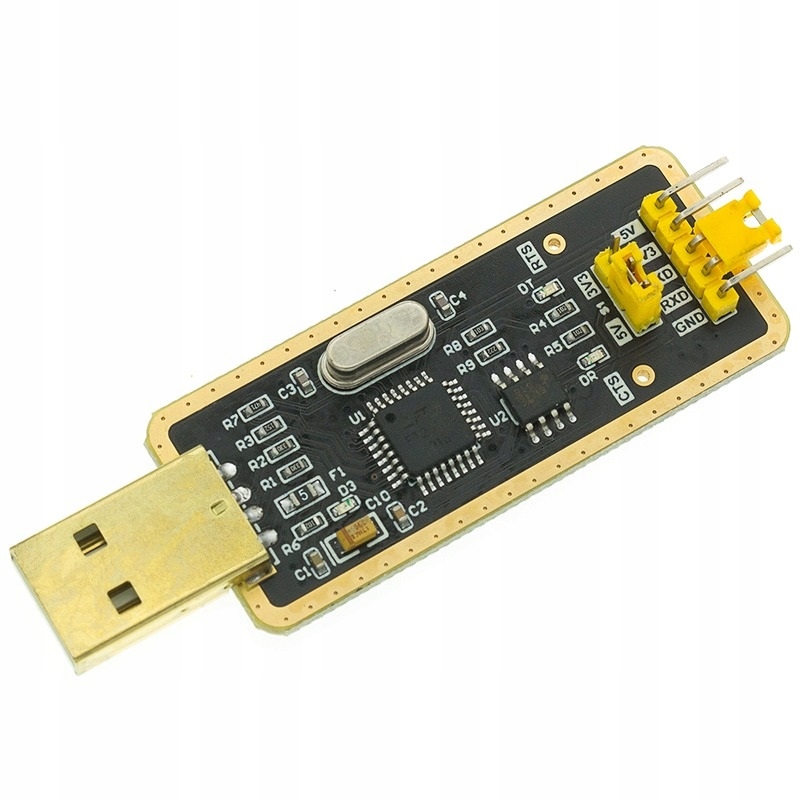

• Układ: IC FT232RL
• Napięcie zasilania: 5V (z portu USB)

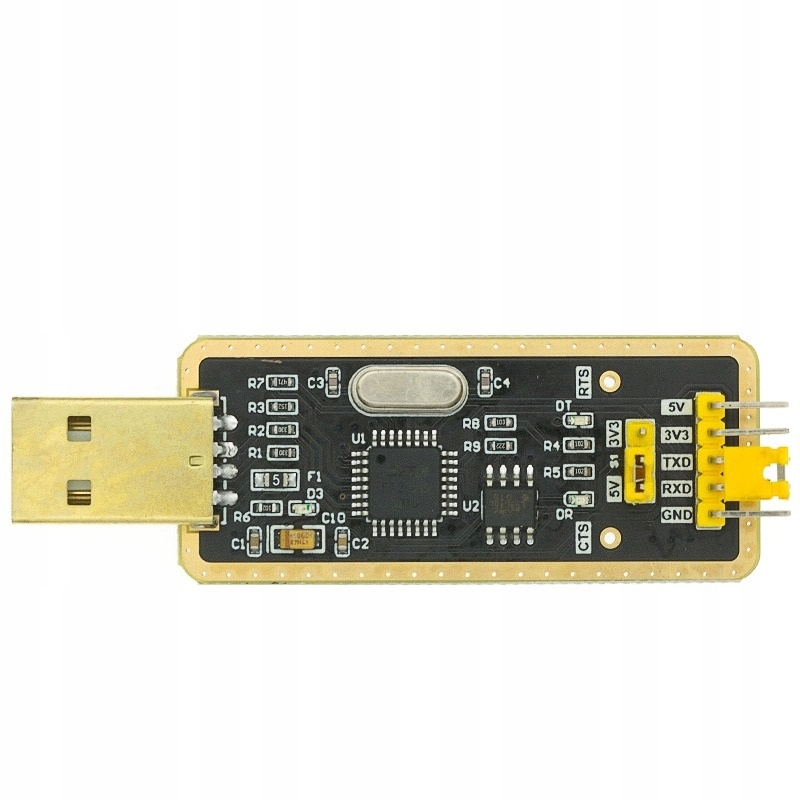

• Wybór napięcia pracy przez zworkę: 5V i 3,3V
• Diody sygnalizujące obecność zasilania i pracę konwertera
• Kompatybilność z USB 2.0
