РЕЛЕ ВРЕМЕНИ 600XU, АВТОМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ, 13 функций

PRZEKAŹNIK CZASOWY

600XU-A-1-CU SELEC

13 funkcji, 10 zakresów

DANE TECHNICZNE:

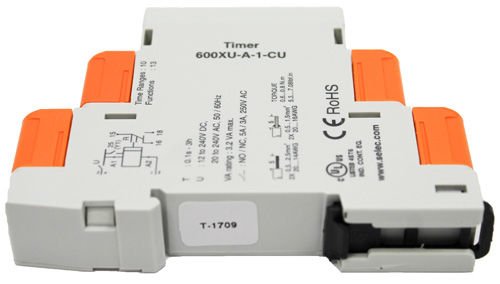

• Symbol - 600XU -A 1-CU
• Napięcie zasilania - 20÷240V AC / 12÷240V DC
• Styki SPDT (1 C/O) - 1 przełączany
• Znamionowe napięcie styków AC - 250V
• Znamionowe napięcie styków - 24V
• Prąd znamionowy - 5A
• Ustawienia - ±5% of F.S.
• Powtórzenia - ±0.5%

Zakresy czasowe:

-0.1-1 sek 0.3-3 sek; 1-10 sek; 3-30 sek;

-0.1-1 min 0.3-3 min; 1-10 min; 3-30 min

-0.1-1 godz; 0.3-3 godz

Czas restartu - < 100 msek

• Temperatura pracy - 0-50C
• Klasa ochrony - IP50 - płyta czołowa - IP40 - obudowa - IP20 - zaciski
• Montaż - szyna DIN
• Certyfikat - RoHS

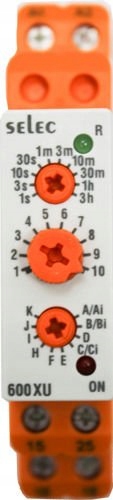

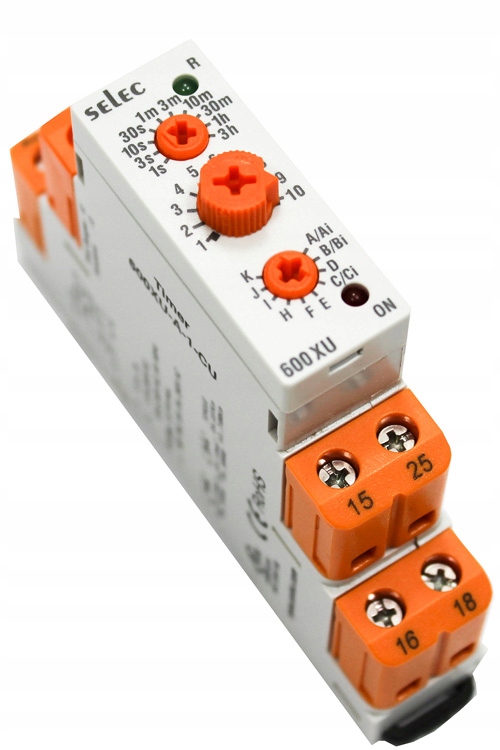

Regulator czasowy posiada 13 funkcji. Możemy zaprogramować 10 przedziałów czasowych. Na pokrętłach możemy ustawić zakres czasu, skalę czasu oraz tryb ustawienia. Przekaźnik jest wąskiej budowy , możliwość montażu na szynie DIN.

Funkcje przekaźnika:

-opóźnione załączanie

-opóźnione wyłączanie

-praca cykliczna zaczynająca się od przerwy

-praca cykliczna zaczynająca się od zadziałania

-opóźniona generacja impulsu 500ms

-opóźnione wyłączanie z przedłużeniem, wyzwalane zboczem opadającym

-opóźnione załączanie i wyłączanie

-generacja impulsu bez przedłużenia wyzwalana zboczem opadającym na styku Y

-generacja impulsu bez przedłużenia wyzwalana zboczem narastającym na styku Y

-generacja impulsu z przedłużeniem wyzwalana zboczem narastającym na styku Y

-praca bistabilna sterowana stykiem Y

-opóźnione załączanie z sumowaniem czasu, opóźnione wyłączanie z sumowaniem czasu.

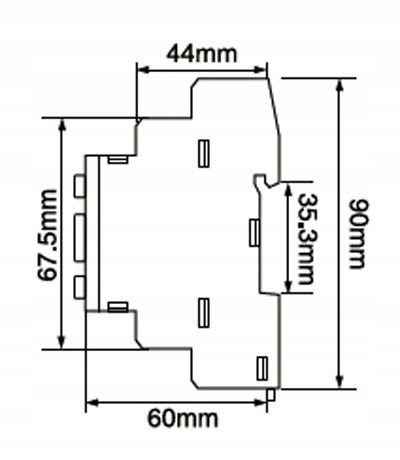

WYMIARY:

Szerokość modułu - 18mm

Wysokość - 90mm

Głębokość - 60mm
