2-ХОДОВОЙ ШАРОВОЙ КРАН BEV 1 ДЮЙМ, БЕЗ ПРИВОДА AFRISO

Przedmiotem aukcji jest:

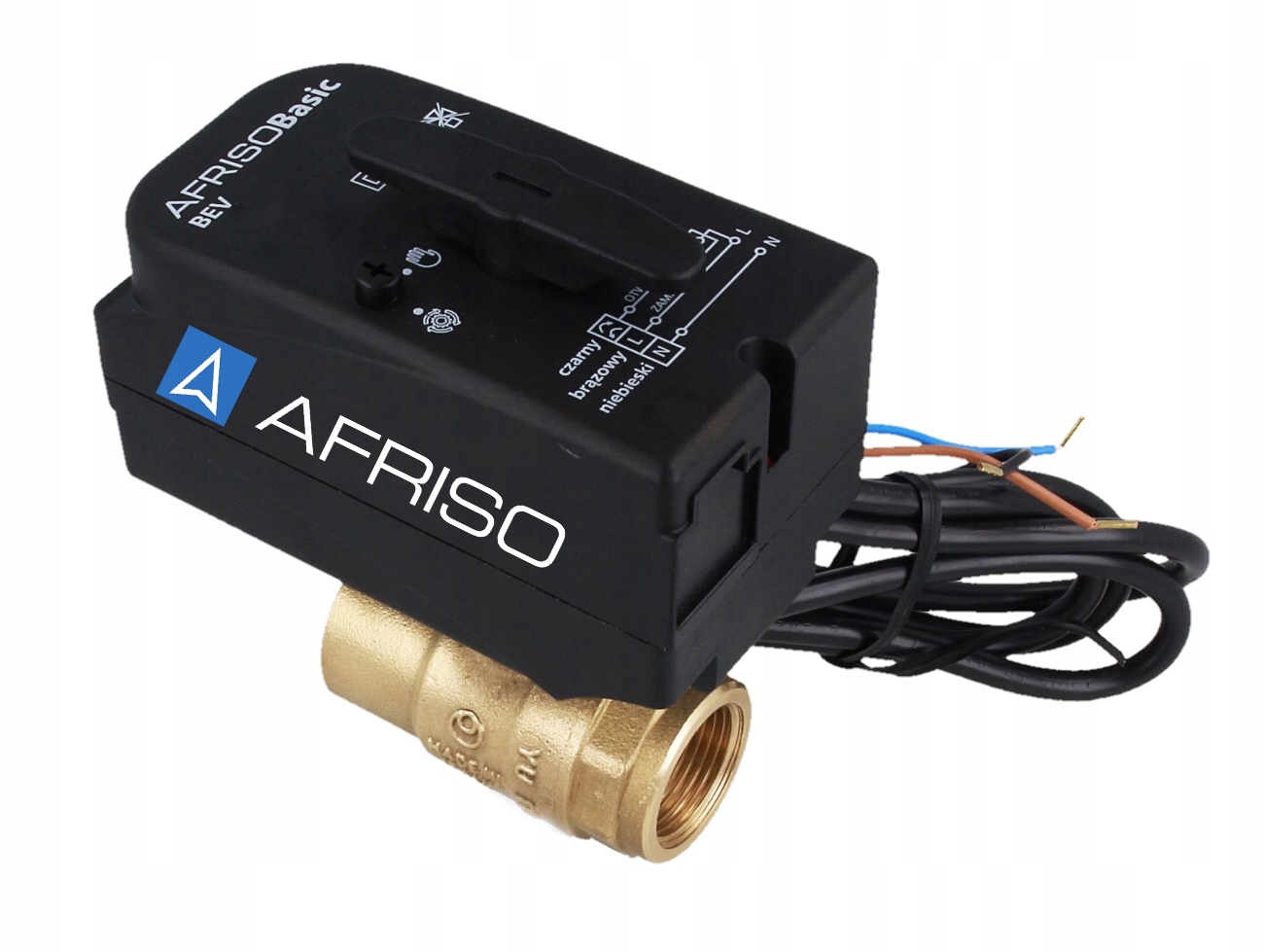

2-drogowy zawór kulowy z siłownikiem BEV, DN25, Rp1", Kvs 60 m3/h, 24 V AC, NO

Zastosowanie

Zawory kulowe BEV przeznaczone są do instalacji wodnych centralnego ogrzewania lub klimatyzacyjnych jako elementy odcinające. Zawory kulowe sterowane są sygnałem SPST (2-punktowym) i mogą być uruchamiane z dowolnego termostatu lub przełącznika.

Opis i działanie

Zawór 2-drogowy odcinający BEV 24V jest zaworem normalnie otwartym (NO).

Po podłączeniu go zgodnie ze schematem elektrycznym, który znajduje się również na siłowniku i w instrukcji obsługi, w momencie kiedy napięcie będzie podawane wyłącznie na przewód brązowy, zawór pozostanie otwarty.

Po podaniu napięcia na przewód brązowy oraz czarny, zawór zamknie się. Po zdjęciu napięcia z przewodu czarnego, zawór powróci do pozycji początkowej (otwartej).

Aktualną pozycję zaworu określa pozycja pokrętła na siłowniku.

Dane techniczne

• Ciśnienie różnicowe max: 6 bar
• Ciśnienie robocze max: 10 bar
• Czas otwarcia/zamknięcia: 12 s
• Przeciek wewnętrzny: klasa A wg PN-EN 12266-1
• Temperatura medium: 2÷110°C (chwilowo 150°C)
• Temperatura otoczenia: 0÷55°C
• Stężenie glikolu max: 50%
• Zasilanie siłownika: 24 V AC
• Moc max: 9 VA
• Ochronność obudowy: IP44
• Sygnał sterujący: SPST (2-punktowy)
• Przewód elektryczny: 3 x 0,75 mm2, izolowany, długość 1 m
• Korpus i kula zaworu mosiądz CW617N

Wymiary zaworu

• H: 51,3 mm
• H1: 10 mm
• Ø: 25 mm
• S: 81 mm
• Przyłącza: 1"
