Закрытие устья глубокой скважины 160/50 ITAP

Głowica studzienna 160/50 do hermetycznego "zamknięcia " rury osłonowej studni głębinowej o średnicy zewnętrznej 160 mm wersja ze złączkami ITAP z mosiądzu

Głowica z przyłączem ITAP PE50 x 1 1/2" GW zapewni równomierny przepływ wody dla rury PE50

Dopuszczone do stosowania w studniach czerpalnych wody dla celów spożywczych.

Głowica wyprodukowana w Polsce z materiałów najwyższej jakości

Nadaje się do rur osłonowych o średnicy zewnętrznej 160mm

Dane techniczne:

• Średnica zewnętrzna rury osłonowej studni - 160mm
• Maksymalna grubość ścianki rury   - 7,5 mm
• Średnica przyłączy hydraulicznych : PE50 Itap x 1 1/2” GW
• Ciśnienie pracy złącza głowicy: 15 bar
• Temperatura pracy: -50C do +70C
• Uchwyt liny : obciążenie 140 kg (zrywające 800 kg)
• Przepust kabla elektrycznego: dla kabli o średnicy  6 - 12mm
• Śruby zaciskowe pierścienia : stal nierdzewna
• Złącza hydrauliczne - mosiądz
• Materiał głowicy: Polietylen wysokiej gęstości (PE-HD),
• Kolor naturalny :  biały
• Wszystkie elementy głowicy mające kontakt z wodą pitną posiadają stosowny atest.
• Polski Producent

GŁOWICA DO STUDNI GŁĘBINOWYCH 160mm

Polecamy Państwu głowicę studzienną do hermetycznego zamknięcia studni głębinowej.

Rozmiar montażowy głowicy:  160 mm do rur wodociągowych PCV-U oraz rur studziennych niebieskich

Poprzez zastosowanie przyłącza mosiężnego przystosowanego do rur PE, proces i czas połączenia rury tłocznej z głowicą został zmniejszony do minimum. Wystarczy wcisnąć rurę w złącze głowicy. Złącza mosiężne VX ITAP cechują się dużo lepszymi właściwościami ciśnieniowymi, uszczelniającymi oraz wytrzymałościowymi, niż zwykłe złącza PE wykonane z tworzywa. Daje to pewność, iż rura tłoczna PE pomiędzy pompą głębinową a głowicą nie wysunie się w czasie jej pracy. Jest to szczególnie ważne przy użytkowaniu pomp o wysokim ciśnieniu roboczym. Dzięki zastosowaniu przyłączy wykonanych z mosiądzu, zwiększyliśmy jego odporność na korozję, osadzanie się osadów z żelaza i działanie innych niekorzystnych zanieczyszczeń np. bakterii.

!!!  WAŻNE  !!!

Nasze głowice nie posiadają odpowietrzenia, Czy to wada? czy zaleta?.

Celem montażu głowicy jest uzyskanie najlepszej możliwej szczelności oraz zabezpieczenie studni przed dostaniem się cząstek stałych oraz wód gruntowych czy opadowych.

Producenci głowic z odpowietrzeniem, argumentują jego potrzebę by uchronić rurę przed zniszczeniem w momencie znacznego ubytku (podciśnienie) lub napływu (ciśnienie) wody.

Zakładając, że studnia wykonana jest w standardowych rurach osłonowych o wytrzymałości 10 atm. W przypadku:

• ubytku - przy idealnie hermetycznej studni  lustro wody obniżyć się może maksymalnie o 10 metrów = 1 atm podciśnienia (próżnia), nie uszkodzi więc standardowej rury studziennej o ciśnieniu pracy 10 atm, jeżeli woda opada o więcej niż 10 metrów to studnia nie jest idealnie hermetyczna a rurze osłonowej nie grozi uszkodzenie, ponieważ nie wytwarza się podciśnienie.
• napływu - w tym przypadku, aby uszkodzić rurę woda musiała by mieć ciśnienie 10 atm, była by to studnia z samowypływem, a jak wiadomo studni o samowypływie się nie użytkuje. Ponadto jeżeli podczas pompowania woda obniżyła by się tworząc podciśnienie, to w momencie napływu wody ciśnienie w rurze by się wyrównało.

Wady odpowietrzenia studni:

• przez odpowietrzenie do studni mogą dostać się wody gruntowe czy też opadowe, prowadząc do jej zanieczyszczenia,  w przypadku gdy w studnia znajduje się w okręgowaniu.
• gdy odpowietrzenie wyprowadzone  jest ponad grunt, do studni mogą dostać metale ciężkie znajdujące się w powietrzu, ponadto nadmierna wymiana powietrza w studni sprzyja tworzeniu się drobnoustrojów.

Konstrukcja:

• Konstrukcja głowicy to dwa krążki z bardzo mocnego tworzywa (PE-HD) , pomiędzy którymi znajduje się gumowy pierścień.
• Krążki połączone są ze sobą za pomocą śrub ze stali nierdzewnej ,które po skręceniu trwale i szczelnie zaciskają głowicę na rurze osłonowej studni.
• Zastosowane przez nas śruby montażowe ze stali nierdzewnej nie korodują, dzięki czemu nie ma problemu z demontażem głowicy nawet po bardzo  długim okresie użytkowania. Stosowane przez innych producentów głowice posiadają śruby ocynkowane, które ulegają procesom korozji.Demontaż takiej głowicy po dłuższym okresie użytkowania, staje się problematyczny.
• W głowicy zainstalowane są mosiężne przyłącza hydrauliczne ,wieszak dla linki do podwieszenia pompy oraz dławik dla kabla elektrycznego.
• Centralnie, w osi głowicy, osadzone elementy hydrauliczne,pozwalają na swobodną instalację złączek hydraulicznych.

Zalety głowicy

• Dobre własności dielektryczne i adhezyjne
• Wysoka odporność chemiczna
• Odporność na korozję
• Bardzo niska absorpcja wilgoci (wody)
• Wszystkie elementy głowicy wymagające kontaktu z wodą pitną posiadają atest
• Wysoka trwałość
• Bardzo dobra jakość
• Solidne wykonanie
• Niska cena

Uwaga!!! ważna informacja,

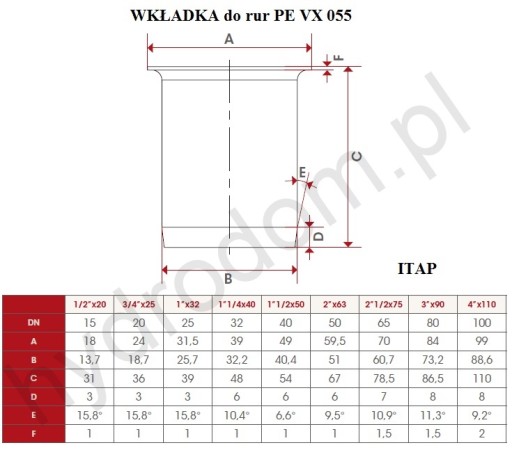

W przypadku stosowania złączek mosiężnych ITAP z usztywniającą wkładką stalową, należy stosować rury PE o określonej grubości ścianki.

W przypadku zastosowania rury o niewłaściwej grubości ścianki, wkładka będzie osadzona w rurze za luźno lub nie będzie jej można włożyć do środka rury jeśli ścianka rury będzie zbyt gruba.

Zalecana średnica wewnętrzna rur w przypadku stosowania złączek ITAP z wkładką se stali nierdzewnej

• do rur PE25 - 18,7 mm ( grubość ścianki 3,15 mm)
• do rur PE32 - 25.7 mm ( grubość ścianki 3,15 mm)
• do rur PE40 - 32,2 mm ( grubość ścianki 3,9 mm)
• do rur PE50 - 40,4 mm ( grubość ścianki 4,9 mm)
• do rur PE63 - 51,0 mm ( grubość ścianki 6,0 mm)

GŁOWICA WYKONYWANA NA ZAMÓWIENIE.

• brak możliwości zwortu
• wysyłka do 3 dni roboczych od złożenia zamówienia
