КРД1 УГОЛ МОНТАЖНЫЙ С РЕГУЛИРОВКОЙ 50х55х30 10 шт.

10x KĄTOWNIK MONTAŻOWY Z REGULACJĄ KRD1 50x55x30x2mm

Podłużne otwory oprócz celów regulacyjnych pełnią też funkcję dylatacyjną. Ponadto, otwory fasolkowe można wykorzystać do wstępnego montażu, a montaż docelowy zrealizować z wykorzystaniem otworów okrągłych. Umożliwia korektę wzajemnego ułożenia łączonych elementów jeszcze przed przybiciem gwoździ, co jest przydatne przy konstrukcjach skomplikowanych lub wymagających precyzyjnego montażu. Możliwość wzajenego przesuwania się w pewnym zakresie łączonych elementów sprawia, że nie występują w złączu obciążenia pochodzące od odkształceń czy zmiany wilgotności drewna.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2 mm.

PARAMETRY:

• wysokość -50mm
• szerokość - 30mm
• głębokość - 55mm
• grubość blachy - 2mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów - 8 otworów ø5mm, 2 otwory z możliwością regulacji  - ø6,5x23,5mm, ø8,5x21,5mm
• nośność -  6,68kN

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4
• wkręty ciesielskie do łączników
• wkręty fi.6, .fi.8; Śruby M6, M8; Kotwy do betonu M6, M8.

RYSUNEK TECHNICZNY:

• KM1 - 40 x 40 x 40 x 2 [mm]
• KM2 - 40 x 40 x 60 x 2 [mm]
• KM3 - 60 x 60 x 40 x 2 [mm]
• KM4 - 60 x 60 x 60 x 2 [mm]
• KM5 - 60 x 60 x 80 x 2 [mm]
• KM6 - 60 x 60 x 100 x 2 [mm]
• KM7 - 80 x 80 x 40 x 2 [mm]
• KM8 - 80 x 80 x 60 x 2 [mm]
• KM9 - 80 x 80 x 80 x 2 [mm]
• KM10 - 80 x 80 x 100 x 2 [mm]
• KM11 - 100 x 100 x 60 x 2 [mm]
• KM12 - 100 x 100 x 80 x 2 [mm]
• KM13 - 100 x 100 x 100 x 2 [mm]
• KM14 - 40 x 40 x 100 x 2 [mm]
• KM15 - 40 x 40 x 200 x 2 [mm]
• KM16 - 90 x 90 x 40 x 2 [mm]
• KM17 - 52 x 52 x 40 x 2 [mm]
• KM18 - 60 x 60 x 50 x 2 [mm]

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas łączniki charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

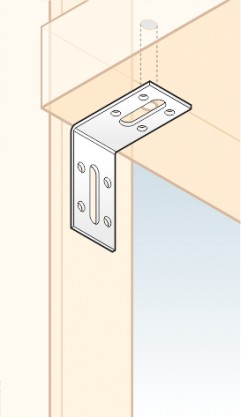

ZASTOSOWANIE:
