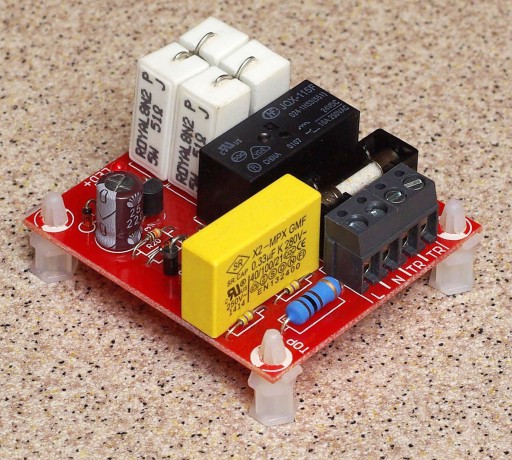

Przedmiotem aukcji jest układ miękkiego startu transformatora SOFTSTART-1

Opis i zastosowanie:

Układ rozruchu przeznaczony jest do aplikacji elektronicznych układów zasilania mocy w sieci jednofazowej 230VAC/50Hz  które w swej konstrukcji posiadają transformatory toroidalne oraz duże pojemności kondensatorów w filtrach zasilania.

- wzmacniacze audio

- transformatory halogenowe

- żarówki halogenowe

- układy zasilania w systemach CNC

Jego zadaniem jest ograniczenie impulsu prądowego który może spowodować przepalenie lub zadziałanie bezpieczników w momencie podłączenia zasilania do transformatora. Wspomniany impuls prądowy występuje także przy chwilowych brakach napięcia zasilania.

Układ rozruch został skonstruowany w taki sposób aby wyeliminować oba te przypadki poprzez szybką reakcję na zanik zasilania i rozłączenie styków przekaźnika.

W odróżnieniu od innych softstartów dostępnych na rynku układ został dodatkowo wyposażony w zabezpieczenie termiczne 90°C.

Dodatkowe zabezpieczenie termiczne zabezpiecza układ przed nadmiernym nagrzaniem się rezystorów rozruchowych SOFTSTARTU powyżej 90°C w przypadku zbyt niskiego zasilania modułu poprzez trwałe rozłączenie obwodu rozruchowego transformatora.

Rezystory w tanich i prostych tego typu układach potrafią rozgrzać się do temperatury mogącej spowodować pożar lub uszkodzenie innych przedmiotów znajdujących się w pobliżu układu rozruchowego.

Parametry techniczne:

Napięcie zasilania : 196-245VAC/50Hz

Pobór prądu : 26mA@230VAC50Hz

Pobór mocy : 700mW@230VAC50Hz

Maksymalny prąd rozruchowy do 2A

Maksymalny prąd wyjściowy

- zależny od wersji (maksymalnie do 10A)

Czas rozruchu 0,4 - 0,8 sek.

Sygnalizacja zadziałania układu (dioda LED)

Zabezpieczenia :

- przeciwzwarciowe (bezpiecznik topikowy)

- termiczno-prądowe 90°C/2A

* Temperatura pracy 10-65°C

* Wymiary: 60x55x36mm

* Waga 65g

Po dokonaniu zakupu proszę o informację jaki model softstartu wysłać

Model softstartu - ilość w szt.

MR7001V4A - szt. XX 200-400VA

MR7001V6,3A - szt. XX 400-800VA

MR7001V10A - szt. XX 800-1500VA

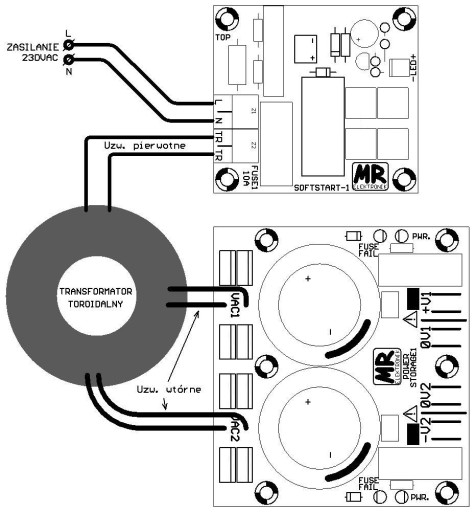

Przykładowa topologia podłączenia softstartu

Moduł nie stanowi gotowego urządzenia, jest tylko komponentem
