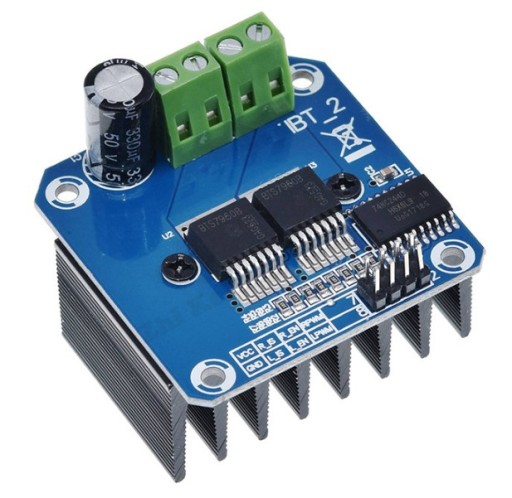

Контроллер двигателя постоянного тока H-BREAK BTS7960 43A

Jest to moduł pozwalający na sterowanie silnikiem DC o poborze prądu aż do 43A. Obsługuje sterowanie kierunkiem i prędkością obrotową silnika.

Specyfikacja:

• Układ mostka: BTS7960B
• Napięcie silnika: 6 - 27 V
• Napięcie części logicznej 3,3 - 5 V
• Prąd maksymalny silnika: 43A
• Sterowanie obrotami: PWM
• Zakres regulacji obrotów: 0 - 100%

Posiada zabezpieczenie przed zwarciem, przeciążeniem i przegrzaniem.

Podłączenie:

złącza śrubowe:

• B+, B-: zasilanie silnika
• M+, M: silnik

piny:

• R_EN, L_EN: kierunek obrotu silnika.
• RPWM, LPWM: prędkość obrotowa silnika
• VCC, GND: zasilanie logiki 3,3V lub 5V
• R_IS, L_IS: sygnały ostrzeżenia o nadmiernym prądzie lub przegrzaniu
