Широкополосная панельная антенна Poynting DASH-1 LTE

Szerokopasmowa panelowa antena Poynting DASH-1 LTE

Szerokopasmowa panelowa antena dookólna Poynting DASH-1

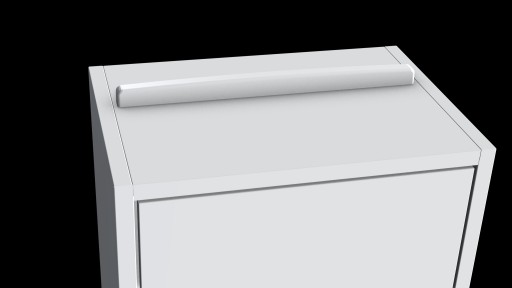

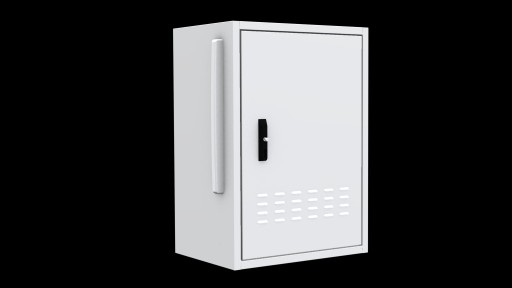

Antena DASH-1 jest celowo zaprojektowana dla wymagań niskoprofilowych, takich jak inteligentne liczniki. Ta antena dookólna jest odpowiednia do użytku wewnątrz i na zewnątrz, zwykle montowana na górze lub z boku inteligentnych liczników. Antena DASH-1 została zaprojektowana z myślą o prostocie instalacji, przy jednoczesnym pokryciu pasm częstotliwości LTE 690–2700 MHz. Ta antena ma doskonałą wydajność elektryczną w całym paśmie 690-2700 MHz LTE / komórkowym.

Cechy produktu

- Antena dookólna

- Szerokopasmowe zakresy częstotliwości od 690–2700 MHz

- Stylowa, ale solidna konstrukcja

- Solidna, wandaloodporna i wodoodporna antena (IP67)

- Niezwykle wszechstronne opcje montażu ułatwiające instalację

Zastosowanie anteny

- Inteligentne narzędzia: Inteligentne pomiary mocy, Pomiar gazu i wody

- Inteligentne budynki: kontrola klimatu, kontrola dostępu, bezpieczeństwo, nawadnianie

- Cyfrowe oznakowanie

- Inteligentne systemy środowiskowe i wodne

- Magazyny i systemy logistyczne

- Automatyka przemysłowa i systemy M2M

- Rolnictwo i rolnictwo M2M i IoT

Technologie IoT:

- Zigbee

- Z-Wave

- LoRaWAN

- Sigfox

- Wi-Fi

- Wi-Fi HaLow

- LTE-M / NB-IoT

- Bluetooth

Wykresy wydajności anteny

Współczynnik fali napięcia (VSWR)*

VSWR jest miarą efektywności przesyłania energii o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1: 1, DASH-1 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR 3: 1 lub lepszym w 90% pasm.

Wzmocnienie w dBi

4dB to wzmocnienie szczytowe we wszystkich pasmach od 690-2700 MHz

- wzmocnienie przy 690-960 MHz: 1 dBi

- wzmocnienie przy 1710-2700 MHz: 4dBi

* Wzmocnienie anteny mierzone przy standardowej antenie z ustawioną polaryzacją.

Wzorce promieniowania

Najważniejsze cechy techniczne:

Specyfikacja techniczna

Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.
