Programator STLINK-V3SET dla STM8 i STM32

Opis

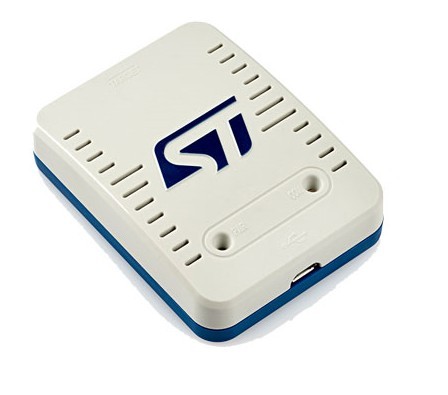

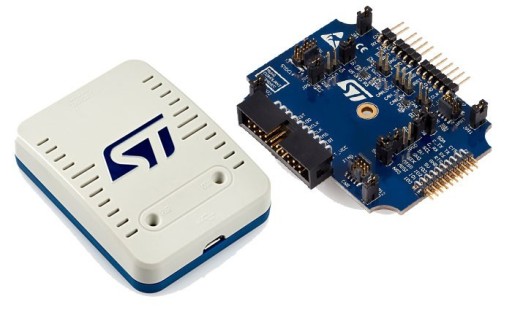

STLINK-V3SET to samodzielny programator od firmy STMicroelectronics. Pozwala on na programowanie oraz debugowanie mikrokontrolerów z rodziny STM8 oraz STM32. Składa on się z modułu głównego i modułu uzupełniającego. Obsługuje interfejsy SWIM, JTAG/SWD które są używane do komunikacji z dowolnym mikrokontrolerem STM8 lub STM32. STLINK-V3SET zapewnia również wirtualny port COM, co pozwala na komunikacje z mikrokontrolerem za pomocą interfejsu UART lub za pomocą interfejsów mostkowych (SPI, I2C, CAN, GPIO), co umożliwia na programowanie za pomocą bootloadera.

STLINK-V3SET współpracuje z programem STM32Cube oraz z środowiskami programistycznymi takimi jak Keil MDK-ARM, IAR EWARM oraz środowisk opartych na kompilatorze GCC. ST umożliwia także dostęp do interfejsu API niskiego poziomu programatora.

Właściwości

• Samodzielny programator z możliwością rozbudowy
• Umożliwia programowanie oraz debugowanie pracy mikrokontrolerów STM8 oraz STM32
• Złącze microUSB do podłączenia z komputerem (zgodny z interfejsem USB 2.0)
• Obsługa interfejsów: JTAG/SWD, SWIM
• JTAG/SWD (Serial Wire Debugging):
• Napięcie zasilania 3-3,6 V, tolerancja dla napięcia 5 V (piny wejściowe)
• Złącze dla przewodów STDC14 do MIPI10 / STDC14 / MIPI20 (raster złącza 1.27 mm)
• Wsparcie dla komunikacji JTAG
• Wsparcie dla SWD oraz SWV (Serial Wire Viewer)
• SWIM (przy użyciu adaptera MB1440)
• Napięcie zasilania 1,65-5,5 V
• Złączę SWIM (raster 2,54 mm)
• Obsługa trybu low-speed oraz high-speed protokołu SWIM
• Wirtualny port COM:
• Napięcie zasilania 3-3,6 V dla interfejsu UART, tolerancja dla napięcia 5 V (piny wejściowe)
• Częstotliwość wirtualnego portu COM do 15 MHz
• Złącze STDC14 (niedostępne dla MIPI10)
• Konwerter USB <>SPI/UART/I2C/CAN/GPIO
• Napięcie zasilania 3-3,6 V, tolerancja dla napięcia 5 V (piny wejściowe)
• Dostępne przy użyciu adaptera MB1440
• Wgrywanie programu za pomocą techniki "Przeciągnij i upuść"
• Dwie diody LED sygnalizujące komunikacje oraz zasilanie
