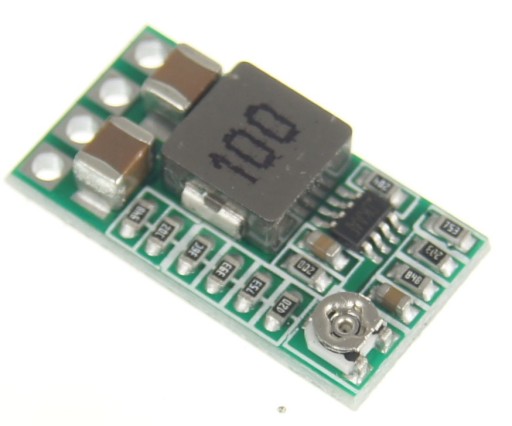

Мини-понижающий преобразователь 0,8-21 3А 97,5%

Mini przetwornica Step Down 0,8-21 3A 97.5%

Dane techniczne:

• Napięcie wejściowe: 4,5-24V
• Napięcie wyjściowe: 0,8V do 21V
• Typ przetwornicy: impulsowa
• Przetwornica obniżająca napięcie step-down
• Napięcie wyjściowe regulowane z pomocą wbudowanego potencjometru.
• Możliwość ustawienia na stałe 6 różnych napięć wyjściowych (1,8V;2,5V;3,3V;5V;8V;12V)za pomocą zwarcia pól znajdujących się na płytce
• Max. prąd wyjściowy: 3A
• Efektywność: 97,5%
• Wymiary: 11x20,5x6mm
• Waga:1,9g

Opis działania:

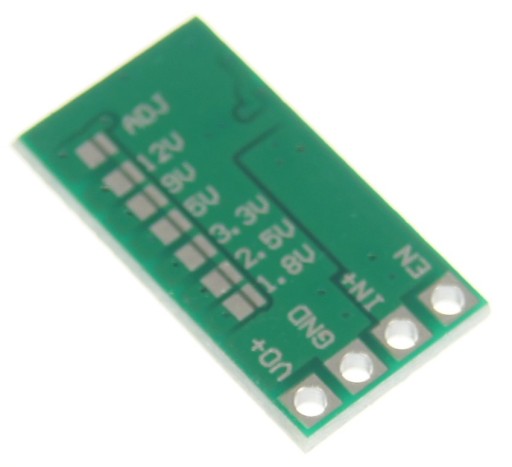

Podanie zasilania od 4,5V do 24V na wejście IN+ oraz masy na wejście GND powoduje że układ zaczyna działać. Na wyjściu VO+ pojawia się ustalone napięcie za pomocą potencjometru (potencjometr wychylony całkowicie w prawo daje maksymalne napięcie a w lewo minimalne). Zwarcie wyjścia EN do masy spowoduje że układ się wyłączy. Wartość napięcia wyjściowego można również ustawić z pomocą pól lutowniczych znajdujących się na płytce. Na płytce są wypisane wartości napięć jakie uzyskamy na wyjściu po zwarciu ze sobą dwóch sąsiednich pól znajdujących się obok opisu.

Opis wyprowadzeń:

• VO+ - napięcie wyjściowe
• GND - masa układu
• IN+ - napięcie wejściowe
• EN - załącz/wyłącz układ
