РАСХОДОМЕР ДАТЧИК РАСХОДА ЖИДКОСТИ 3/4" +ТЕМП.

PRZEPŁYWOMIERZ 3/4 CALA MOSIĘŻNY  Z DODATKOWYM CZUJNIKIEM TEMPERATURY

.

Czujnik przepływu cieczy służy do sterowania urządzeniami zewnętrznymi , reaguje on nawet na niewielki przepływ generując sygnał napięciowy  z dużą rozdzielczością do sterownika.

.

Wykonanie : korpus z mosiądzu a elementy turbinki = tworzywo sztuczne PA.

.

Ten model posiada dodatkowo wbudowany czujnik temperatury termistor 50 Kom na osobnym 2 żyłowym przewodzie.

Poniższy czujnik charakteryzuje się:

- łatwą instalacją

- szeroką gamą zastosowań

- bezawaryjną pracą

- prostą konstrukcją

- wyjście impulsowe

.

.

Dane produktu:

- zasilanie 5-24VDC

- ciśnienie pracy maksymalnie 17,5 bara

- maksymalny prąd pracy 5mA

- temperatura medium -20 do +80 C

- przyłącza 3/4 cala (średnica zewnętrzna gwintu 26mm ), a przelot 14,5mm (średnica turbinki)

- przepływ 1-30 Litrów/ minutę

- rozdzielczość F=(6.6*Q) ±10% Q=L/MIN

- ilość impulsów na litr cieczy : 390 +- 10%

.

Czyli dla np. przepływu 2 litry/minutę czujnik generuje sygnał prostokątny o wypełnieniu około 50% i częstotliwości 13,2Hz (2*6,6)  (+-10%). Analogicznie dla przepływu 10 litrów/ minutę będzie to 66 Hz (+-10%).

.

Kierunek przepływu cieczy zgodnie ze strzałką na obudowie.

.

Dodatkowo posiada wbudowany termistorowy czujnik temperatury 50 Kom - osobny przewód 2 żyłowy.

Podłączenie czujnika:

Przepływomierz posiada trzy przewody w kablu głównym: czarny to minus zasilania, czerwony to plus zasilania, przewód żółty to przewód sygnałowy

.

Oprócz tego posiada osobny (dwie czarne żyły) przewód czujnika temperatury - oporność termistora około 50 Kom dla 25'C

.

Posiadam także sterowniki zamieniające sygnał impulsowy z przepływomierza na sygnał stały (załączenie przekaźnika) - tak więc umożliwiają proste sterowanie dowolnego urządzenia elektrycznego - urządzenie to włączy się gdy przepływomierz odnotuje przepływ cieczy - sterowniki dostępne na innej aukcji.

.

Długość około 66mm

GALERIA:

Widok od strony czujnika temperatury

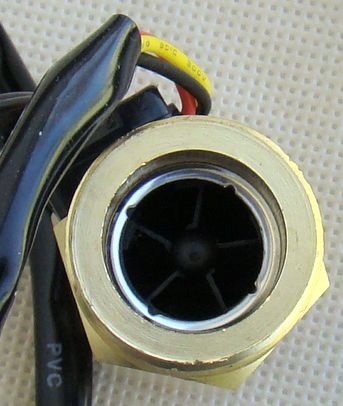

Widok od strony wlotu do turbinki.

Przepływomierz jest fabrycznie nowy.
