РАСХОДОМЕР ДАТЧИК РАСХОДА ЖИДКОСТИ 2 дюйма, нержавеющая сталь

PRZEPŁYWOMIERZ 2 CALE , STAL NIERDZEWNA

.

Dla przepływów od 10 do 200 litrów na minutę.

.

Czujnik przepływu cieczy służy do sterowania urządzeniami zewnętrznymi , reaguje on nawet na niewielki przepływ generując sygnał napięciowy  z dużą rozdzielczością do sterownika.

.

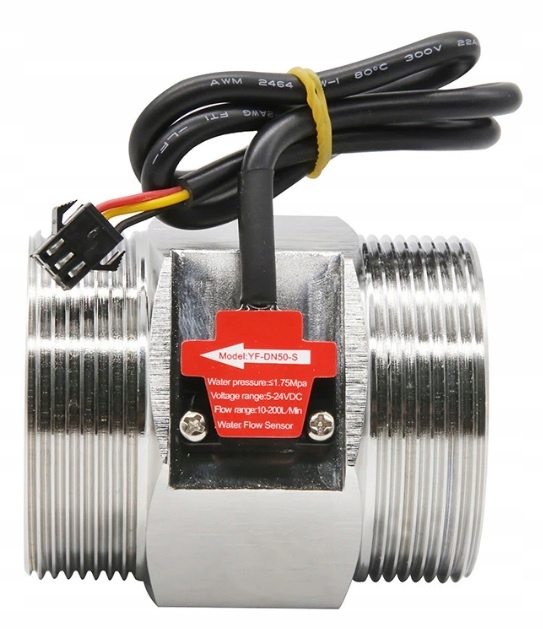

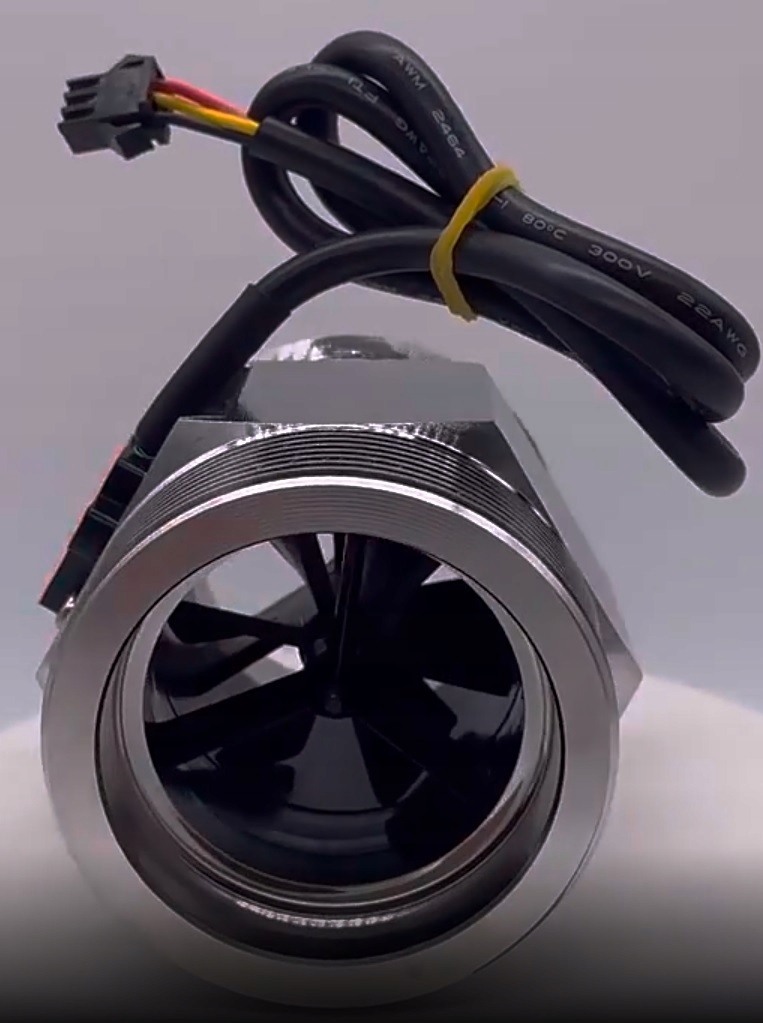

Wykonanie : korpus ze stali nierdzewnej SS304 a elementy turbinki = tworzywo sztuczne PA.

.

Poniższy czujnik charakteryzuje się:

- łatwą instalacją

- szeroką gamą zastosowań

- bezawaryjną pracą

- prostą konstrukcją

- wyjście impulsowe

.

Dane produktu:

- zasilanie 5-24VDC

- ciśnienie pracy maksymalnie 17 barów

- maksymalny prąd pracy 5mA

- temperatura medium -20 do +80 C

- przyłącza 2 cal (średnica zewnętrzna gwintu około 59mm)

- długość przepływomierza ok. 75 mm

- przepływ 10-200 Litrów/ minutę

- rozdzielczość F=(0.2*Q) ±10% Q=L/MIN

- ilość impulsów na litr cieczy : 12 +- 10%

.

Czyli dla np. przepływu 20 litrów/minutę czujnik generuje sygnał prostokątny o wypełnieniu około 50% i częstotliwości 4Hz (20*0,2)  (+-10%). Analogicznie dla przepływu 50 litrów/ minutę będzie to 10 Hz (+-10%)

.

Towar jest fabrycznie nowy.

.

Podłączenie czujnika:

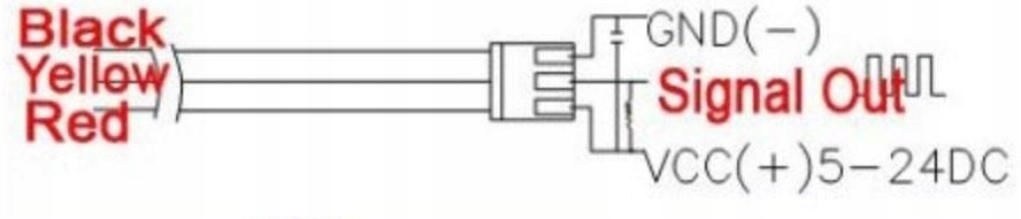

Przepływomierz posiada trzy przewody: czarny to minus zasilania, czerwony to plus zasilania, przewód żółty to przewód sygnałowy

.

Kierunek przepływu cieczy zaznaczono strzałką na korpusie.

.

Posiadam także sterowniki zamieniające sygnał impulsowy z przepływomierza na sygnał stały (załączenie przekaźnika) - tak więc umożliwiają proste sterowanie dowolnego urządzenia elektrycznego - urządzenie to włączy się gdy przepływomierz odnotuje przepływ cieczy - sterowniki dostępne na innej aukcji.

.

GALERIA:
