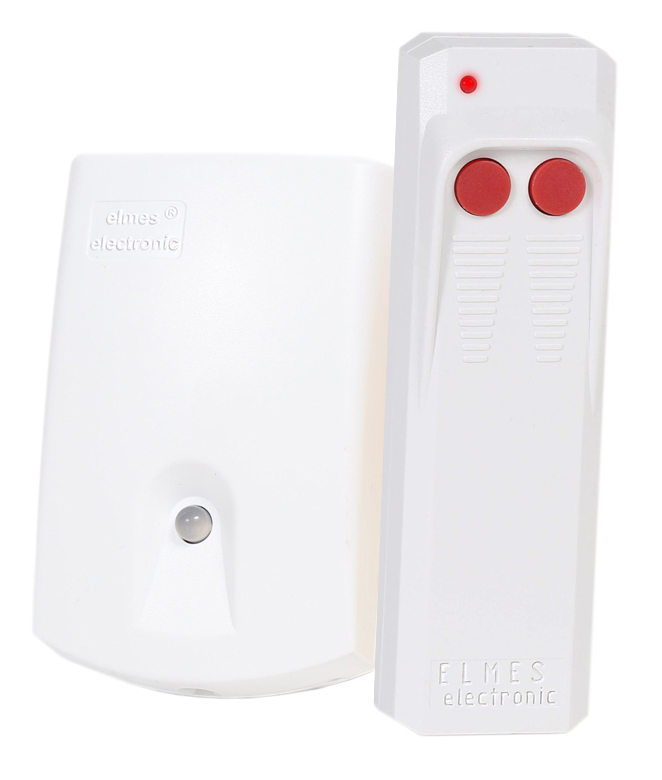

ELMES U1HSL RADIOLINIA JEDNOKANAŁOWA AN200HS 200M

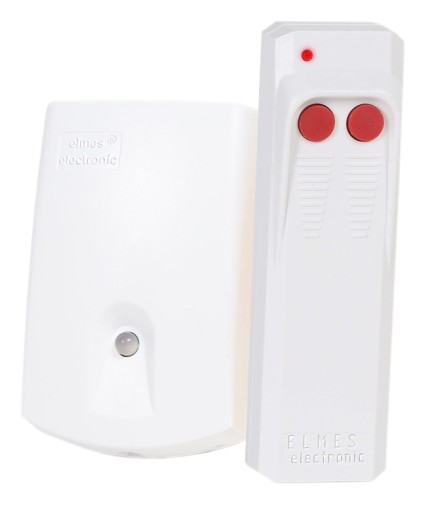

Zestaw U1HSL składa się z odbiornika U1HR i pilota AN200HT i posiada następujące funkcje:

• jedno wyjście przekaźnikowe separowane galwanicznie typu NC/NO (normalnie zwarte lub normalnie rozwarte),
• zasięg do 200m w terenie otwartym,
• wyjście tranzystorowe S typu OC (otwarty kolektor) do sygnalizacji przełączenia wyjścia przekaźnikowego,
• dwukolorowa dioda świecąca LED sygnalizująca stan wyjścia przekaźnikowego,
• radio superheterodynowe o wysokiej czułości i selektywności,
• pojemność pamięci pilotów: 112,
• system kodowania zmiennego KEELOQ.

Tryby pracy odbiornika

Sposób działania wyjścia przekaźnikowego odbiornika zależy od trybu pracy (mono lub bistabilny).

System kodowania zmiennego KEELOQ

W tym systemie każde naciśnięcie przycisku pilota powoduje wygenerowanie i wysłanie nowego kodu. Odbiornik śledzi te zmiany i reaguje wyłącznie na nowy kod. Kody raz użyte nie są akceptowane. Uniemożliwia to ponowne użycie kodów przechwyconych.

Pamięć odbiornika

Ponieważ każdy pilot ma inny kod, odbiornik musi zapamiętać (nauczyć się) kodu każdego pilota indywidualnie, a ograniczona pojemność pamięci umożliwia zapamiętanie do 112 pilotów.

Wyjście przekaźnikowe

Odbiornik wyposażony jest w wyjście przekaźnikowe umożliwiające sterowanie innymi urządzeniami. Do listwy zaciskowej wyprowadzone są 3 styki przekaźnika: normalnie rozwarte (NO) i normalnie zwarte (NC) oraz jeden zacisk wspólny.

Wyjście sygnalizacyjne S

Odbiornik posiada wyjście tranzystorowe typu otwarty kolektor (oznaczone literą S) przeznaczone do łączenia z zewnętrzną sygnalizacją akustyczną lub optyczną.

Dioda świecąca LED

Odbiornik posiada dwukolorową diodę świecącą LED. Sygnalizuje ona stan załączenia wyjścia przekaźnikowego (świeci na zielono) i wyłączenia wyjścia (świeci na czerwono).
