Sterownik IB-TRON 3100FAN 230V

UWAGA! PROSIMY SUGEROWAĆ SIĘ WYŁĄCZNIE OPISEM W TREŚCI OFERTY !

Z uwagi na fakt że w procesie produktywizacji Allegro niewłaściwie łączy oferty z produktami, biorąc pod uwagę wyłącznie kilka parametrów, prosimy SUGEROWAĆ SIĘ WYŁĄCZNIE OPISEM W TREŚCI OFERTY a nie tytułem produktu, który może być błędny.

Niestety nie mamy na to wpływu i pomimo podania prawidłowych parametrów Allegro niewłaściwie łączy oferty z produktami.

Wiadomości ogólne

Sterownik IB–Tron 3100FAN-230V jest niezależnym regulatorem mikroprocesorowym wyposażonym w duży ciekłokrystaliczny wyświetlacz LCD, dedykowanym do obsługi central wentylacyjnych. Sterownik umożliwia sterowanie centralami 3-biegowymi, dla których sygnałem załączenia poszczególnych biegów jest zwarcie odpowiednich linii do wyprowadzenia wspólnego (na przykład masy układu, przewodu neutralnego etc).

Sterownik IB–Tron 3100FAN-230V umożliwia regulację wymiany powietrza w budynku w oparciu o zaprogramowany harmonogram pracy lub w trybie ręcznym.

Sterowniki IB–Tron 3100FAN-230V pozwalają zaoszczędzić koszty energii poprzez odpowiednią regulację wydajności wentylacji w zależności od potrzeb. Przyczyniają się tym samym do ochrony środowiska naturalnego i oszczędności finansowych. Mogą być powszechnie stosowane w hotelach, biurach, supermarketach, fabrykach, szpitalach, domach mieszkalnych i innych budynkach.

Właściwości

• Duży, podświetlany, ciekłokrystaliczny wyświetlacz LCD, wyświetlający aktualną prędkość wentylatora, temperaturę, nastawy, dzień tygodnia i inne informacje.3 prędkości wentylatora do wyboru.
• Wejście do podłączenia sygnału zabrudzonego filtra centrali wentylacyjnej. W momencie zwarcia tego wejścia do przewodu neutralnego wentylator zostanie priorytetowo wyłączony i rozlegnie się sygnał dźwiękowy.
• Możliwość określenia upływu czasu, po którym panel kontrolny przełączy się w tryb przypominający o wymianie filtra (napis FILTR, rozlegający się sygnał dźwiękowy).
• Estetyczny i nowoczesny wygląd.
• Niebieskie podświetlenie ekranu (podświetlenie uaktywnia się w momencie przyciśnięcia dowolnego przycisku i dezaktywuje się po pewnym czasie bezczynności).
• Łatwa, intuicyjna obsługa i programowanie.
• Zasilanie z sieci 230V z bateryjnym podtrzymywaniem pamięci ustawień.
• Kompleksowe programowanie procesu w cyklu tygodniowym z dokładnością do 1 minuty i możliwością zaprogramowania 4 odcinków czasowych każdego dnia.
• Ręczny lub automatyczny tryb pracy.
• Temperatura wyświetlana z rozdzielczością 0, 1°C.
• Obsługa dodatkowego wejścia cyfrowego (trzy tryby pracy do wyboru).

Kompatybilność

Sterownik może zostać zamontowany w miejsce ręcznych przełączników obrotów np:

• Zasilanie: 230 V AC
• Legrand SISTENA LIFE Łącznik do sterowania wentylacją 4 pozycje (0-1-2-3) 20A 250V nr kat. 775958.
• Zehnder przełącznik SA 1-3V wentylacją 4 pozycje (0-1-2-3) 20A 250V nr kat. 775958.

Sterownik jest kompatybilny między innymi z następującymi rekuperatorami:

• Zehnder ComfoAir 300, 350, 450, 550 Basic
• Tywent B3B, ZWC-B
• StorkAir
• NED AIR WTA HR 300, 400
• Aeris 350 Standard VV
• Mistral 300, 400, 250 ECONO
• Mistral Mini 250 (z automatyką AC 230V)
• Vasco D300EII, D400II, D400EPII, D500II, D500EII, DX4 E, DX5 E, DX6 E, X350, X425, X500, D275EP III
• Harmann Requra 20, 30, 40, 50
• ITHO ECO4, HRU-3 BVH-004, Daalderop Aure Vent D250
• Mitsubishi LGH Lossnay
• Dospel Luna trzybiegowa
• Orcon HRC EcoMax, MaxComfort 300, 400, 500
• CLIMA Xtract ECO Plus Flat

Sterownik może również zostać podłączony bezpośrednio do wentylatorów:

Wentylatory jednofazowe z "odczepami" sterującymi biegów. Taki wentylator można poznać po tym, że odchodzą z~niego przewody PE, N oraz kilka przewodów do podania fazy sterującej np. L1, L2, L3.

Jeżeli wentylator posiada tylko trzy przewody PE, N oraz L oznacza to, że do wentylator nie jest fabrycznie dostosowany do zmiany obrotów. W celu sterowania takim wentylatorem należy wysterowania takim wentylatorem są potrzebne dodatkowe elementy elektryczne np. falownik lub autotransformator. Przykładowe podłączenie z takim wentylatorem przy pomocy autotransformatora znajduje się w instrukcji obsługi. Na innych ofertach posiadamy elementy niezbędne do podłączenia takiego wentylatora.

Wentylatory trójfazowe - należy zaprojektować odpowiednie podłączenie w zależności od zastosowanego wentylatora.

Dane techniczne

• Zasilanie: 230 V AC
• Max. obciążenie styków:3A/240V ? 700 W
• Sygnał biegów: zwarcie COM1
• Sygnał filtra: zwarcie z C 2
• Wejście cyfrowe: zwarcie z C 2
• Obudowa: ABS
• Wyświetlacz: LCD (3,2”)
• Sterowanie: Elektroniczne
• Stopień ochrony: IP30
• Pamięć ustawień: 36 miesięcy
• Wymiary(wysokość × szerokość × głębokość):
• Panel kontrolny: 86 × 86 × 15 mm
• Moduł przekaźnik.: 62 × 45 × 27 mm
• Zużycie energii: < 2 W
• Liczba biegów: 3
• Temp. składowania: -5 ÷ 50°C
• Temp. wyświetlana: -20 ÷ 140°C

--- Zakres dostawy

• 1x Sterownik (panel główny)
• 1x Moduł przekaźnikowy
• 1x Instrukcja obsługi

Zasada działania

Przy pracy w trybie automatycznym (z harmonogramem) sterownik na początku każdego odcinka czasowego włącza zaprogramowany dla tego odcinka bieg centrali. Można zaprogramować 4 odcinki czasowe w ciągu doby i każdemu z nich przypisać jedną z 3 dostępnych wartości prędkości.

W trybie manualnym użytkownik sam zadaje bieg centrali. Centrala pracuje na tym biegu cały czas, dopóki nie zostanie zadany inny bieg lub sterownik zostanie wyłączony.

Wszystkie wyjścia sterujące biegami są odłączone od wyprowadzenia wspólnego gdy sterownik jest wyłączony.

Budowa sterownika

Sterownik IB-Tron 3100FAN 230V składa się z dwóch części: panelu głównego z wyświetlaczem LCD i klawiaturą oraz modułu przekaźnikowego, ze złączem śrubowym do podłączenia centrali wentylacyjnej, dodatkowego przycisku, sygnału filtra oraz zasilania.

Obydwa moduły łączone są ze sobą za pomocą przewodu 7-żyłowego, o długości kilkunastu centymetrów.

Wymiary

Panel kontrolny sterownika

• 1 - Wyświetlacz
• 2 - Przycisk M
• 3 - Przycisk P
• 4 - Czujnik temperatury
• 5 - Przycisk GÓRA
• 6 - Przycisk DÓŁ
• 7 - Przycisk WENTYLATOR/OK

Wyświetlacz LCD

• 1 - dzień tygodnia
• 2 - aktualny bieg lub informacja
• 3 - widoczny symbol oznacza blokadę klawiatury
• 4 - temperatura lub wartość nastawy
• 5 - widoczny symbol oznacza aktywny tryb przewietrzania
• 6 - reprezentacja graficzna aktualnego biegu
• 7 - widoczny symbol oznacza tryb ręczny
• 8 - godzina
• 9 - przedział pracy
• 10 - widoczny symbol oznacza aktywny tryb półautomatyczny
• 11 - reprezentacja graficzna aktualnego biegu. Animowany wentylator obraca się z różną prędkością lub nie jest widoczny.

Montaż

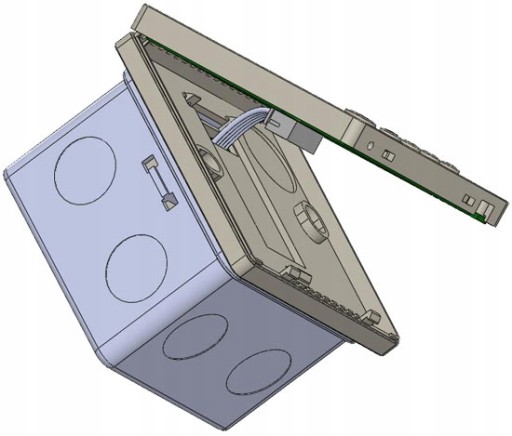

Należy rozdzielić dwie części obudowy panelu głównego sterownika. Aby to zrobić należy wsunąć płaski wkrętak w dwie szczeliny widoczne w dolnej części panelu i podważyć zaczepy z tworzywa sztucznego.

Po podważeniu zaczepów należy ostrożnie rozdzielić obie połówki panelu głównego. Aby uniknąć uszkodzenia obudowy, rozdzielanie należy zacząć od dolnej części panelu (od strony zaczepów).

Po rozdzieleniu obu części należy rozłączyć przewód taśmowy, łączący panel główny z modułem wykonawczym, wyciągając wtyczkę z gniazdka w przedniej części panelu.

Okablowanie sterownika, doprowadzone do puszki elektroinstalacyjnej, należy podłączyć do odpowiednich zacisków sterownika, zgodnie z instrukcją. Podłączenie należy wykonywać przy wyłączonym zasilaniu.

Ostrożnie ułożyć nadmiar przewodów w puszce elektroinstalacyjnej, unikając naprężeń, mogących wyrwać przewody z zacisków.

Moduł wykonawczy sterownika umieścić w puszce elektroinstalacyjnej, a tylną część obudowy panelu głównego przykręcić za pomocą dwóch śrub.

Podłączyć przewód taśmowy do gniazdka w przedniej części panelu głównego.

Połączyć obie części sterownika, rozpoczynając od haczyków w górnej części urządzenia, a kończąc na zaczepach w dolnej części.

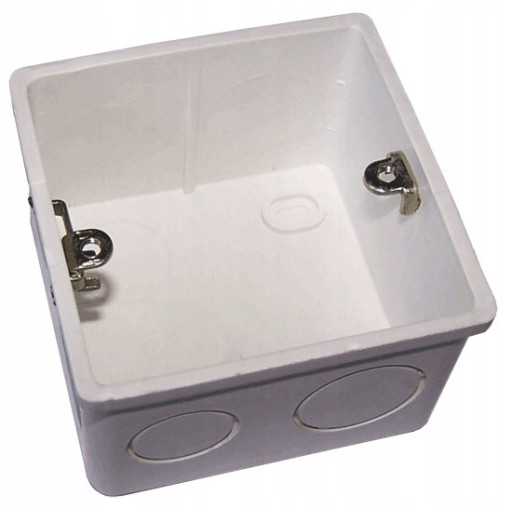

Do montażu podtynkowego zaleca się stosować puszkę montażową prostokątną o wymiarach 80x80x50mm.

Puszka dostępna na osobnej aukcji.

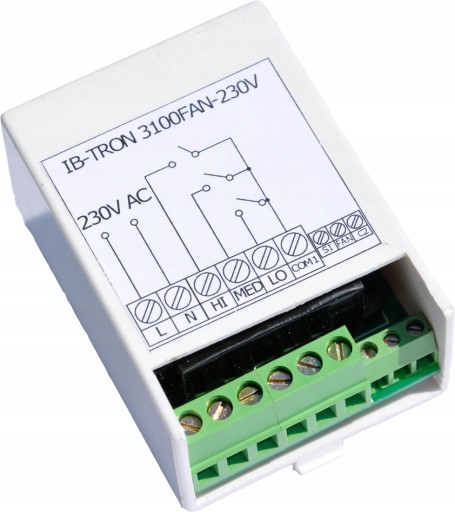

Moduł przekaźnikowy

• L - faza zasilania 230 V AC.
• N - przewód neutralny 230 V AC.
• HI - wyjście biegu 3. Wyjście to jest zwierane do wyprowadzenia wspólnego, gdy sterownik chce włączyć 3 bieg centrali.
• MED - wyjście biegu 2. Wyjście to jest zwierane do wyprowadzenia wspólnego, gdy sterownik chce włączyć 2 bieg centrali.
• LO - wyjście biegu 1. Wyjście to jest zwierane do wyprowadzenia wspólnego, gdy sterownik chce włączyć 1 bieg centrali.
• COM1 - wyprowadzenie wspólne biegów.
• SI - wejście sygnału zatkanego filtra. Zwarcie tego wejścia do C 2, powoduje włączenie alarmu.
• FAN - wejście cyfrowe. Zwarcie tego wejścia do C 2, powoduje aktywacje wejścia.
• C2 - wyprowadzenie wspólne dla SI i FAN.

Opisana sytuacja zwarcia przekaźników HI, MED, LO do COM1 dotyczy sytuacji, kiedy parametr nastawczy CFG=4. Szczegółowy opis innych stanów przekaźników dla innych nastaw wartości CFG został opisany w dalszej części instrukcji.

Wejście cyfrowe FAN

Sterownik jest wyposażony w dodatkowe wejście cyfrowe FAN gdzie możemy podpiąć np. czujnik tlenku węgla, dwutlenku węgla, gazu lub czujnik jakości powietrza (musi posiadać złącze NO). Sygnałem aktywnym dla tego wejścia jest zwarcie wyjścia FAN z C2. Typowo do tego wejścia podłączany jest przycisk monostabilny (tzw. „dzwonkowy”), zwierany w czasie naciskania i powracający do pozycji rozwartej po puszczeniu przycisku (stosowany na przykład przy dzwonkach do drzwi). Alternatywnie, jeden z trybów obsługi wejścia FAN przewiduje podłączenie wyłącznika bistabilnego (standardowy, typu „załącz/wyłącz”, np. do oświetlenia). w zależności od wybranej funkcji (opis w dalszej części instrukcji), sterownik odpowiednio zmienia bieg wentylatora po zwarciu wejścia cyfrowego (naciśnięciu przycisku).

Instrukcja obsługi:

Szczegółowa instrukcja obsługi w języku polskim:

http://download.insbud.net/pl/manuals/noname/pl_ib-tron_3100fan-230v-noname.pdf
