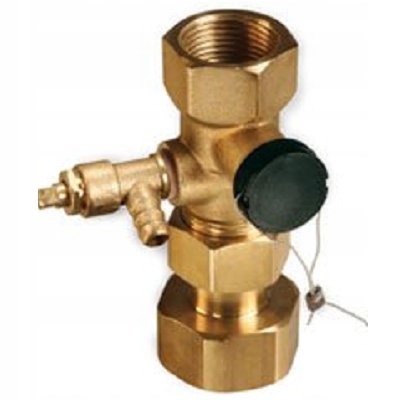

AFRISO SZYBKO ZŁĄCZE DO NACZYNIA PRZEPONOWEGO ASK 2X GW 3/4"Z ZAWOREM REWIZYJNYM 77924

AFRISO SZYBKO ZŁĄCZE DO NACZYNIA PRZEPONOWEGO ASK 2X GW 3/4"Z ZAWOREM REWIZYJNYM 77 924

Szybkozłącze ASK - do naczynia wzbiorczego, z zaworem rewizyjnym oraz zaworem spustowym. Korpus wykonany z mosiądzu. Zawór rewizyjny umożliwia odcięcie naczynia wzbiorczego od instalacji na czas jego kontroli lub konserwacji. Woda z naczynia wzbiorczego może zostać wypuszczona przez zaworek spustowy. Zawór rewizyjny posiada plastikową osłonę z możliwością zaplombowania po przeprowadzeniu konserwacji.

• maksymalne ciśnienie: 10 bar
• przyłącza: 2 x GW G¾''
• temperatura pracy: do 120°C

ZASTOSOWANIE

Zawór rewizyjny umożliwia odcięcie naczynia wzbiorczego od instalacji na czas jego kontroli lub konserwacji. Woda z naczynia wzbiorczego może zostać wypuszczona przez zaworek spustowy. Zawór rewizyjny posiada plastikową osłonę z możliwością zaplombowania po przeprowadzeniu konserwacji.

Gabaryty

Montaż

Szybkozłącze z zaworem rewizyjnym posiada przyłącza ¾” (Art.-Nr 77 924) lub 1” (Art.-Nr 77 934) gwint wewnętrzny. Urządzenie wyposażone jest w zawór spustowy umożliwiający opróżnianie naczynia wzbiorczego. Zawór rewizyjny (odcinający) otwierany jest lub zamykany za pomocą klucza imbusowego i zabezpieczony jest kołpakiem z plombą przed przypadkowym zamknięciem. Jeżeli w instalacji nastąpi konieczność konserwacji lub wymiany naczynia przeponowego, dzięki zastosowaniu szybkozłącza z zaworem rewizyjnym, w szybki oraz łatwy sposób można odłączyć naczynie przeponowe bez konieczności spuszczania wody z instalacji.

Dane techniczne

Dopuszczenia, certyfikaty i deklaracje zgodności

Szybkozłącze z zaworem rewizyjnym zgodne jest z normą PN-EN 12828. Szybkozłącze z zaworem rewizyjnym ASK posiada odpowiedni atest NIZP-PZH.
