Полупроводниковое реле контроллера ССР 25А/280В 0-10В

Товар

3 307  ₽
Полупроводниковое реле контроллера ССР 25А/280В 0-10В
  • 2 раза купили
  • 5  оценка
  • 8 осталось
  • 4 отзыва

Доставка

  • Почта России

    от 990 ₽

  • Курьерская доставка EMS

    от 1290 ₽

Характеристики

Артикул
13291018163
Состояние
Новый
Maksymalne napięcie
280 V
Maksymalny prąd
25 A
Kod producenta
MS-1VD2225B 0-10V / AC 25A 280VAC
Marka
Maxwell Automation

Parametry dodatkowe

Wysterowanie DC IN:
0-10V DC

Описание

Przekaźnik regulator półprzew. SSR 25A/280V 0-10V EAN (GTIN) 5904576020088

Przemysłowy 1-fazowy regulator mocy z zadawaniem analogowym 0-10V DC kąta fazowego wysterowania / przekaźnik półprzewodnikowy / stycznik półprzewodnikowy regulowany SSR jednofazowy DC-AC 25A / max 280 VAC.

Element wykonawczy - bez zużywających się części mechanicznych - bardzo duża trwałość - przeznaczony do regulacji kątem fazowym wysterowania w aplikacjach gdzie wymagana jest ciągła regulacja mocy wyjściowej.

Przykładowe zastosowania: zgrzewarki, regulatory temperatury, wędzarnie itp. Odpowiedni we wszelkich aplikacjach gdzie wymagany jest szybki czas reakcji zmiany wysterowania i zadawanie analogowe stopnia wysterowania / kąta otwarcia tyrystorów / triaków wyjściowych. Przeznaczony tylko do zastosowań z obciążeniem czysto rezystancyjnym.

W komplecie z regulatorem PID z wyjściem analogowym daje ciągłą regulację - w takim przypadku nie występuje pojęcie tzw. minimalnego cyklu dla przekaźnika SSR (zazwyczaj wynosi on od 2 do 10s) - a jest w każdej połówce cyklu napięcia sieciowego (czyli 100 x na sekundę!) regulacja ciągła poprzez ustalenie kąta otwarcia triaka / tyrystora.

Wysterowanie płynne: 0-10V DC. W rzeczywistości wejście sterujące jest wejściem prądowym o zwiększonej czułości. Efektywny zakres wyzwalania / regulacji to ok. 2,3 ... 9,6V. Poniżej i powyżej tej wartości napięcie wyjściowe się już nie zmienia. Prąd sterujący przy napięciu początkowym 2,3V wynosi około 2,1mA DC. Prąd sterujący przy napięciu końcowym 10V wynosi 5,4mA. Więc 'de facto' wejście jest typu prądowego - ale o wysokiej czułości wysterowania 2,1...5,4 mA.

Izolacja fotooptyczna wejścia sterującego DC IN >2kV.

Wyłączanie w zerze przebiegu napięcia / prądu wyjściowego.

Załączanie z kątem otwarcia regulowanym płynnie na wejściu analogowym w zakresie 0-10V (podobnie do np.: ściemniacza oświetlenia z regulowaną analogowo jasnością świecenia).

Obciążenie wyjścia max 25A / 280VAC.

Wbudowany wewnątrz obwód tłumiący RC.

Przy obciążeniach ze składową bierną wskazane jest stosowanie dodatkowych zewnętrznych obwodów tłumiących ewentualne przepięcia łączeniowe i pochodzące z sieci elektroenergetycznej.

Na innych naszych aukcjach znajdą Państwo (w komplecie) pasujące radiatory oraz zapinki do listwy DIN35. To wykonanie regulatorów mocy / kąta otwarcia tyrystorów / triaków - pasuje do naszych regulatorów PID z wyjściami analogowymi 4-20mA (po zapięciu na wyjściu regulatora rezystora 500 Ohm/0,25W).

Dla obciążeń orientacyjnie powyżej 20% prądu maksymalnego obciążenia zalecane jest stosowanie dodatkowego radiatora. Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR - oznacza to, że temperatura struktury półprzewodnikowej najbardziej wpływa na trwałość przekaźnika.

Ze względu na łączenie pełnego obciążenia w każdej połówce cyklu napięcia sieciowego, obciążenie termiczne złącza półprzewodnikowego jest wyższe niż dla standardowych dwustanowych przekaźników SSR gdzie otwarcie tyrystora / triaka następuje przy niskich wartościach napięcia - w początkowej fazie sinusoidy sieci.

Obciążenie wyjścia max 25A / 24-280VAC / 1-faz. Prąd maksymalny to tzw. amplituda przebiegu sinusoidalnego - proszę o tym pamiętać przy doborze wielkości. Zazwyczaj stycznik dobieramy z Imax dwukrotnie większym od wartości skutecznej (Isk) lub średniokwadratowej (Irms) prądu (jest to tzw. 'dobór szybki'). Dokładnie licząc dla przebiegu sinusoidalnego Imax jest większe o pierwiastek z dwóch od Isk (lub Irms) (czyli o 1,41 razy więcej). Przykładowo jeśli cęgi pomiarowe prądu pokazują Irms=17,7A to Imax będzie wynosił właśnie 25A. Proszę również pamiętać o prądach startowych (np. nawet 10x Isk) przy załączaniu (występują szczególnie przy silnikach klatkowych itp.). Jeśli mają Państwo wątpliwości - sprawnie odpowiadamy na zapytania. Karta katalogowa znajduje się w zakładce 'Informacje dodatkowe' poniżej treści aukcji.

Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.

Polecam!

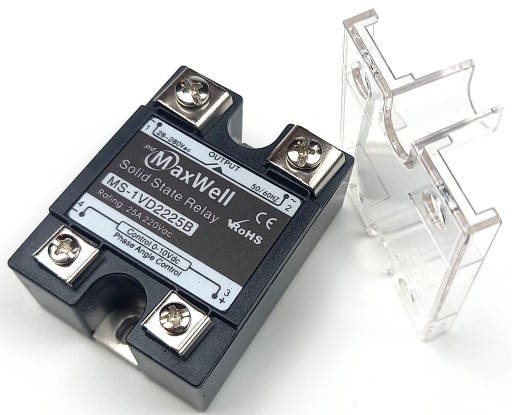

Przekaźnik regulator półprzew. SSR 25A/280V 0-10V Marka Maxwell Automation

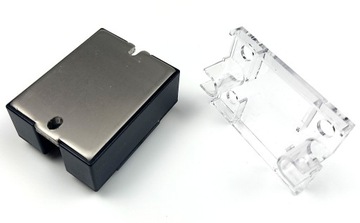

Przekaźnik regulator półprzew. SSR 25A/280V 0-10V Maksymalny prąd 25 A
Alt
Alt

Przedmioty ze zdjęcia obok oraz radiator nie wchodzą w skład niniejszej oferty. Można je zamówić na innych naszych aukcjach.
