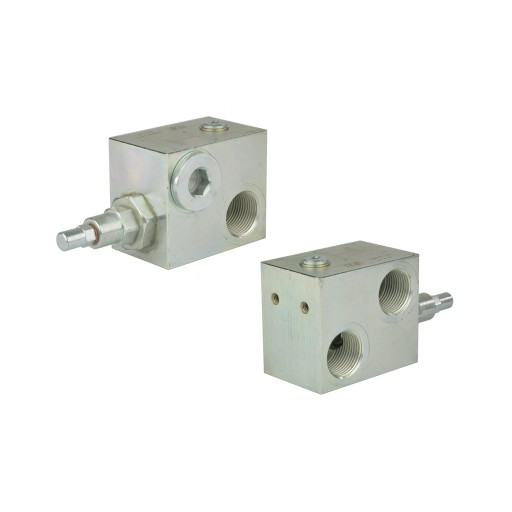

ГИДРАВЛИЧЕСКИЙ ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ВМПП 160л 400бар

ZAWÓR HYDRAULICZNY PRZELEWOWY

VMPP 1" Z REGULACJĄ CIŚNIENIA 50-400 bar

Produkcja:

Oryginalny włoski produkt marki Oleodinamica Marchesini, symbol: VMPP 1"; 1.35.05.021

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zasada działania:

Zawór przelewowy (bezpieczeństwa) służy do stabilizacji oraz ograniczenia maksymalnego ciśnienia w całym układzie hydraulicznym lub określonej jego części. Pełni typową funkcję zabezpieczającą podczas nieprzewidywalnego przeciążenia układu hydraulicznego. Regulacja zaworu odbywa się za pomocą pokrętła, możliwość zabezpieczenia ustawień za pomocą nakrętki kontrującej.

Podłączenie:

Przyłącz oba porty P do linii hydraulicznej, na której ma być kontrolowane ciśnienie. Połącz T z linią powrotną (przelewem), prowadzącą do zbiornika oleju. Posiada dodatkowy port do podłączenia manometru.

Dane techniczne:

• Maksymalny przepływ: 160 l/min
• Ilość otworów hydraulicznych w korpusie: 3 (+ wyjście na manometr)
• Gwinty wewnętrzne w korpusie: 1'' [BSP]
• Gwint portu manometru: 1/4" [BSP]
• Materiał korpusu: stal galwanizowana
• Dopuszczalne maksymalne ciśnienie: 400bar
• Fabryczne ustawienie zaworu przelewowego: 180bar
• Regulacja zaworu przelewowego: 80bar (na pełen obrót)
• Waga: 2,870 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Schemat hydrauliczny zaworu VMPP (zdj.):
