Wema держатель решетки с пластиной, оцинкованный |

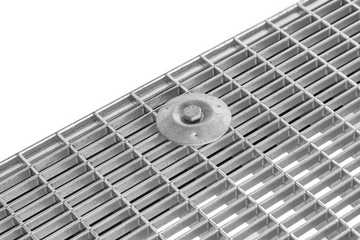

Klema standardowa jest to komplet elementów służących do mocowania kraty pomostowej do konstrukcji podporowej, najczęściej stalowej (kątownik, ceownik, dwuteownik).

Dzięki zastosowaniu tego typu połączenia możemy trwale i bezpiecznie połączyć kratę z podłożem nie ingerując przy tym w materiał konstrukcji wsporczej.

Zestaw składa się z elementów:

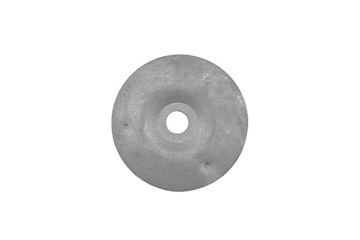

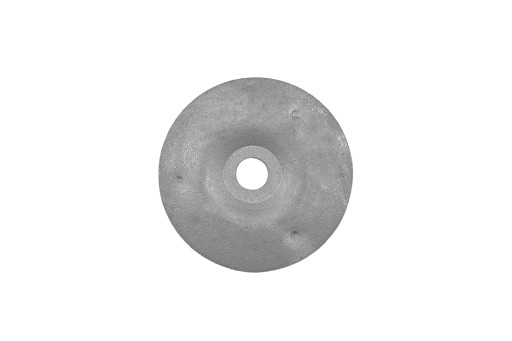

• talerzyk fi55 mm,
• śruba łącząca 8x70 mm,
• łapa dolna,
• nakrętka kwadratowa M-8.

Wszystkie elementy zostały zabezpieczone przed korozją poprzez cynkowanie ogniowe.

Montaż

Mocowanie jest proste i nie wymaga specjalistycznych narzędzi, ani umiejętności. Talerzyk umiejscawia się pomiędzy płaskownikami nośnymi (to te, które oparte są obustronnie na podporach) możliwie jak najbliższej podparcia. Następnie, poprzez otwór przelotowy, wpuszcza się śrubę o średnicy 8 mm, która ma przechodzić przez podłużny otwór w dolnej łapie. Łapę ustawia się sztywno i skręca całość przy pomocy nakrętki kwadratowej, kluczem 13.

Na każdy metr bieżący kraty używa się dwóch sztuk uchwytu (np. dla kraty 1000x1000 mm wystarczające będą 4 sztuki uchwytu).

Zastosowanie

Klemę stosuje się do montażu krat o następujących parametrach:

• płaskownik nośny o wysokości od 20 do 40 mm (h) ;
• płaskownik nośny o grubości 2 lub 3 mm (g) ;
• rozstaw płaskowników nośnych (pierwszy wymiar w rozmiarze oczka) – 33 mm lub 34,3 mm (a) ;
• minimalny rozstaw płaskowników/prętów poprzecznych (drugi wymiar w rozmiarze oczka): 11 mm
• maksymalny rozstaw płaskowników/prętów poprzecznych (drugi wymiar w rozmiarze oczka): 50 mm
• Pasujące oczka to m.in.: 33x11 ; 34x38 ; 30x32 ; 34x22 ; 33x22

Konstrukcja, do której mocuje się kratę, musi posiadać odpowiednią powierzchnie do oparcia. Najczęściej używa się do tego zastosowania ceowników, kątowników lub dwuteowników.

Zabezpieczenie antykorozyjne

Aby zabezpieczyć kraty przed wypływem środowiska – deszczem, śniegiem, wilgocią – stosuje się cynkowanie ogniowe, które polega na naniesieniu grubej warstwy cynku, która łączy się ze stalą w trwałą warstwę ochronną. Metoda zapewnia ochronę antykorozyjną nawet do 50 lat użytkowania (dla środowiska C1 wg PN-EN ISO 12944-2). Cynkowanie ogniowe zgodne jest z normą PN-EN ISO 1461.

Parametry techniczne

Talerzyk

Materiał: stal

Powierzchnia: ocynkowana ogniowo

Średnica: 55 mm

Otwór: 9 mm

Śruba

Typ: Łeb sześciokątny, z pełnym gwintem

Norma: PN 82105 ; DIN 933

Powierzchnia: Ocynk galwaniczny

Średnica x długość: 8x70 mm

Łapka dolna

Materiał: stal

Powierzchnia: ocynkowana ogniowo

Nakrętka kwadratowa

Materiał: stal

Powierzchnia: ocynk galwaniczny

Wymiar: M-8

Norma: PN 82151 ; DIN 557

Sprawdź inne uchwyty i łączniki ↘
