ДАТЧИК ПОТЕРИ ПЛАМЕНИ ПЕЧИ ОТХОДНОЕ МАСЛО

Czujnik zaniku płomienia

Czujnik zaniku płomienia jest urządzeniem kontrolującym obecność płomienia w wszelkiego rodzaju paleniskach np. piecach zasilanych olejem przepracowanym.

Dzięki zastosowaniu czujnika przeciwdziałamy wylewaniu oleju w przypadku wygaśnięcia płomienia.

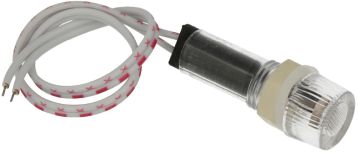

Sonda na przewodzie ok 2 metrów

Obsługa czujnika jest następująca:

Podczas rozpalania przełączamy przełącznik w pozycję "Rozpalanie" w tym momencie następuje załączenie przekaźnika (podanie napięcia na elektrozawór lub pompę podającą olej). W momencie gdy wystąpi zapłon oleju i pokaże się płomień wyłączamy przełącznik w pozycję 0, od tego momentu następuje kontrola płomienia i w przypadku jego zaniku następuje wyłączenie przekaźnika i odcięcie dopływy oleju do paleniska.

Urządzenie wyposażone jest w potencjometr regulacji czułości. Za pomocą tego potencjometru należy dopasować czułość do aktualnych warunków występujących w palenisku. Zależnie od miejsca montażu czujnika płomienia będą wymagane inne ustawienia ze względu na różną jasność płomienia i odległość od czujnika.

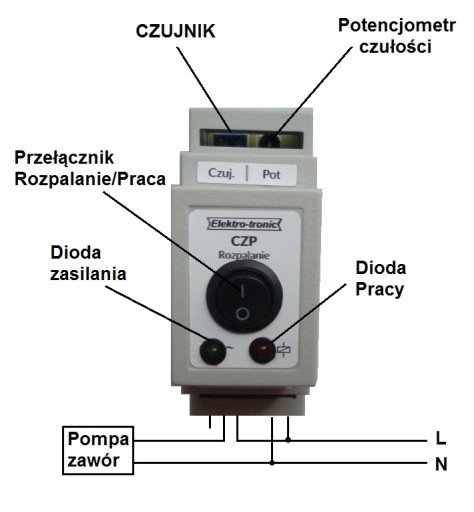

Sterownik wyposażony jest w wyjście przekaźnikowe  posiadające styki

• COM- Zacisk wspólny
• NO-Zacisk normalnie otwarty
• NC-Zacisk normalnie zamknięty

Dzięki temu mamy możliwość podłączenia pompy, elektrozaworu o różnym napięciu 12/24/48/110/230V itd.

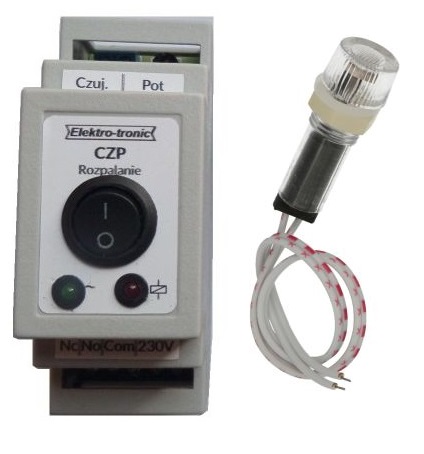

W zestawie znajduje się sonda z przewodem o długości 2 metrów (istnieje możliwość przedłużenia przewodu do 20 metrów)

Dane techniczne

• Napięcie zasilania 230VAC
• Pobór mocy 1W
• Prąd przekaźnika 5A
• Sonda na przewodzie o długości 2 metrów
• Temperatura pracy -10 do 60 C
• Wilgotność pracy 0-95% (bez kondensacji)
• Sonda Średnica 13 mm
• Sonda otwór montażowy 10 mm
• Sonda długość 33 mm
