Домофон Difesa на одну семью, 2 переговорных телефона, домофон EURA

Domofon jednorodzinny (ADP-51A3 DIFESA) firmy EURA wyposażony jest w dwa grafitowe unifony głośnomówiące, małogabarytową kasetę zewnętrzną oraz zasilacz 12 V DC.

Unifony posiadają funkcję obsługi dwóch wejść, tym samym umożliwiają otwieranie furtki oraz np. bramy. ponadto wyposażone są w przycisk dyskretnego podsłuchu otoczenia kasety zewnętrznej i regulacji głośności rozmowy. Unifony posiadają funkcje interkomu, dzięki czemu mieszkańcy mogą prowadzić rozmowy wewnątrz lokalu.

Kaseta zewnętrzna domofonu zamknięta jest w małogabarytowej obudowie wyposażonej dodatkowo w daszek chroniący urządzenie przed skutkami opadów atmosferycznych. Może być montowana natynkowo lub podtynkowo.

Domofon zawiera :

1. dwa unifony o parametrach :

• jednorodzinny z dwoma unifonami wewnętrznymi z możliwością komunikacji pomiędzy unifonami
• rodzaj komunikacji przewodowa - 4 żyłowa
• materiał obudowy: plastik
• sposób montażu : natynkowy
• małe wymiary (wys x szer x gr) 137 x 90 x 25
• pobór mocy w trybie pracy (rozmowy) < 4 W
• pobór mocy w trybie czuwania < 0.5 W
• napięcie dla elektrozaczepu 12V DC / 350mA

i funkcjach :

• komunikacja audio
• otwieranie bramki i furtki
• interkom
• regulacja głośności za pomocą potencjometru
• 1 melodia : sygnał gongu
• możliwość otwierania furtki i bramy bez wywołania z zewnątrz

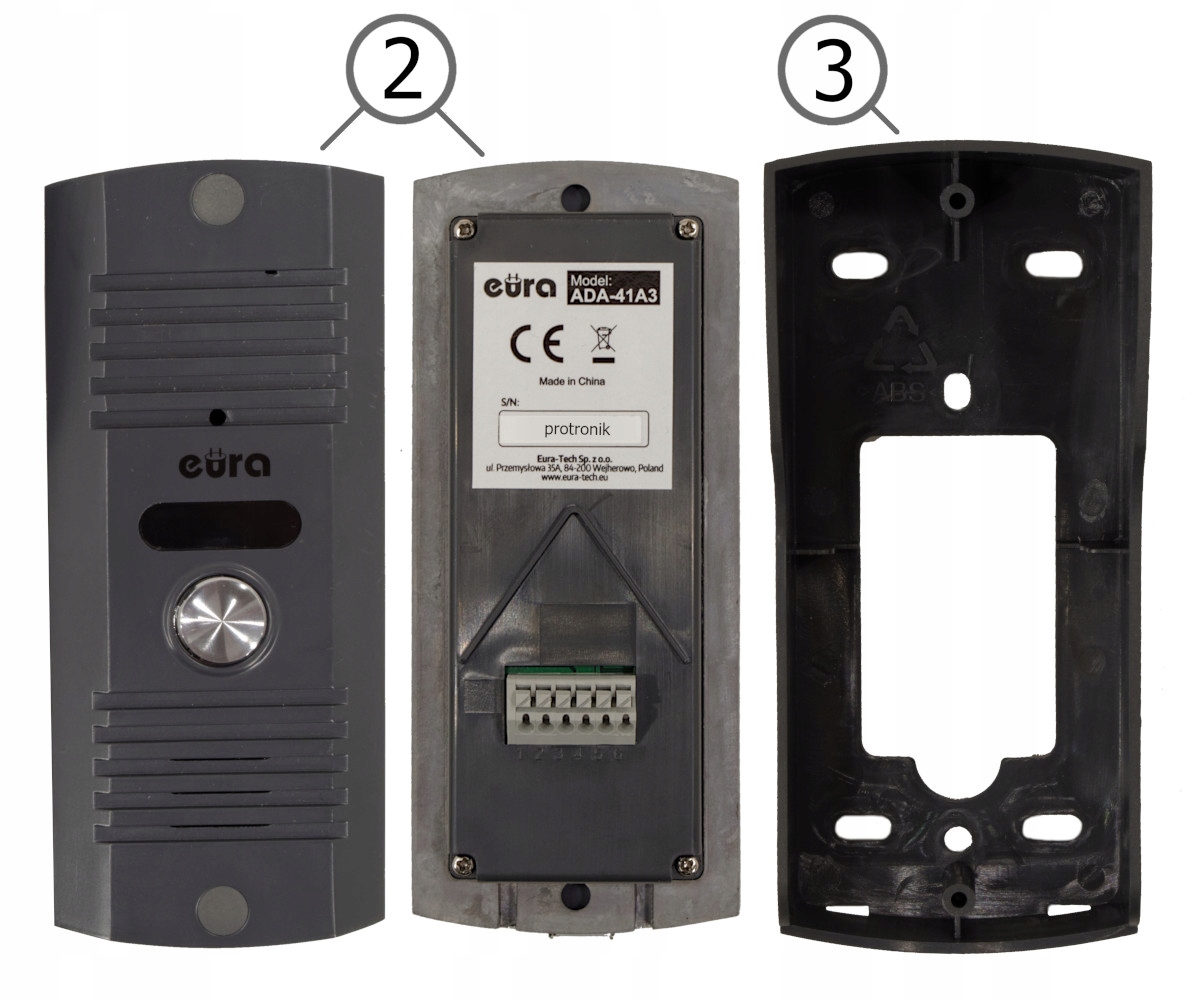

2. panel zewnętrzny :

• materiał obudowy : stop aluminium/plastik
• sposób montażu : natynkowy lub podtynkowy
• współczynnik ochrony: IP44
• temperaturowy zakres pracy kasety: -18C ~ +45C
• wymiary (wys x szer x gł.) : 123 x 54 x 48 mm
• wyjście N.O 30V DC/1A max

3. daszek ochronny (osłona przeciwdeszczowa)

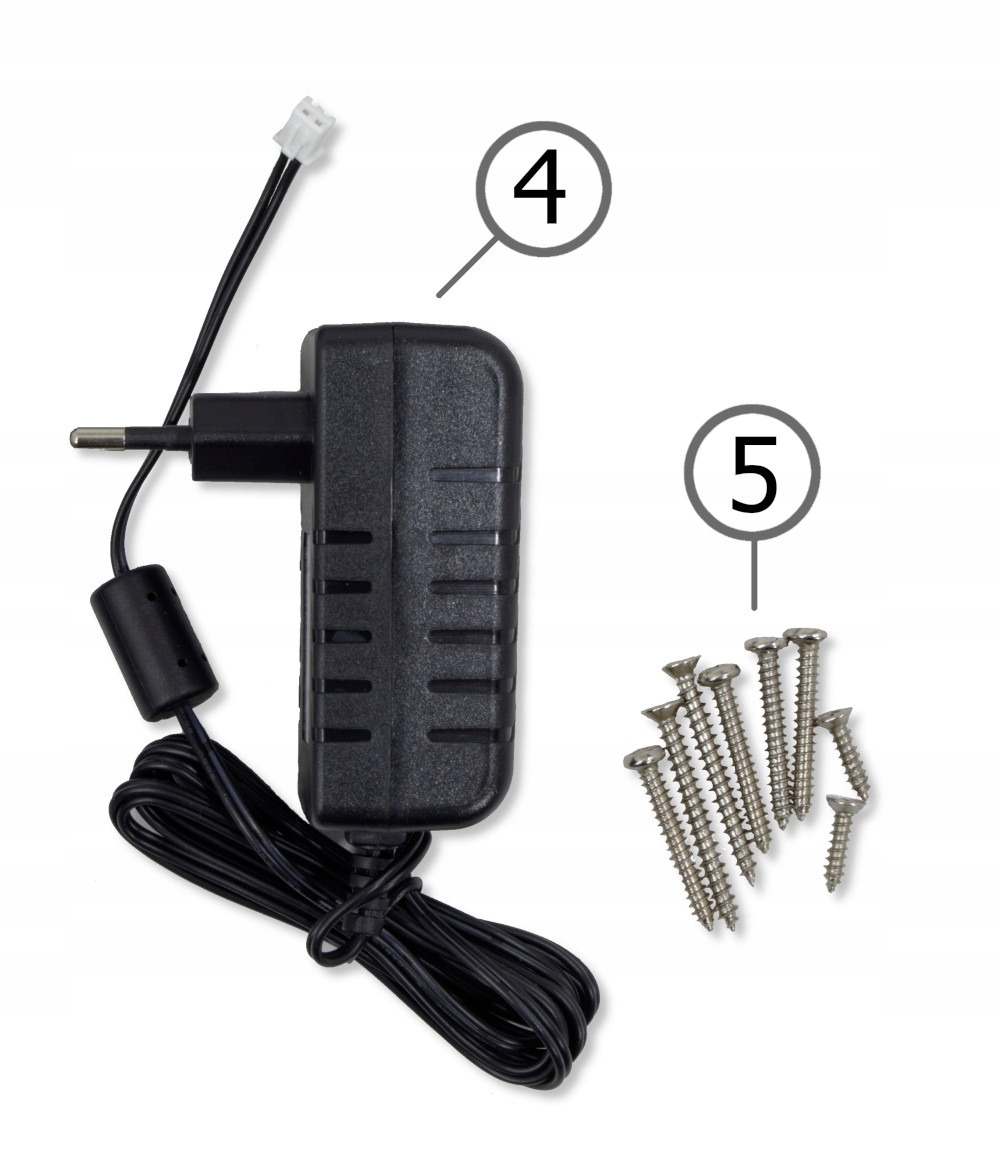

4. zasilacz wtyczkowy 12V (2A)

5. wkręty i kołki montażowe

6. dodatkowo instrukcja podłączenia i gwarancja (24 m-ce)

Opis :

1. głośnik
2. wskaźnik zasilania LED
3. regulacja głośności
4. przycisk interkomu
5. przycisk otwierania bramy
6. przycisk zwalniania rygla
7. przycisk prowadzenia rozmowy
8. mikrofon
9. otwory do zawieszenia na ścianie
10. zaciski przyłączeniowe
11. gniazdo zasilacza
12. otwory do montażu modułu w ścianie lub w dodatkowym daszku
13. głośnik
14. mikrofon
15. przycisk wywołania

Obsługa Domofonu :

W momencie, gdy osoba przy wejściu wciśnie przycisk na kasecie zewnętrznej, w modułach wewnętrznych (unifonach) uruchamia się sygnał gongu. Po wciśnięciu na jednym unifonie przycisku prowadzenia rozmowy można prowadzić rozmowę z osobą przy wejściu, drugi unifon wyłączy sygnał gongu i powróci do stanu czuwania. Istnieje możliwość wykonania połączenia typu interkom pomiędzy modułami wewnętrznymi (unifonami). Służy do tego przycisk interkomu (najwyżej położony na froncie unifonu). Oba moduły wewnętrzne uruchomią sygnał gongu. Po naciśnięciu przycisku prowadzenia rozmowy w drugim module wewnętrznym (najniżej położony na froncie unifonu) można prowadzić rozmowę z osobą przy module wewnętrznym (unifonie). W przypadku wywołania z modułu zewnętrznego, wykonywane połączenie interkom zostanie przerwane, a moduły wewnętrzne uruchomią sygnał gongu, zachowując się tak jak przy każdym wywołaniu z modułu zewnętrznego (wywołanie z modułu zewnętrznego ma wyższy priorytet niż wywołanie i połączenie typu interkom). Automatyczny maksymalny czas rozmowy ustawiony jest fabrycznie na okres około 2 minut. Osoba znajdująca się wewnątrz pomieszczenia ma możliwość zdalnego otwarcia furtki naciskając przycisk zwalniania rygla elektromagnetycznego na unifonie oraz zdalnego otwarcia bramy (drugiej furtki, drzwi, itp.) naciskając przycisk otwierania bramy. Istnieje możliwość dyskretnego podsłuchu wejścia (z mikrofonu kasety zewnętrznej) bez konieczności wywołania z zewnątrz (maks. 40 sekund). Służy do tego przycisk dyskretnego podsłuchu wejścia (najniżej położony na froncie unifonu). Głośność rozmowy można regulować za pomocą potencjometru umieszczonego po prawej stronie unifonu

Schemat podłączenia :

Okablowanie :

• pomiędzy panelem zewnętrznym a wewnętrznym przewód sześciożyłowy,
• pomiędzy panelami wewnętrznymi przewód czterożyłowy

Od strony posesji :

1. panel zewnętrzny montowano natynkowo lub podtynkowo
2. brama z silnikiem bramowym (nie zawarta w zestawie)
3. elektrozaczep do furtki/bramki dowolny o napięciu zasilania 12 (nie zawarty w zestawie do dokupienia na naszych aukcjach)

Od strony mieszkania/domu :

4. unifon głośnomówiący

5. unifon głośnomówiący

6. zasilacz unifonu
