Arduino Micro - moduł z mikrokontrolerem ATmega32U4

Opis

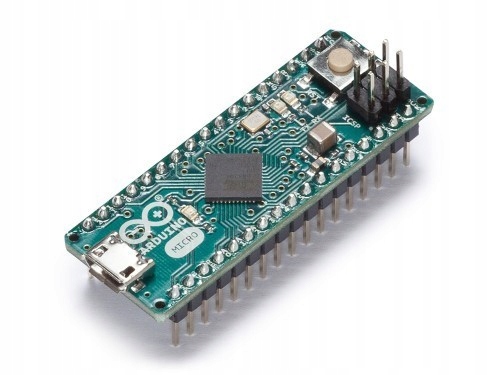

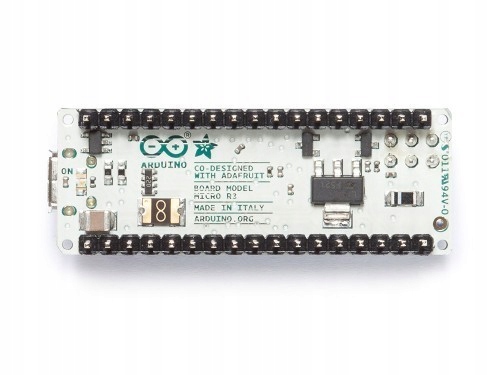

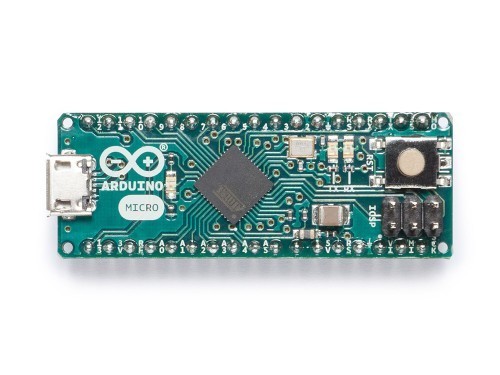

Arduino Micro to moduł z mikrokontrolerem ATmega32U4. Na złącza wyprowadzono 20 linii I/O (7 z nich może być użytych jako wyjścia PWM, 12 jako wejścia analogowe), kwarcem 16 MHz, złączem micro-USB, złączem programowania ICSP oraz przyciskiem reset.

Podobnie jak Arduino Leonardo, Micro bazuje na mikrokontrolerze ATmega32u4 (AVR) mającym sprzętowy interfejs USB. W łatwy sposób można stworzyć nie tylko urządzenie z wirtualnym portem CDC, ale także USB HID (klawiatura, mysz). Więcej informacji na ten temat znajdziesz tu: the getting started page.

Właściwości

• Mikrokontroler ATmega32u4, pamięć Flash 32 kB, pamięć SRAM 2,5 kB, pamięć EEPROM 1 kB
• Zegar: 16 MHz
• Poziom logiczny: 5 V
• Zalecane napięcie zasilania: 7-12 V
• Dopuszczalne napięcie zasilania: 6-20 V
• Liczba linii I/O: 20
• Kanały PWM: 7
• Wejścia analogowe: 12

Rozmieszczenie pinów

Do pobrania

• EAGLE files
• Schematic
• Arduino Micro - home page
