Мотор Metabo для пылесоса ASR 35 H ACP

/ Metabo silnik do odkurzacza budowlanego ASR 35 H ACP (02059000) - - UWAGA, USZKODZONY

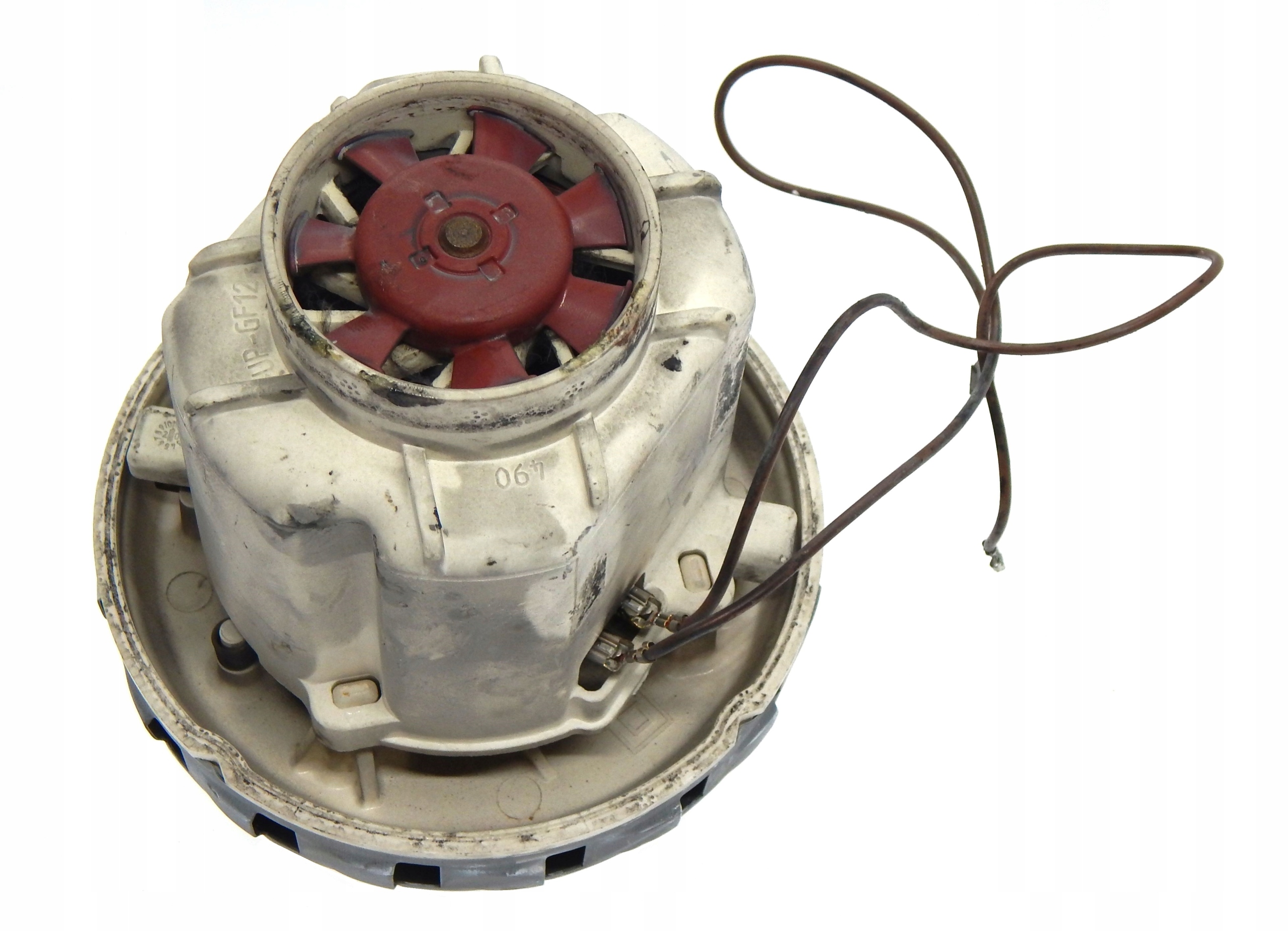

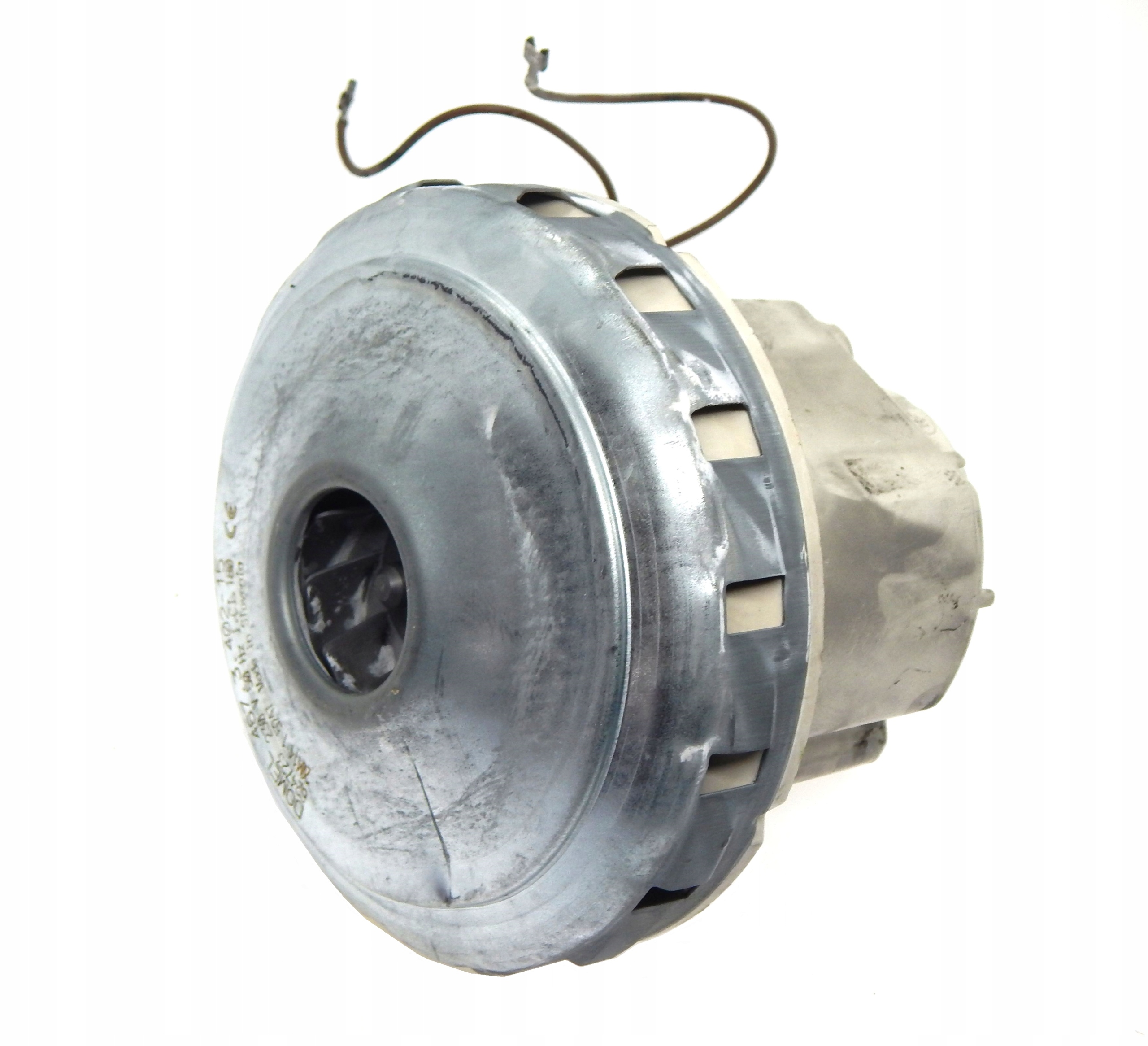

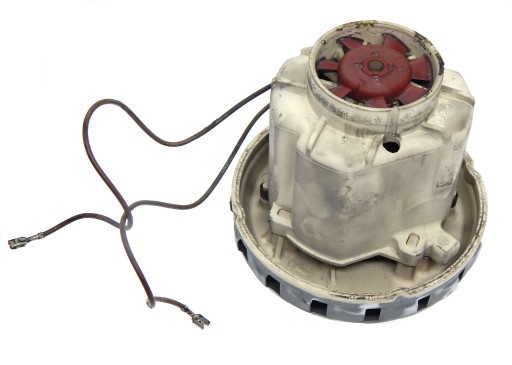

SILNIK USZKODZONY - przykładowe zdjęcie !!!  Nie wysyłamy silnika widocznego na zdjęciu - tylko zupełnie podobny kpl. silnik

• Producent: Metabo
• Kod producenta: 317002990
• Pozycja na schemacie: 31 - ASR 35 H ACP (02059000)

Zastosowanie:

Odkurzacz budowlany

• ASR 35 H ACP (02059000)
• ASR 35 H ACP (02059180)
• ASR 35 H ACP (02059190)

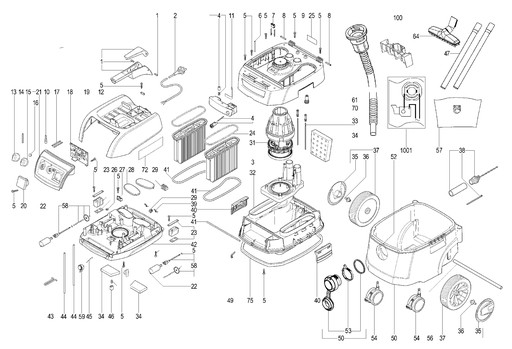

Spis części do ASR 35 H ACP (02059000)

Pozycja ; Ilość ; Numer urządzenia ; Opis

1 ; 1 ; 316049040 ; REKOJESC KOMPL.

2 ; 1 ; 344530060 ; PRZEWOD Z WTYCZKA,230V

3 ; 1 ; 630326000 ; 2 filtry kasetowe HEPA, poliester

4 ; 1 ; 316049030 ; Verriegelung vollst.

5 ; 35 ; 141120130 ; SRUBA

6 ; 1 ; 341059770 ; NIT RURKOWY

7 ; 1 ; 316049190 ; WTYCZKA SILNIKA Kompl.

8 ; 2 ; 341515560 ; TRZPIEN

9 ; 1 ; 343430460 ; OBUDOWA SLINIKA

10 ; 1 ; 341604280 ; OSKA PRZELACZNIKA

11 ; 1 ; 342002960 ; SPREZYNA PLYTKOWA

12 ; 1 ; 343378310 ; OPASKA ZACISKOWA PRZEWODU

13 ; 1 ; 343430390 ; PRZYCISK WYLACZNIKA

14 ; 1 ; 341604270 ; OSKA PRZELACZNIKA

15 ; 1 ; 343430430 ; PRZYCISK WYLACZNIKA

16 ; 1 ; 343072320 ; ZASLEPKA

17 ; 2 ; 342050950 ; SPREZYNA WYLACZNIKA

18 ; 1 ; 343084240 ; MODUL ELEKTRONIKI

19 ; 1 ; 343430410 ; POKRYWA

20 ; 1 ; 344498770 ; GNIAZDKO

21 ; 1 ; 343430420 ; PLYTKA CZOLOWA

22 ; 2 ; 316049000 ; MAGNES

23 ; 2 ; 316049230 ; WIBRATOR Kompl.

24 ; 2 ; 339012360 ; PIERSCIEN USZCZELNIAJACY

25 ; 1 ; 338064500 ; TABLICZKA ZNAMIONOWA

26 ; 4 ; 343430440 ; PODKLADKA

27 ; 1 ; 316049150 ; GNIAZDKO SILNIKA

28 ; 2 ; 344098990 ; POKRYWA

29 ; 1 ; 343050030 ; LISTWA ZACISKOWA 3-POLOWA

31 ; 1 ; 317002990 ; JEDNOSTKA SILNIKA Kompl.

32 ; 1 ; 343430470 ; CZESC DOLNA

33 ; 2 ; 316049200 ; ELEKTRODA KOMPLETNA Kompl.

34 ; 1 ; 344098980 ; FILTR KOMPLET 2 SZT.

35 ; 2 ; 343430500 ; PRZESLONA

36 ; 2 ; 344099030 ; ZATYCZKA

37 ; 1 ; 316049220 ; KOLKO JEZDNE Kompl.

38 ; 1 ; 344099040 ; ZATYCZKA Kompl.

39 ; 2 ; 339135130 ; KABLAK KONTAKTOWY

40 ; 2 ; 343430480 ; ZACZEP

41 ; 3 ; 339012490 ; PIERSCIEN USZCZELNIAJACY

42 ; 1 ; 343430450 ; WSPORNIK

43 ; 1 ; 339135140 ; PODPORA

44 ; 2 ; 344096320 ; PRZEWOD CISCNENIOWY

45 ; 1 ; 339131340 ; STRUNA STYKOWA

46 ; 4 ; 344099050 ; Pressore Kompl.

47 ; 1 ; 630314000 ; 2 RURY SSACE SR. 35MM DL. 0,4M Z TWORZYW

49 ; 1 ; 342050960 ; MOSTEK KONTAKTOWY

50 ; 1 ; 343430490 ; POJEMNIK Z ZAMKNIECIEM Kompl.

52 ; 1 ; 339080840 ; BOLEC

53 ; 1 ; 316099070 ; KROCIEC ZASYSANIA

54 ; 2 ; 341201080 ; KOLKO SKRETNE

56 ; 1 ; 341604290 ; OS

57 ; 1 ; 630325000 ; 5 polietylenowych worków utylizacyjnych

58 ; 2 ; 316058850 ; DRAZEK Kompl.

59 ; 1 ; 343084320 ; Drucksensor

61 ; 1 ; 344099730 ; USZCZELKA

64 ; 1 ; 343436630 ; DYSZA PODLOGOWA

70 ; 1 ; 631370000 ; Wąż odsysający, Ø-35mm, dł. 4,0 m

72 ; 1 ; 144208700 ; NAKLEJKA H

75 ; 1 ; 344000520 ; WKLADKA GUMOWA

100 ; 1 ; 343446000 ; KORPUS UCHWYTU

1001 ; 1 ; 338505510 ; SCHEMAT OKABLOWANIA
