Высококачественная схема питания ЖК-дисплея

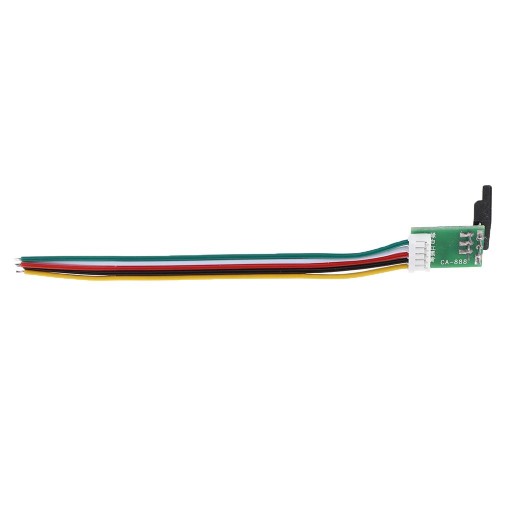

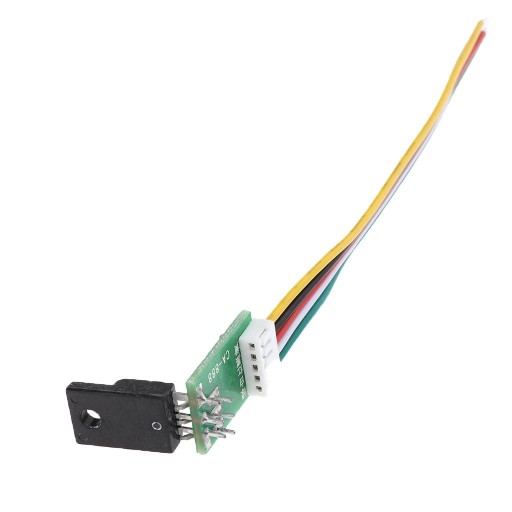

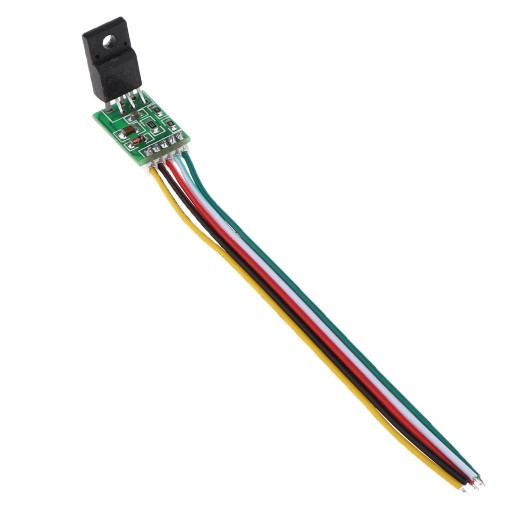

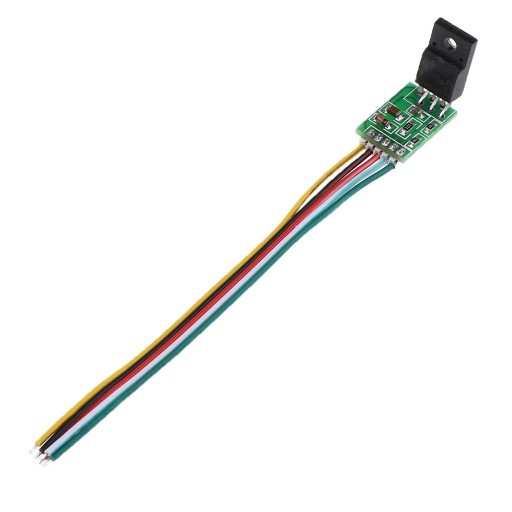

CA-888 Super LCD Płytka zasilająca Uniwersalny moduł zasilania

Opis:

Rozwiąż problemy z konserwacją monitora LCD 15-21 cali.

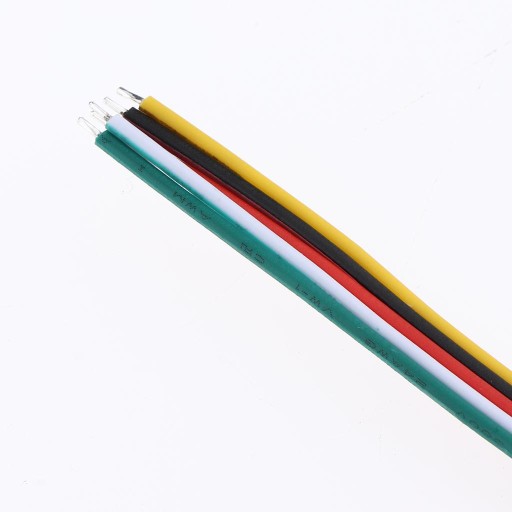

1 stopa żółta linia: odpływ, strona sterowania mocą, a następnie duża moc. Ogólnie środek stóp mocy;

Czarna linia lub linia: Gnd, masa modułu 300 v, następnie ujemna, ta sama linia może być bezpośrednio podłączona do dużego ujemnego filtra;

3 stopy czerwona linia: VCC, strona modułu, następnie zacisk uzwojenia sprzężenia zwrotnego po dodatnim, ciągłym napięciu między 12-18 V;

Biała linia 4 stopy: FB, sprzężenie zwrotne napięcia, następnie transoptor 4 stopy, sprawdź transoptor 3, nie ciepło, a następnie umieść transoptor zwarty do gorącej masy, podczas gdy 4-pinowy obwód peryferyjny jest odłączony; 5 stóp zielona linia: pin, następnie + 5 stóp zielona linia: pin, następnie +

Specyfikacja :

Rozmiar: 120x15mm/4.72x0.59 cala

Paczka zawiera:

1 sztuka moduł LCD
