PŁYTKA PERFOROWANA PŁASKOWNIK ŁĄCZNIK CIESIELSKI BLACHA 60x140x2,0MM

PŁYTKA PERFOROWANA PP5 60x140x2mm

Cena  dotyczy jednej sztuki

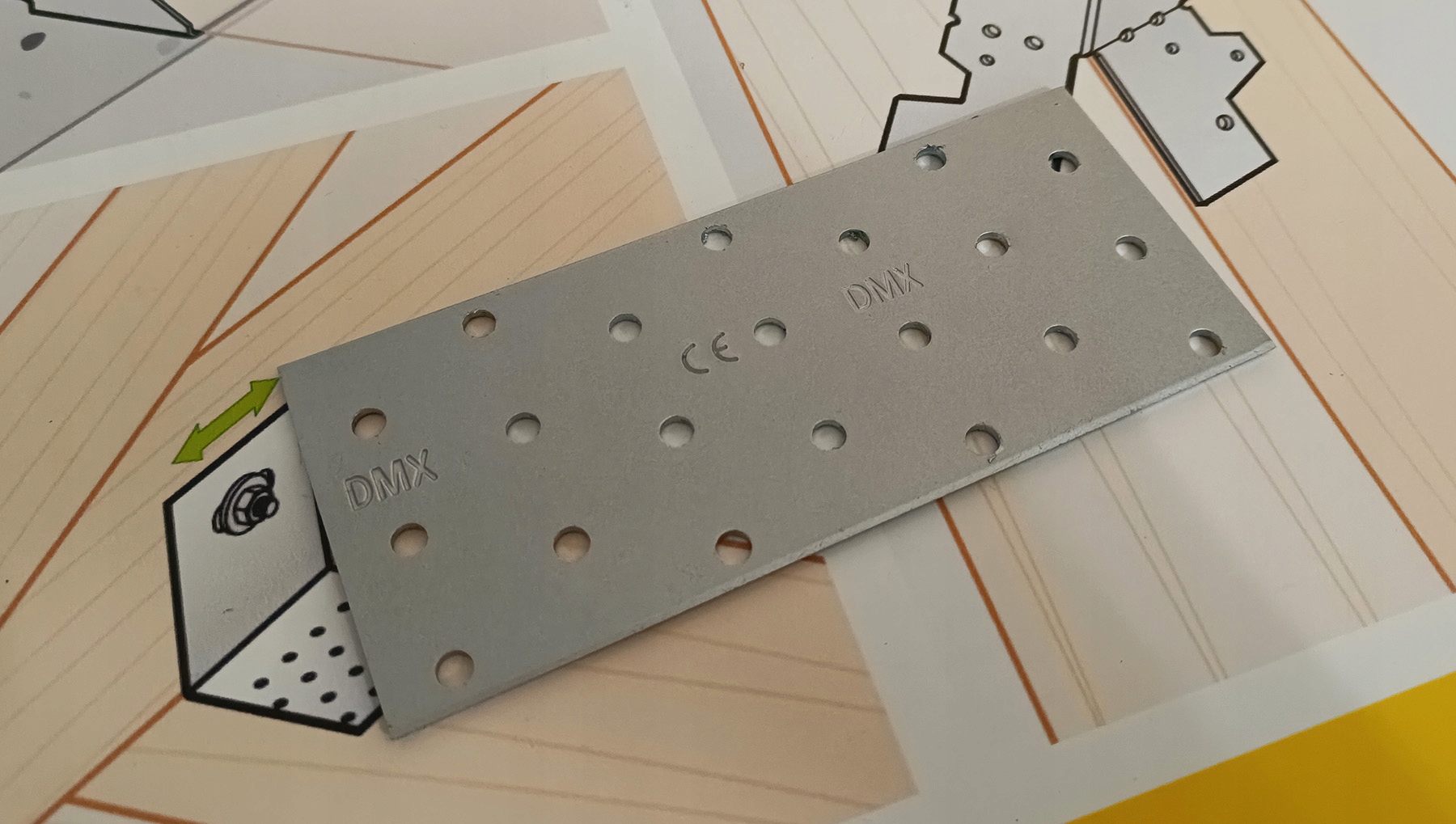

Płytka perforowana 60x140x2

• Model: PP5
• Wymiary: A:60, B:140
• Grubość: 2mm
• Powłoka: blacha ocynkowana Z275
• Ochrona antykorozyjna
• Nośność: 3,54 kN
• Zapewniają mocne i estetyczne łączenia elementów konstrukcyjnych
• Ilość otworów - 21 otworów ø5mm
• Certyfikat CE-1488

Materiał: DX51D + Z275, Grubość: 2,0mm.

ZASTOSOWANIE:

Płytki perforowane, płaskie znajdują zastosowanie w łączeniu elementów, których boczne powierzchnie są umieszczone na tych samych płaszczyznach. Często używane są do montażu wiązarów dachowych. Ich wielokrotne otwory umożliwiają elastyczne tworzenie zarówno prostych, jak i złożonych połączeń. Płaskowniki zostały wykonane z ocynkowanej stali o grubości 2 mm, co zapewnia im trwałość i wytrzymałość.

Dane techniczne:

• długość (A) - 140mm
• szerokość (B) - 60mm
• grubość blachy - 2mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów (F) - 21 otworów ø5mm
• powierzchnia -  1,75dm²

Mocowanie

• gwoździe pierścieniowe ANCHOR ø4mm
• wkręty ciesielskie do łączników

Kreator gwoździowania płytek PP

Dzięki temu narzędziu dowiesz się jak szybko i optymalnie złączyć płytką PP dwie belki. Baza kreatora obejmuje płytki perforowane PP o długościach z zakresu 80 mm – 600 mm.

Gwoździe można umieszczać samodzielnie poprzez klikanie w dostępne otwory lub w oparciu o unikalny algorytm, wskazując ilość gwoździ jaką chcesz użyć. Ta metoda jest szczególnie pomocna w przypadku większych płytek, z dużą ilością otworów do wypełnienia.

Klikając w guzik „Drukuj” otrzymasz przejrzyste zestawienie wszystkich potrzebnych informacji, w tym: dane dotyczące płytki, schemat gwoździowania z oznaczeniem potrzebnych gwoździ oraz obliczoną nośnością złącza i minimalne wymiary belki.

Kreator znajduje się na stronie: http://pp.dmxsystem.com

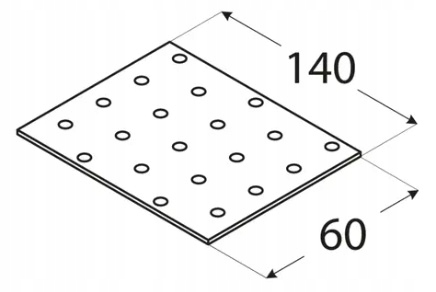

Rysunek techniczny

• PP5 - 60 x 140 x 2 [mm]

Pozostałe wymiary płytek, które posiadamy w swojej ofercie

• PP1 - 40 x 80 x 2 [mm]
• PP2 - 40 x 100 x 2 [mm]
• PP3 - 40 x 120 x 2 [mm]
• PP4 - 40 x 160 x 2 [mm]
• PP5 - 60 x 140 x 2 [mm]
• PP6 - 60 x 160 x 2 [mm]
• PP7 - 60 x 200 x 2 [mm]
• PP8 - 60 x 240 x 2 [mm]
• PP9 - 80 x 200 x 2 [mm]
• PP10 - 80 x 240 x 2 [mm]
• PP11 - 80 x 300 x 2 [mm]
• PP12 - 100 x 200 x 2 [mm]
• PP13 - 100 x 240 x 2 [mm]
• PP14 - 100 x 260 x 2 [mm]
• PP15 - 100 x 300 x 2 [mm]
• PP16 - 100 x 400 x 2 [mm]
• PP17 - 100 x 500 x 2 [mm]
• PP18 - 120 x 200 x 2 [mm]
• PP19 - 120 x 240 x 2 [mm]
• PP20 - 120 x 260 x 2 [mm]
• PP21 - 120 x 300 x 2 [mm]
• PP22 - 140 x 400 x 2 [mm]
• PP23 - 160 x 400 x 2 [mm]
• PP24 - 200 x 300 x 2 [mm]
• PP25 - 200 x 400 x 2 [mm]
• PP26 - 200 x 500 x 2 [mm]
• PP27 - 200 x 600 x 2 [mm]
• PP28 - 40 x 200 x 2 [mm]
• PP29 - 60 x 120 x 2 [mm]
• PP30 - 60 x 300 x 2 [mm]
• PP31 - 100 x 120 x 2 [mm]
• PP33 - 80 x 120 x 2 [mm]
• PP35 - 100 x 100 x 2 [mm]
• PP36 - 100 x 160 x 2 [mm]

Płytki posiadają:

1. Europejską Aprobatę Techniczną
2. Deklaracja Właściwości Użytkowych
3. Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas elementy można bez obaw stosować w budownictwie zgodnie z deklarowanym przeznaczeniem.
