МУЛЬТИПЛИКАТОР 1:3,8M G + НАСОС 28L WK ГИДРОЛИДЕР

MULTIPLIKATOR MAŁY "MINI"

W ZESTAWIE Z POMPĄ HYDRAULICZNĄ I

KOŁNIERZEM ZABEZP. PRZED OBRACANIEM

Skład zestawu:

• multiplikator 1:3.8
• kołnierz zabezpieczający
• pompa zębata 14 cm3
• sprzęgło łączące
• śruby i przyłącza

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.45.05.029

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Kompaktowy zestaw, idealnie nadaje się do małych i średnich maszyn leśnych, budowlanych, ciągników i innych posiadających na wyjściu wałek  WOM. Mała przekładnia pozwala zamontować zestaw w miejscach trudno dostępnych oraz na ciągnikach i maszynach, które posiadają mało miejsca  na zamontowanie przekładni.

Stosowany wszędzie tam gdzie oryginalna pompa hydrauliczna zamontowana w maszynie nie jest wystarczająco mocna i wydajna lub w przypadku gdy potrzebny jest dodatkowy, nowy układ hydrauliczny potrzebny do sterowania nowo zainstalowanym sprzętem.

Dane techniczne zestawu:

Przekładnia montowana jest na wałek WOM za pomocą zatrzasku, rozwiązanie to powoduje, że można ją dość szybko zamontować lub zdemontować w przypadku gdy okaże się że jest nam potrzebny WOM do innej maszyny.

Wydajność zestawu:

Wydajność zależy od obrotów wałka WOM do którego zestaw jest podpięty. Czym wyższe obroty na WOM, tym bardziej wydajna jest pompa.

Wydajność zestawu w l/min względem obrotów na wałku WOM:

• 220obr/min na WOM wydajność 12L/min

• 320obr/min na WOM wydajność 17L/min

• 430obr/min na WOM wydajność 23L/min

• 540obr/min na WOM wydajność 28L/min

Wydajność zestawu w l/min względem obrotów silnika w ciągnikach C-330, C-360, C-385, ZETOR, MF 255 i pochodnych:

• 800obr/min na silniku wydajność 12L/min

• 1200obr/min na silniku wydajność 17L/min

• 1600obr/min na silniku wydajność 23L/min

• 2000obr/min na silniku wydajność 28L/min

Dane techniczne przekładni:

Przełożenie: 1:3.8 Moc max: 10 kW

Pasuje na typowy wałek WOM 1,3/8"

Obroty na wałku WOM: max 540 obr/min

Posiada wizjer do sprawdzenia poziomu oleju przekładniowego.

Możliwość pracy z pompami drugiej grupy

Materiał: korpus aluminium, koła zębate stal

Wymaga zalania olejem przekładniowym

Przy pierwszym użyciu, dla zwiększenia żywotności przekładni, zaleca się wymianę oleju po pierwszych 50 roboczogodzinach.

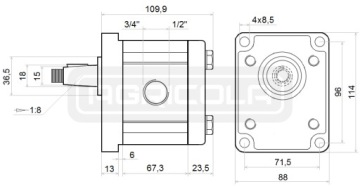

Dane techniczne pompy:

• Objętość geometryczna: 14 cm3/obr

• Kierunek obrotów: prawy

• Maksymalna prędkość obrotowa: 2500 obr/min

• Maksymalne ciśnienie robocze: 25 MPa

• Maksymalne ciśnienie we współpracy z przekładnią: do 22 MPa

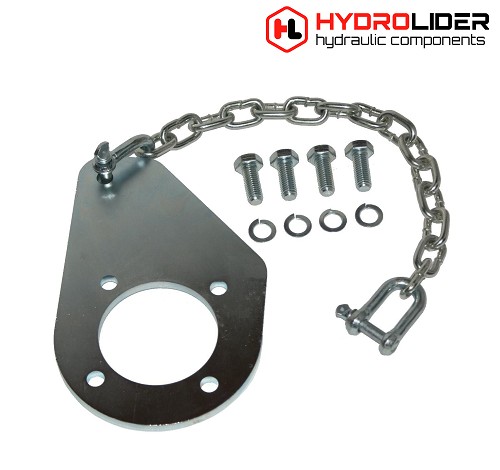

Dane techniczne kołnierza:

Kołnierz stabilizuje multiplikator podczas pracy, po załączeniu wałka WOM blokuje obrót multiplikatora. Tym samym zabezpiecza cały zestaw przed uszkodzeniem.

• Materiał: stal

• Powłoka: ocynk

• Grubość blachy: 8mm

• Długość łańcucha: 80cm

Ważne !!!

Komplety firmy Agricola  zostały zaprojektowane w ten sposób, by można je było łatwo samodzielnie złożyć. Z uwagi na bezpieczeństwo towaru w

transporcie oraz ograniczenia wynikające z regulaminu firm kurierskich, zestaw wysyłany jest w stanie nieskręconym.
