NEWODVORSKI X Выключатель питания для 3-фазного рельса CTLS

Łącznik zasilający krzyżowy X do układów szynowych 3 fazowych CTLS Nowodvorski

CTLS POWER X CONNECTOR black 8702

• Materiał: tworzywo sztuczne
• Kolor: Czarny
• Szerokość: 32 mm
• Długość: 166 mm
• Napięcie: ~220-230 V
• IP: 20
• Max moc : 16A, 3,7kVA
• Lampy w zestawie : Nie
• Gw. producenta: 5 lat
• Producent: Nowodvorski

Przy doborze elementów należy trzymać się biegunowości systemu (lewy lub prawy)

Wymiary końcówki:

• długość: 166 mm
• szerokość: 32 mm

Wszystkie łączniki posiadają możliwość wpięcia zasilania !!

Szyny można w dowolny sposób docinać !!

Co to jest oświetlenie szynowe 3 fazowe i jak je zbudować?

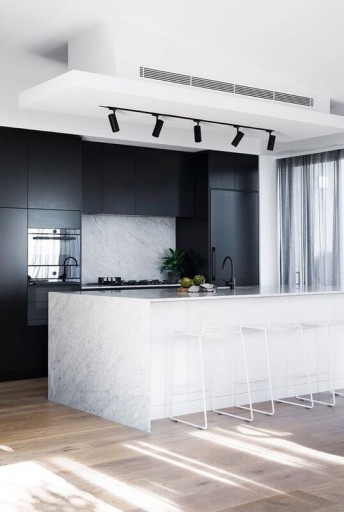

Oświetlenie szynowe 3 fazowe jest prostym w montażu i praktycznym rozwiązaniem oświetlenia punktowego. Dzięki możliwości zamontowania, a także dowolnego ustawiania (przesuwania, obracania) nawet kilku lamp, możemy z łatwością doświetlić dowolny obszar danego pomieszczenia. W przeciwieństwie do układów 1 fazowych, w których wszystkie lampy zapalają się jednocześnie (z 1 przełącznika), układy 3 fazowe pozwalają podłączyć lampy zamocowane na 1 szynie do różnych faz. W praktyce oznacza to, że każdą lampę będziemy mogli uruchomić osobno

Przykład: Załóżmy, że na 1 szynie mamy zamocowane 3 lampy. Po podpięciu je w odpowiednie fazy możemy:

• włączyć wszystkie 3 lampy jednocześnie
• lub włączyć tylko lampę nr 1, lub lampę nr 2, lub lampę nr 3
• albo włączyć lampę 1 i 3, 1 i 2, lub 2 i 3

Aby prawidłowo zbudować szynoprzewód potrzebne będą:

• Szyna 3 fazowa CTLS
• Końcówka zasilająca prawa lub lewa (CTLS Power End Cup)
• Końcówka zaślepiająca (CTLS DEAD END CAP)
• Któryś z dostępnych łączników: łącznik prosty (z zasilaniem lub bez), łacznik L lewy bądź prawy, łącznik T lewy bądź prawy, lub łącznik elastyczny.

• Używając odpowiednich łączników (tzw. CONNECTOR), listwy szynowe  możemy ze sobą łączyć w dowolny sposób.
• Do wyboru mamy Connectory: do łączenia listew w linii prostej, a także w kształcie litery: T, L,
• Ponadto listwy możemy montować bezpośrednio do sufitu, lub podwieszać nieco niżej na specjalnie stworzonych do tego zawieszkach (CTLS SUSPENSION KIT - dostępne w pozostałych aukcjach).
• A może posiadasz sufit z płyt G-K i chciałbyś zabudować układ w suficie? Nic prostszego, wystarczy, że kupisz specjalnie przystosowaną do tego listwę (CTLS RECESSED TRACK ).
• za pomocą CTLS flex connector możemy przejść układem z sufitu na ścianę tworząc jedną całość

Wszystkie listwy oraz potrzebne elementy wraz z lampami znajdziecie Państwo na naszych aukcjach !! ZAPRASZAMY !!

O czym należy pamiętać:

Zasilanie układu możemy wpiąć w dowolnym miejscu

Maksymalne obciążenie szynoprzewodu to 2900 W

Listwy są trójfazowe, oznacza to, że wszystkie lampy zamontowane na jednym układzie można zapalać w dowolny sposób.

Dobierając lampy do oświetlenia szynowego zwróć uwagę, aby w nazwie miały frazę CTLS !!
