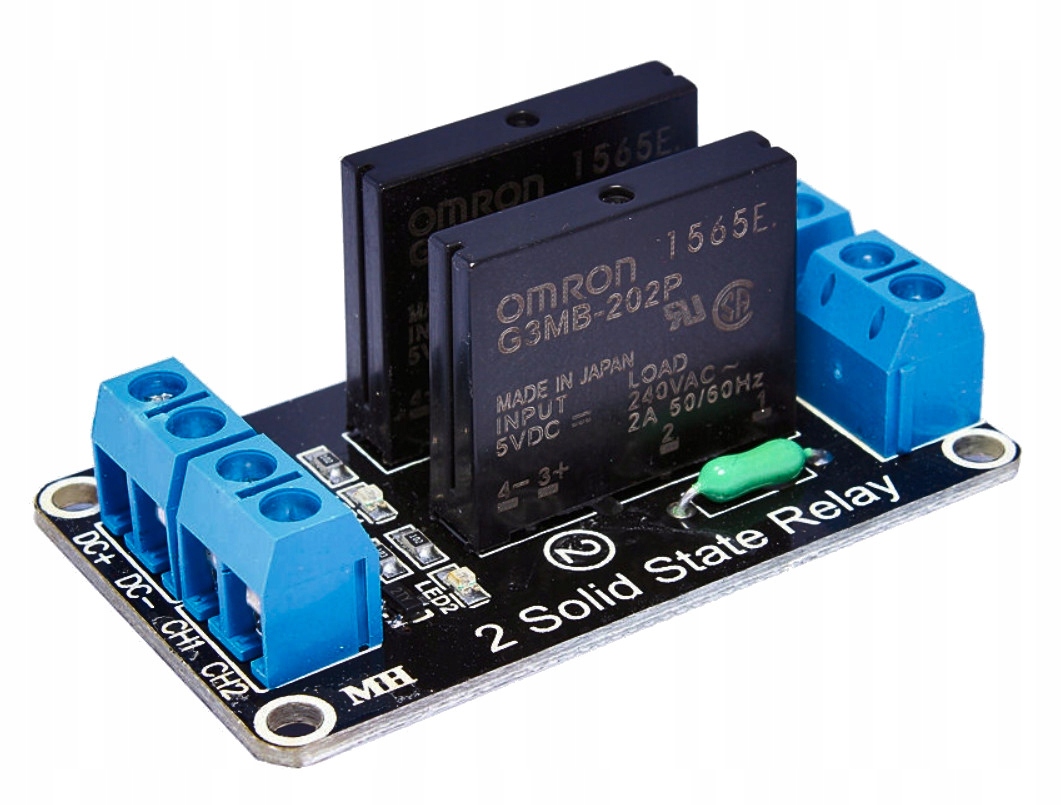

Moduł 2 przekaźników półprzewodnikowych SSR

Moduł przekaźnika SSR

Moduł z dwoma  przekaźnikami półprzewodnikowym: (SSR) Solid State Relay. Ten rodzaj przekaźnika nie posiada elementów mechanicznych i z powodzeniem może zastąpić parę triak + transoptor. Przekaźnik może być sterowany przez dowolny system, np ARDUINO, Raspberry Pi itp.

• Liczba przekaźników w module: 2
• Zastosowany przekaźnik: G3MB-202P OMRON
• Napięcie zasilania: DC 5V
• Napięcie sterujące: 0-2.5V (stan niski)
• Max prąd przełączany: 2A dla 240V AC
• Umożliwia przełączanie napięć  przemiennych (load 240ACV)
• Detekcja przejścia przez zero

W zestawie

• Moduł z 2 przekaźnikami SSR low Level Tigger

Opis wyprowadzeń:

• CH wejście sterujące
• AC AC "styki" przekaźnika, stan niski na wejściu sterującym CH, uaktywnia przepływ napięcia pomiędzy tymi złączami
• DC+ plus napięcia zasilania (5V)
• DC- masa napięcia zasilania

Temperatura pracy przekaźników SSR:

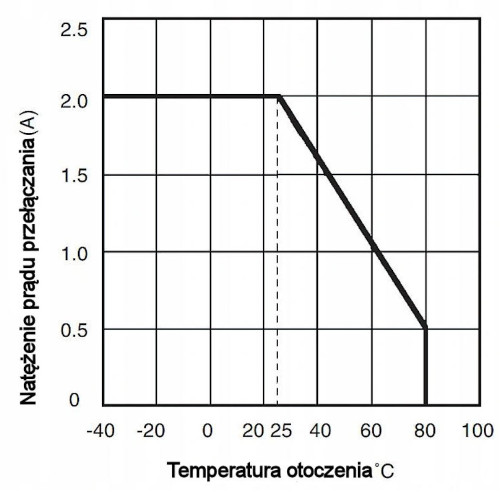

Korzystając z przekaźników SSR, należy szczególną uwagę zwrócić na temperaturę pracy.   Wartości powyżej 25C, powodują że obciążalność prądowa przekaźnika OMRON G3MB-202P zaczyna się zmniejszać, zgodnie z zamieszczonym wykresem. Po przekroczeniu 80C nastąpi nieodwracalne uszkodzenie przekaźnika SSR - najczęściej zwarcie lub rozwarcie na stałe.
