АВТОМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ ИСТОЧНИКА ПИТАНИЯ APZQ4 3F

Automatyczny przełącznik zasilania zapewnia zasilanie podłączonych urządzeń cały czas. Zasilanie odbywa się przez 4 styki: neutralny (N) oraz 3 styki fazowe (L1, L2 i L3). Typowo zasilanie odbywa się z wejścia nr 1 (napięcie priorytetowe) a jeśli na tym wejściu zaniknie napięcie (pomiar na L1) wtedy przełącznik automatycznie przełączy się na zasilanie z wejścia 2 (napięcie zapasowe). Typowo wejście nr 1 to wejście zasilania sieci domowej (ZE) natomiast pod wejście nr 2 podłączamy źródło zasilania awaryjnego np. agregat prądotwórczy czy zestaw akumulatorów + przetwornicę XXV DC---> 230VAC. Wewnętrznie przełączanie odbywa się za pomocą elektromagnesów – jest szybkie i wyraźnie słyszalne.

.

Oczywiście można to podłączyć odwrotnie czyli np. napięcie z przetwornicy na wejście nr 1 a zasilanie z sieci domowej na wejście nr 2. Wtedy urządzenia będą zasilanie typowo z przetwornicy (ma wtedy priorytet) a po wyczerpaniu energii w akumulatorach gdy przetwornica się wyłączy, przełącznik przełączy zasilanie na sieć domową. Ważne by napięcie podawane na oba wejścia (styki wejść N + L1) było czystym sinusem i było w zakresie 187 do 242 VAC (znamionowe 220-230V). Nie wolno podawać napięć poza tym zakresem.

.

Przełącznik posiada styki główne (3 x 4 styki) oraz dwa dodatkowe zielone złącza w formie wypinanych kostek. Napięcie na wejście nr 1 (napięcie priorytetowe) podłączamy do górnych styków głównych (prąd z tych styków jest przekazywany na styki napięcia wyjściowego) oraz dodatkowo mostkujemy na piny pomiarowe „AR” i „AN”. Piny „AR” i „AN” są to wejścia pomiarowe (N + L1) i to od obecności napięcia 230V na tych pinach zależy działanie przełącznika. Przewody do styków głównych oczywiście muszą mieć przekrój adekwatny do poboru mocy przez podłączone urządzenia (odbiorniki) natomiast przewody do zielonych kostek min. 0,5mm2. Absolutne minimum do działania przełącznika to podłączenie na obu wejściach przewodów N i L1 oraz oczywiście do nich odpowiednio AR,AN / BR,BN. Podłączenie L2 oraz L3 nie jest konieczne jeśli ich nie wykorzystujemy.

.

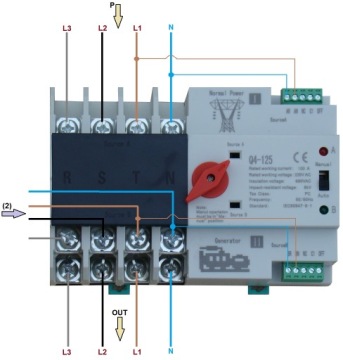

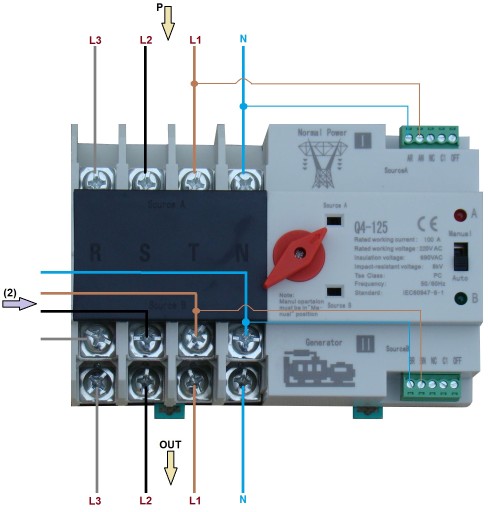

Analogicznie podłączamy napięcie na wejście nr 2 (napięcie zapasowe) do styków od dołu (położone wyżej od podstawy sterownika) oraz zmostkowanie ich do pinów „BR” i „BN” wg poniższego schematu pamiętając o odpowiednich przekrojach przewodów.

.

Natomiast do dolnych styków głównych „OUT” (położone niżej od podstawy sterownika) podłączamy urządzenie które ma być zasilane (odbiornik).

Dodatkowo przełącznik ma dwa zestawy styków pomocnicznych sterowanych napięciem podawanym na wejście nr 1 (COM, NO oraz NC). Styki te są opisane na złączach następująco:

1/ złącze „source A”:

- „C1” to styk wspólny COM tego złącza

- „NC” to styk NC (zwarty z COM gdy nie ma zasilania na wejściu nr 1 a rozwarty z COM gdy podawane jest zasilanie wejścia 1)

- „OFF” to styk NO (rozwarty z COM gdy nie ma zasilania na wejściu nr 1 a zwarty z COM gdy podawane jest zasilanie wejścia 1)

.

2/ złącze „source B” gdzie logika styków jest odwrotna w stosunku do „source A”, kolejno:

- „C1” to styk wspólny COM tego złącza

- „OFF” to styk NC (zwarty z COM gdy nie ma zasilania na wejściu nr 1 a rozwarty z COM gdy podawane jest zasilanie wejścia 1)

- „NC” to styk NO (rozwarty z COM gdy nie ma zasilania na wejściu nr 1 a zwarty z COM gdy podawane jest zasilanie wejścia 1)

.

Styki pomocnicze są sterowane obecnością napięcia 230V (N i L1) na wejściu nr 1 (pomiarowe „AR” i „AN”), natomiast obecność napięcia na wejściu nr 2 nie ma wpływu na ich pracę. Styki te można wykorzystać do załączania innych urządzeń przez styczniki zewnętrzne np. uruchamiania przetwornicy, agregatu czy np. ładowarki akumulatorów – wedle własnego zapotrzebowania. Maksymalne obciążenie tych styków to 230V 0,5A.

Przełącznik posiada też dwie kontrolki LED: czerwona świecąc informuje o obecności napięcia na wejściu nr 1 natomiast zielona na wejściu nr 2.

.

Przełącznik posiada też dwie kontrolki LED: czerwona świecąc informuje o obecności napięcia na wejściu nr 1 natomiast zielona na wejściu nr 2. Posiada też przełącznik pracy automatycznej/ręcznej. Typowo jest ustawiony na „AUTO” co oznacza pracę automatyczną, jeśli chcemy ręcznie zmienić źródło zasilania należy najpierw przełączyć przełącznik na pozycję „MANUAL” i dopiero wtedy przekręcić czerwone pokrętło na pozycję „source A” (wejście 1) lub „source B” (wejście 2).

.

Czerwone pokrętło wskazuje aktualne źródło zasilania.

Dane techniczne:

- zasilanie 230VAC (czysty sinus 187 do 242V) na styki AR,AN/BR,BN oraz maksymalnie 400VAC na styki główne

- maksymalne dopuszczalne całkowite łączne obciążenie rezystancyjne 60A lub indukcyjne 30A.

- czas przełączenia wejścia 1<>2 poniżej 0,5 sekundy

- żywotność mechaniczna do 1500-2000 przełączeń

- obudowa na szynę, szerokość 14,3 cm a wysokość około 7,8cm
