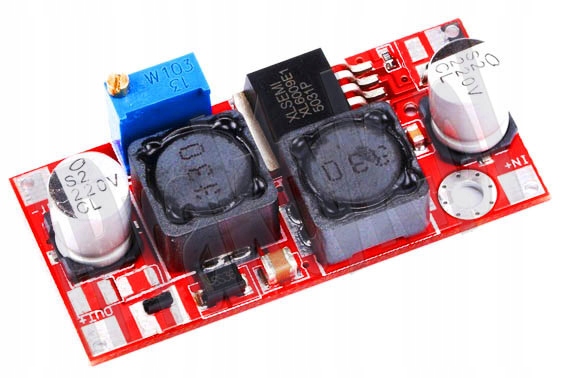

Преобразователь XL6009 BUK-BOOST, 1–35 В, 4 А, Arduino

BUCK-BOOST XL6009:

moduł wysoce wydajnej przetwornicy podnoszącej lub obniżającej napięcie, 4A.

Przedmiotem niniejszej aukcji jest moduł automatycznej przetwornicy podwyższającej lub obniżającej napięcie (automatycznie) do zadanego poziomu (można je ustawić bardzo precyzyjnie pokrętłem) bez względu na napięcie wejściowe (np. panele słoneczne będą podawać napięcie raz za wysokie, raz za niskie, ale układ zapewni zawsze żądane napięcie wyjściowe). Zakres napięcia wejściowego: 3-32V. max 4A, zakres napięcia wyjściowego: 1-35V. Częstotliwość przełączania: 400kHz.

Moduł ten znajduje zastosowanie w układach elektronicznych (np. projektach Arduino przy zasilaniu z baterii słonecznych, akumlatorów oraz przy ich ładowaniu i zasilaniu oświetleń LED). Układ ten umożliwia uruchomienie elementów projektu poprzez zapewnienie stabilnego i wymaganego zasilania, bez względu na poziom napięcia wejściowego (jeśli np. słońce zajdzie za chmury lub akumulator zacznie się rozładowywać to ten układ dalej będzie podawał to samo napięcie zasilające projekt)!

Układ ten cechuje się wysokim stopnie sprawności (do 94%) co oznacza, że np. przy zasilaniu z akumulator projekt będzie pracował nawet o połowę dłużej niż przy standardowych stabilizatorach napięć.

Specyfikacja techniczna:

• Typ przetwornicy: przełączana, buck-boost (step up - step down);
• Regulacja: TAK, płynna i precyzyjna (kierunek zgodnie z zegarem zwiększa napięcie);
• Zakres napięcia wejściowego: 3-32V;
• Zakres napięcia wyjściowego: 1-35V;
• Maksymalne obciążenie wejściowe: 4A;
• Zabezpieczenia: przeciążeniowe i termiczne.
• Przy znacznym obciążeniu warto zainstalować radiator do 5-nóżkowego układu XL6009E1;
• Układ operacyjny: XL6009E1;
• częstotliwość operacyjna przetwornicy: 400kHz;
• efektywność: do 94%.
• Wymiary: 54 x 24 x 13mm;
• 2 wejścia, 2 wyjścia, 1 potencjometr regulujący napięcie wyjściowe;
• Zakres temperatury pracy: od -40°C do 85°C.
