MULTIPLIKATOR Z POMPĄ HYDRAULICZNĄ

I WZMOCNIONYM WSPORNIKIEM

Skład zestawu:

• multiplikator 1:3.8
• wzmocniony wspornik
• pompa zębata 34 cm3
• sprzęgło łączące
• śruby i przyłącza

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.45.01.070

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Mocny i wydajny zestaw, idealnie nadaje się do małych i średnich maszyn leśnych, budowlanych i ciągników m. in C-330, C-360, C-385, ZETOR, MF i innych posiadających napęd z wałka WOM.

Stosowany wszędzie tam gdzie oryginalna pompa hydrauliczna zamontowana w maszynie nie jest wystarczająco mocna i wydajna lub w przypadku gdy potrzebny jest dodatkowy, nowy układ hydrauliczny potrzebny do sterowania nowo zainstalowanym sprzętem.

Dane techniczne zestawu:

Przekładnia montowana jest na wałek WOM za pomocą zatrzasku, rozwiązanie to powoduje, że można ją dość szybko zamontować lub zdemontować w przypadku gdy okaże się że jest nam potrzebny WOM do innej maszyny.

Wydajność zestawu:

Wydajność zależy od obrotów wałka WOM do którego zestaw jest podpięty. Czym wyższe obroty na WOM, tym bardziej wydajna jest pompa.

Wydajność zestawu w l/min względem obrotów na wałku WOM:

• 220obr/min na WOM wydajność 28L/min

• 320obr/min na WOM wydajność 40L/min

• 430obr/min na WOM wydajność 54L/min

• 540obr/min na WOM wydajność 67L/min

Wydajność zestawu w l/min względem obrotów silnika w ciągnikach C-330, C-360, C-385, ZETOR, MF 255 i pochodnych:

• 800obr/min na silniku wydajność 28L/min

• 1200obr/min na silniku wydajność 40L/min

• 1600obr/min na silniku wydajność 54L/min

• 2000obr/min na silniku wydajność 67L/min

Dane techniczne przekładni:

• Przełożenie: 1:3.8 Moc max: 20 kW

• Pasuje na typowy wałek WOM 1,3/8"

• Obroty na wałku WOM: max 540 obr/min

• Posiada wizjer do sprawdzenia poziomu oleju przekładniowego.

• Możliwość pracy z pompami drugiej i trzeciej grupy

• Materiał: korpus aluminium, koła zębate stal

• Wymaga zalania olejem przekładniowym

• Przy pierwszym użyciu, dla zwiększenia żywotności przekładni, zaleca się wymianę oleju po pierwszych 50 roboczogodzinach.

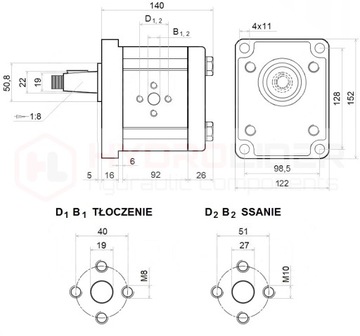

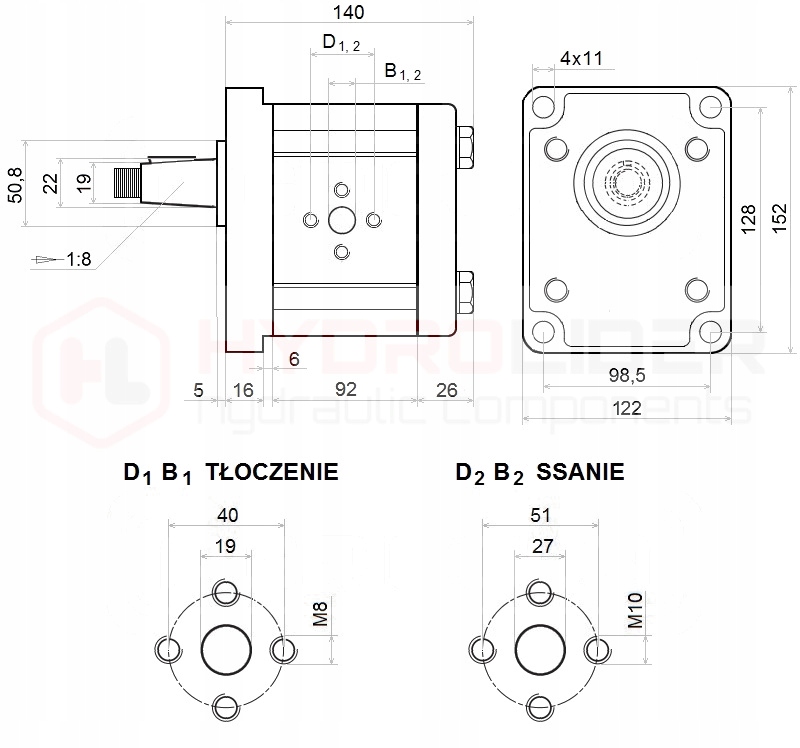

Dane techniczne pompy:

• Objętość geometryczna: 34 cm3/obr
• Kierunek obrotów: prawy
• Maksymalna prędkość obrotowa: 2500 obr/min
• Maksymalne ciśnienie robocze: 22 MPa
• Maksymalne ciśnienie we współpracy z przekładnią: do 17 MPa
• Port ssanie D1: 40mm (4xM8) , B1: 19mm
• Port tłoczenie D2: 51mm (4xM10) , B2: 27mm
• Gwinty wyjściowe przyłączy: M27x2

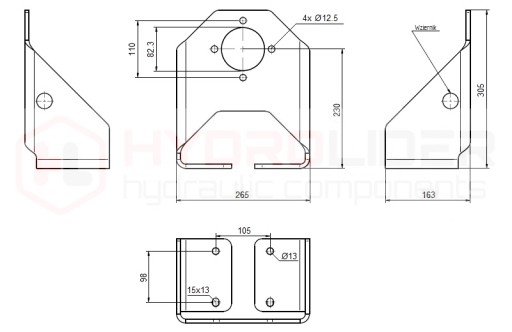

Dane techniczne wspornika:

Polecany do pracy z przekładniami napędzającymi duże pompy grupy 3 (30) o wydajności powyżej 26cm3/obr. Solidna konstrukcja i grubosć blachy z jakiej jest

wykonany zapewnia stabilizację i zminimalizowanie drgań, które mogą z czasem uszkodzić pompę lub przekładnię.

Materiał: stal ; Powłoka: ocynk ; Grubość blachy: 8mm

Ważne !!!

Komplety firmy Agricola  zostały zaprojektowane w ten sposób, by można je było łatwo samodzielnie złożyć. Z uwagi na bezpieczeństwo towaru w

transporcie oraz ograniczenia wynikające z regulaminu firm kurierskich, zestaw wysyłany jest w stanie nieskręconym.
