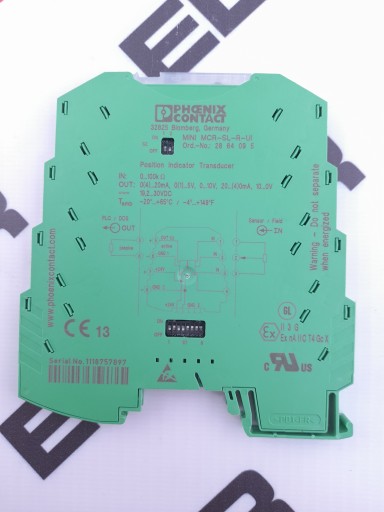

PHOENIX CONTACT MCR-SL-R-UI 2864095

Pomiarowe przetworniki położenia potencjometru MINI MCR-SL-R-UI o szerokości 6,2 mm konwertują procentowo położenie potencjometrów w znormalizowany sygnał analogowy. Jeśli nie ma możliwości wykorzystania pełnego zakresu potencjometru, to dostępny od zewnątrz przesuwny klawisz służy do określenia górnego i dolnego zakresu wartości końcowej potencjometru. Do tej ustawionej wartości końcowej sygnał wyjściowy odnosi się od 0 % do 100 %.

Dostępne z boku obudowy łączniki DIP umożliwiają konfigurowanie następujących parametrów:

- sygnał wyjściowy,

- automatyczne rozpoznawanie potencjometru,

- wykrywanie przerwania przewodu pętli oraz

- rodzaj analizy błędów.

Napięcie zasilania (19,2 V DC do 30 V DC) może zostać dostarczone albo poprzez zacisk przyłączeniowy modułu lub w zestawie poprzez łącznik do szyn zbiorczych.

Dane techniczne

• Typ produktu: Pomiarowy przetwornik położenia potencjometru
• Rodzina produktów: MINI Analog
• liczba kanałów: 1
• Konfiguracja: Przełącznik DIP

Właściwości izolacji

• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2

Parametry elektryczne

• Liczba kanałów: 1
• Maksymalna utrata mocy w warunkach znamionowych: 235,5 mW
• odpowiedź na wymuszenie skokowe (0-99%): < 30 ms
• Maks. współczynnik temperaturowy: < 0,02 %/K
• Typowy współczynnik temperaturowy: < 0,02 %/K
• maksymalny błąd przenoszenia: < 0,2 %

Separacja galwaniczna Wejście/wyjście/zasilanie

• Znamionowe napięcie izolacji: 30 V AC

50 V DC

• Napięcie probiercze: 1,5 kV AC (50 Hz, 60 s)
• Izolacja: Izolacja podstawowa wg IEC/EN 61010

Zasilanie

• znamionowe napięcie zasilania: 24 V DC
