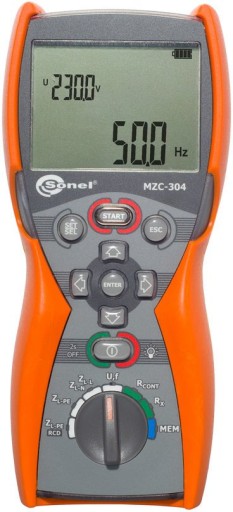

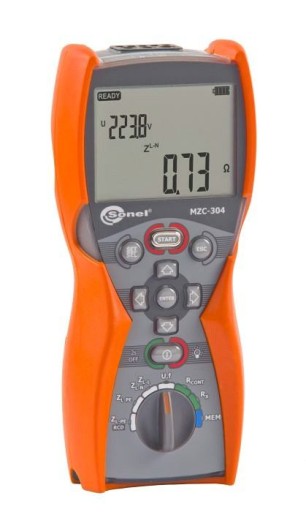

Измеритель сопротивления контура Sonel MZC-304 WMPLMZC304

Miernik pętli impedancji pętli zwarcia Sonel MZC-304 WMPLMZC304

Najmniejszy na rynku przyrząd do pomiarów impedancji pętli zwarcia (sieci 230/400 V) oraz ciągłości połączeń ochronnych i wyrównawczych. Pomiary pętli zwarcia wykonywane są z rozdzielczością 0,01 ? (również podczas pomiarów w sieciach zabezpieczonych wyłącznikami RCD). Podświetlana klawiatura oraz obudowa o stopniu ochrony IP67 odporna na uszkodzenia ułatwiają pracę w trudnych warunkach.

Pomiar impedancji pętli zwarcia ZL-PE, ZL-N, ZL-L, rezystancji i reaktancji pętli zwarcia.Pomiar impedancji pętli zwarcia ZS- zakres pomiarowy wg IEC 61557 - 3: 0,13...2000 ?

• napięcie nominalne pracy UnL-N / UnL-L: 220/380 V, 230/400 V, 240/415 V,
• zakres roboczy napięć: 180…270 V (dla ZL-PE i ZL-N) oraz 180…460 V (dla ZL-L),
• częstotliwość nominalna sieci fn: 50 Hz, 60 Hz,
• zakres roboczy częstotliwości: 45…65 Hz,
• maksymalny prąd pomiarowy: 7,6 A dla 230 V (30 ms), 13,3 A dla 400 V (30 ms),
• kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej,
• miernik wylicza prąd zwarciowy dla napięć nominalnych.

Bezpieczeństwo elektryczne:

• rodzaj izolacji: podwójna, zgodnie z PN-EN 61010, 61557:2007 - 01
• kategoria pomiarowa: III 600 V (CAT IV 300 V)
• stopień ochrony obudowy wg PN-EN 60529: IP67

Pozostałe dane techniczne:

• zasilanie miernika: pakiet akumulatorów lub baterii alkalicznych (rozmiar AA, 4 szt.)
• wydajność akumulatorów (pętla zwarcia): min.5000 pomiarów

Nominalne warunki użytkowania:

• temperatura pracy: 0...+50°C
• wilgotność: 20 - 80%
• Nominalne napięcia sieci: 220/380 V, 230/400 V, 240/415 V

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Przyrząd spełnia wymagania norm:

• PN-EN 61010 - 1 (wymagania ogólne dot. bezpieczeństwa)
• PN-EN 61010 - 031 (wymagania szczegółowe dot. bezpieczeństwa)
• PN-EN 61326 (kompatybilność elektromagnetyczna)
• PN-EN 61557 - 10 (wymagania dla przyrządów wielofunkcyjnych)
• PN-IEC 60364 - 6-61 / PN-HD 60364 - 6 (wykonywanie pomiarów-sprawdzanie)
• PN-IEC 60364 - 4-41 / PN-HD 60364 - 4-41 (wykonywanie pomiarów-ochrona przeciwporażeniowa)
• PN-EN 04700 (wykonywanie pomiarów-badania odbiorcze)

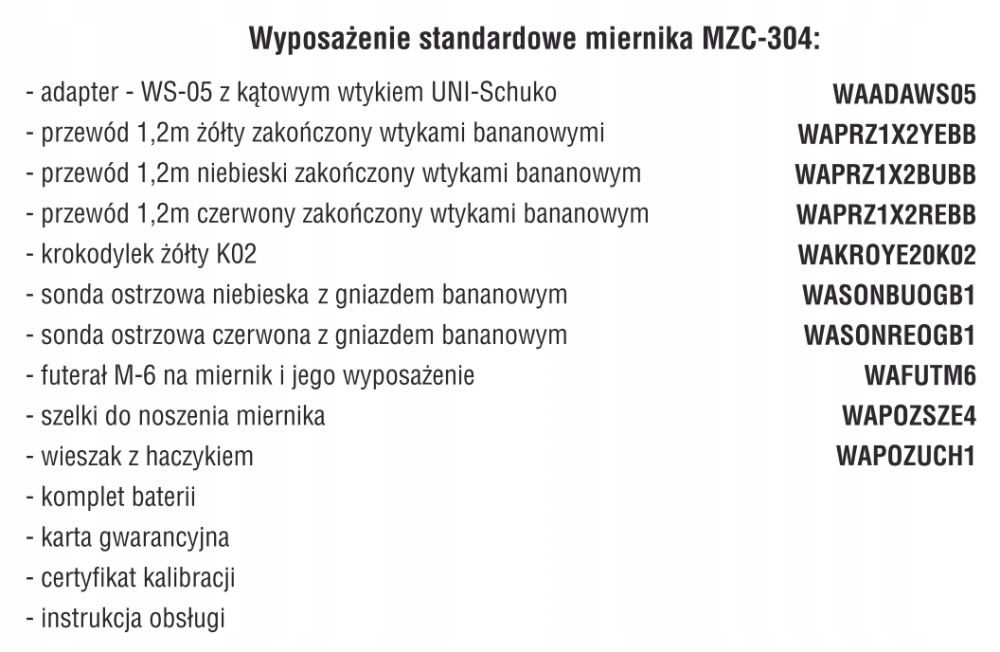

W KOMPLECIE ZESTAW AKCESORIÓW
