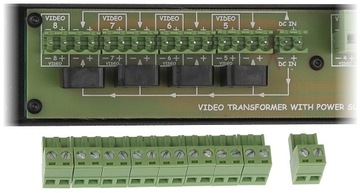

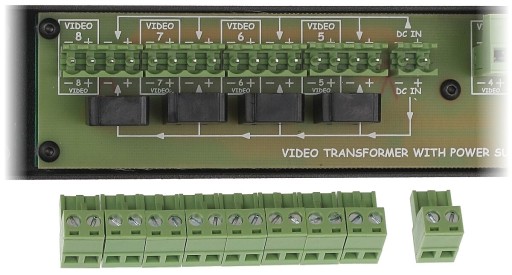

ВИДЕОТРАНСФОРМАТОР TR-16H/DC/R19

TRANSFORMATOR WIDEO TR-16H/DC/R19

DELTA

Standard: AHD - 8 Mpx 4K UHD, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC ; Rodzaj urządzenia: Pasywne ; Liczba kanałów: 16 Wideo + DC ;

• Waga: 0.6800
• Długość: 515
• Szerokość: 125
• Wysokość: 55

TR-16H/DC/R19 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP) Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m @ PAL (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania

Urządzenie składa się z 4 niezależnych modułów zasilania (patrz schemat poniżej) co pozwala na różne konfiguracje Przesył zasilania 12V DC umożliwia zastosowanie TR-1M/70 oraz TR-1PV/70 Część wyjść może być także zasilana 12V, reszta np. 40V co umożliwia przesył zasilania na większe odległości (aplikacja z TRN-1/400, ZK-40/6 lub ZK-40/16)

Standard: AHD - 8 Mpx 4K UHD, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSCPrąd wejściowy: 4  x max. 10 AMaksymalne napięcie zasilania: max. 40 V / 28 V ACMaks. prąd wyjściowy pojedynczego wyjścia: 2.5 ARodzaj urządzenia: PasywneLiczba kanałów: 16 Wideo + DCNapięcie we/wy 75Ω (CVBS): 1 VppZasięg wideo: 250 m @ 720p - UTP kat. 5e 400 m @ CVBS - PAL / NTSC - UTP kat. 5eTłumienie: 4.43 MHz @ 0.09 dB 11 MHz @ 0.42 dB 21 MHz @ 1.04 dB 38 MHz @ 0.85 dB 42 MHz @ 1.00 dB 67.5 MHz @ 0.87 dBImpedancja złącza symetrycznego: 100 ΩTyp złącz: Wideo - 16  x BNC Gniazdo DC - Zaciski kabloweTyp złącza symetrycznego: Zaciski kabloweTyp obudowy: RACK 19", 1UDopuszczalna względna wilgotność otoczenia: < 95 %Temperatura pracy: -10 °C ... 55 °CZasięg zasilania: Zasilanie 12V DC

353 m @ 50 mA

235 m @ 75 mA

176 m @ 100 mA

141 m @ 125 mA

117 m @ 150 mA

88 m @ 200 mA

70 m @ 250 mA

58 m @ 300 mA

50 m @ 350 mA

44 m @ 400 mA

39 m @ 450 mA

35 m @ 500 mA

29 m @ 600 mA

25 m @ 700 mA

22 m @ 800 mA

19 m @ 900 mA

17 m @ 1000 mA

Waga: 0.56 kgWymiary: 483  x 44  x 53 mmGwarancja: 3 lataProducent / Marka: DELTA
