Безопасная группа 6 бар для диафрагмы DHW.

GRUPA BEZPIECZEŃSTWA 6 BAR DO NACZYNIA PRZEPONOWEGO CWU NIERDZEWNA INOX

➡️ DANE TECHNICZNE:

Rodzaj zaworu: grupa bezpieczeństwa

Materiał: stal nierdzewna AISI 304

Średnica wyjść: GW 3/4" , GW 3/4"

Ciśnienie otwarcia zaworu: 6 bar

Zakres manometru: 0-6 bar

Temperatura robocza: do 95°C

Długość całkowita: 250mm

Maksymalna wielkość naczynia:

• średnica 330mm
• Pojemność 35 L

➡️ Zastosowanie:

Grupy bezpieczeństwa to kompleksowy element zabezpieczający i usprawniający działanie instalacji. Od spodu grupy znajdują się dwa wyjścia z gwintem wewnętrznym służące do montażu naczynia przeponowego, a także do podłączenia z instalacją. Opcjonalnie można zamontować zawór stopowy naczynia przeponowego. Nierdzewne grupy bezpieczeństwa ponadto nie korodują!

➡️ Zawory bezpieczeństwa służą do zabezpieczenia urządzenia przed nadmiernym wzrostem ciśnienia w instalacji. W momencie przekroczenia maksymalnego dopuszczalnego przez zawór ciśnienia, sprężyna wewnątrz dociska się, otwierając drogę dla wody z instalacji powodując jej wyrzut. Przy montażu zaworu bezpieczeństwa należy pamiętać o zachowaniu zasad bezpieczeństwa. Zawór może wyrzucić gorącą wodę przy przekroczeniu ciśnienia, tym samym należy skierować zawór w stronę nieużytkową przez ludzi, bez dostępu do elektroniki i innych urządzeń. Dla zwiększenia bezpieczeństwa należy wykorzystać gwint wewnętrzny zaworu kierując wyrzut wody bezpiecznym kierunku. Pod żadnym pozorem nie wolno zaślepiać zaworu od strony wyrzutu.

➡️ Odpowietrznik automatyczny pozbywa się powietrza wewnątrz instalacji. W środku korpusu odpowietrznika zamontowany jest pływak, który połączony jest z dźwignią. Jeżeli w instalacji nie ma powietrza (wysoki poziom medium w odpowietrzniku), pływak znajduje się w górnym położeniu, a dźwignia zamyka otwór wentylacyjny w pokrywce odpowietrznika. Jeżeli w instalacji pojawi się powietrze, zbiera się ono w odpowietrzniku. Poziom medium w odpowietrzniku obniża się i pływak opada w dół. Jednocześnie pływak pociąga za sobą dźwignię i otwiera otwór wentylacyjny. Powietrze wydostaje się na zewnątrz. Gdy powietrze zostanie usunięte, poziom medium wzrośnie i pływak podniesie się, dociskając dźwignię do otworu wentylacyjnego, zamykając go.

➡️ Manometr służy do odczytu ciśnienia wewnątrz instalacji.

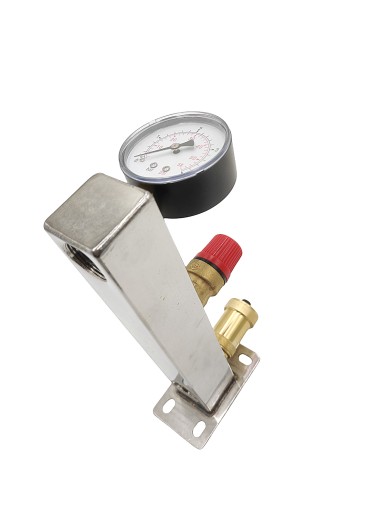

➡️ Wykonanie:

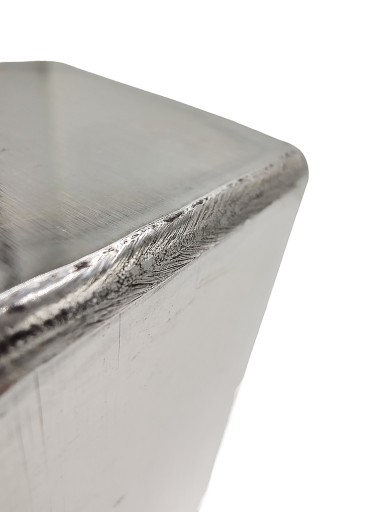

• korpus wykonany ze stali nierdzewnej AISI 304
• manometr w czytelnej skali
• zawór bezpieczeństwa z możliwością montażu na prawą lub lewą stronę

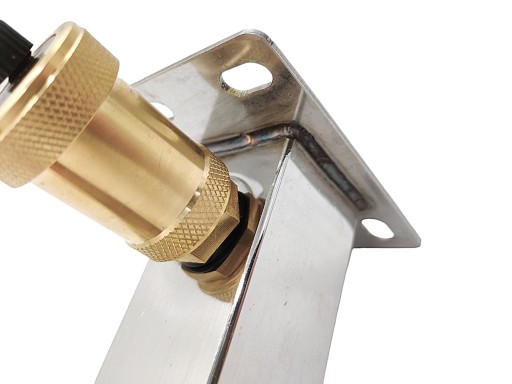

• odpowietrznik automatyczny z zaworem stopowym

Zdjęcia produktu są autorskie
