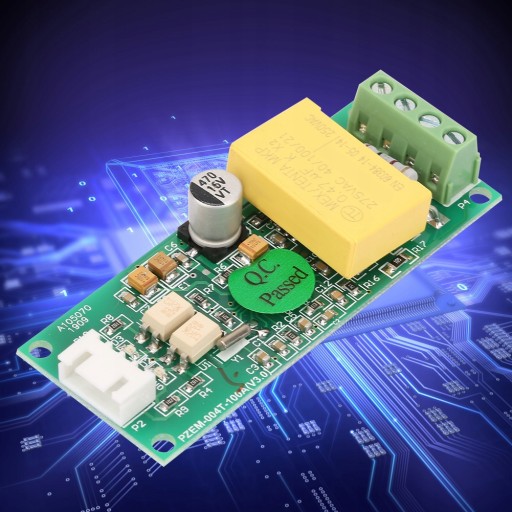

Peacefair PZEM-004T Амперметр переменного тока 100А

⭐MIERNIK AMPEROMETR PEACEFAIR PZEM-004T AC 100A⭐

⭐Opis:

Jest to moduł testowy monitorowania elektrycznego, który może być używany do testowania mocy, energii, napięcia i prądu, a następnie wyświetlany na komputerze lub innych terminalach. Może przechowywać dane, gdy wyłączenie zasilania, i przechowywać zgromadzone dane energii przed wyłączeniem zasilania. Zaprojektowany z jednym przyciskiem reset, można zresetować dane energetyczne po prostu naciskając jeden przycisk. Port szeregowy TTL może komunikować się, czytać i ustawiać parametry z różnymi terminalami poprzez adapter USB.

⭐Cechy:

✅Jest to moduł testowy monitorowania elektrycznego, który może być używany do testowania mocy, energii, napięcia i prądu.

✅Połączenie tego modułu jest podzielony na 2 części: napięcie, prąd połączenie wejściowe i komunikacji portu szeregowego, i można użyć różnych adapterów TTL, aby uczynić go komunikować się z różnych terminali.

✅Moduł testowy jest przeznaczony do testowania wysokiej mocy sprzętu i można obserwować proces akumulacji intuicyjnie dla niskiej mocy (w ciągu 100W) test obciążenia.

✅Istnieje przycisk na module do resetowania energii, po prostu naciśnij i przytrzymaj przycisk przez 5 sekund i zwolnij, a następnie naciśnij przycisk ponownie, aby zakończyć reset energii.

✅Wyświetla przez PC lub innych terminali, i można pobrać oprogramowanie dla PC. Dla innych terminali, to musi być zaprogramowany przez siebie.

⭐Specyfikacje:

✅Working Voltage: 80~260VAC

✅Napięcie testowe: 80~260VAC

✅Moc znamionowa: 100A/22000W

✅Częstotliwość pracy: 45-65Hz

✅Dokładność pomiaru: 1.0

✅Rozmiar tablicy: 7.3 x 3 x 2.3cm / 2.87 x 1.18 x 0.9"

✅Display Format:

1. Test mocy Zakres: 0~22kW

0 ~ 10kW, format wyświetlania to 0.000 ~ 9.999

10 ~ 22kW, format wyświetlania to 10.00 ~ 22.00

2. Test energii Zakres: 0~9999kWh

0 ~ 10kWh, format wyświetlania to 0.000 ~ 9.999

10 ~ 100kWh, format wyświetlania to 10.00 ~ 99.99

100 ~ 1000kWh, format wyświetlania to 100.0 ~ 999.9

1000 ~ 9999kWh i powyżej, format wyświetlania to 1000 ~ 9999

3. Test napięcia Zakres: 80~260VAC

Format wyświetlania to 110.0 ~ 220.0

4. Test prądu Zakres: 0~100A

Format wyświetlania to 00.00 ~ 99.99

Port szeregowy komunikacji

Ten moduł jest zaprojektowany z TTL szeregowego portu danych, można odczytać i ustawić odpowiednie parametry za pośrednictwem portu szeregowego. Jeśli trzeba komunikować się z urządzeniem, które ma USB lub RS232 (np. komputer), TTL adapter jest wymagane. W poniższej tabeli znajdują się protokoły komunikacyjne tego modułu:

Funkcja

Głowica

Dane1- Dane5

Suma

Napięcie

B0

C0 A8 01 01 00 (Komputer wysyła polecenie odczytu wartości napięcia)

1A

A0

00 E6 02 00 00 (Miernik odpowiada, że wartość napięcia wynosi 230.2V)

88

Prąd

B1

C0 A8 01 01 00 (Komputer wysyła polecenie odczytu wartości prądu)

1B

A1

00 11 20 00 00 (Miernik odpowiada, że wartość prądu wynosi 17.32A)

D2

Średnia moc

B2

C0 A8 01 01 00 (Komputer wysyła polecenie odczytu wartości mocy średniej)

1C

A2

08 98 00 00 00 (Miernik odpowiada, że wartość mocy czynnej wynosi 2200w)

42

Odczytać energię

B3

C0 A8 01 01 00 (Komputer wysyła polecenie odczytu wartości energii)

1D

A3

01 86 9f 00 00 (Licznik odpowiada, że wartość energii wynosi 99999wh)

C9

Ustaw adres modułu

B4

C0 A8 01 01 00 (Komputer wysyła polecenie ustawienia adresu, adres to 192.168.1.1)

1E

A4

00 00 00 00 (Miernik odpowiada, że adres został pomyślnie ustawiony)

A4

Ustaw próg alarmu zasilania

B5

C0 A8 01 01 14 (komputer wysyła polecenie ustawienia progu alarmu zasilania)

33

A5

00 00 00 00 (Miernik odpowiada, że próg alarmu zasilania został pomyślnie ustawiony)

A5

Ilustracja protokołu komunikacyjnego:

1. Ustaw adres komunikacyjny: 192.168.1.1

Reply Data: A4 00 00 00 00 00 A4

W komendach wysyłających: B4 + C0 + A8 + 01 + 01 + 00 = 21E (szesnastkowo), dane sumy skumulowanej to 21E, weź dwa ostatnie bajty 1E jako dane sumy skumulowanej w poleceniach wysyłania; w danych odpowiedzi: A4 + 00 + 00 + 00 + 00 = A4 (szesnastkowo), dane sumy skumulowanej to A4, czyli dane sumy skumulowanej w odpowiedzi.

2. Ustawić próg alarmu mocy: 20 KW

Dane odpowiedzi: A5 00 00 00 00 00 A5

Wartość alarmu mocy tego modułu oparta jest na jednostkach KW, a minimalna wartość alarmu to 1KW, maksymalna wartość to 22KW.

3. Odczytać napięcie

Dane odpowiedzi: A0 00 E6 02 00 00 88

4. Odczytać prąd
