Кабель для подключения камеры заднего вида в Nissan Leaf

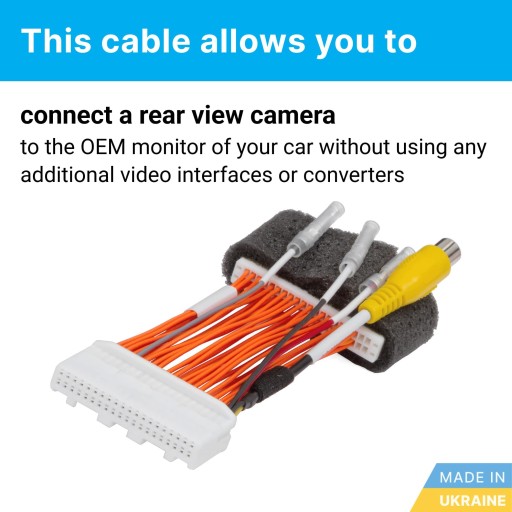

Kabel do podłączenia kamer cofania w samochodach Nissan Leaf ze standardowym systemem multimedialnym Nissan EV GEN1 i Nissan EV GEN2. Za pomocą tego kabla można zainstalować niefabryczną kamerę na zasadzie Plug&Play bez uszkodzenia standardowych przewodów.

Obraz z kamery zostanie automatycznie wyświetlony na ekranie po włączeniu biegu wstecznego. Na obraz będą nakładać się linie adaptacyjne, które będą obracać się przy skręcie kierownicy. Adaptacyjne linie parkingowe można regulować w menu serwisowym. Połączenie odbywa się do złącza 40-pin. W zależności od modelu radia, to gniazdo może znajdować się w innym miejscu niż na schemacie połączeń. Po podłączeniu zestawu, urządzenia które używają to gniazdo nie będą naruszone i będą pracować tak jak poprzednio.

Uwaga! Jeśli radioodtwarzacz nie był fabrycznie zainstalowany, w przewodach podłączonych do odtwarzacza może brakować sygnału aktywacji biegu wstecznego. Dla takich przypadków w naszym kablu przewidziany jest szary przewód z napisem REV. Do tego przewodu należy podłączyć +12 V, które pojawiają się po włączeniu biegu wstecznego, na przykład, od świateł cofania. Oprócz tego, w diagnostycznym menu radioodtwarzacza sprawdić podłączenie tego sygnału aktywacji.

Uwaga! Dodatkowo zainstalowana kamera cofania musi być stale zasilana od linii ACC (pierwszy obrót klucza), inaczej wejście dla kamery będzie nieaktywne. W zależności od rodzaju kamery, a mianowicie napięcia, od którego aparat działa, będzie można wykorzystać wyjściowe napięcie +6 V, które wydaje monitor. Jeśli kamera wymaga do zasilania więcej +6 V, podłącz zasilanie do linii ACC.

Kompatybilność

Urządzenie główne: Clarion z motoryzowanym wyświetlaczem

Model:

Leaf 2010-2017

e-NV200 2014-2017

Dodatkowy warunek zgodności:

-Samochody dla wszystkich rynków EU, USA, JP

-Radioodtwarzacze z nawigacją lub bez nawigacji

Uwaga! Obsługiwane są tylko kamery w formacie NTSC.

ID: 871912
