TP4056 18650 Зарядное устройство для литий-ионных аккумуляторов Micro USB

Moduł ładowarki ogniw 18650, oraz akumulatorów Li-ion

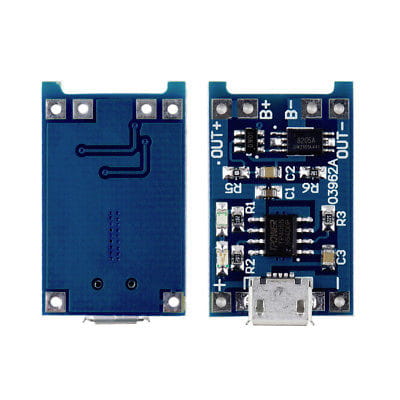

Oparty na układzie TP4056 w obudowie SO8 - dodatkowo z zabezpieczeniem na układzie DW01A z zewnętrznymi kluczami N MOS układu 8205A OPIS : Układ umożliwia szybkie ładowanie ogniw typu 18650, oraz akumulatorów typu Li-ion. Ta wersja ładowarki rozbudowana jest o o monitor prądu rozładownia i przekroczenia dolnego progu napięcia, za co odpowiada układ DW01A w obudowie SOT23-6, z zewnętrznymi kluczami NMOS układu 8205A - obudowa SSOP8. Zasilać moduł można dzięki gniazdu Micro USB, umieszczonego na płytce jak również za pomocą przewodów lutowanych do pól lutowniczych.

Specyfikacja :

• Moduł ładowania z układem TP4056
• Wymiary : 2,6 x 1,7cm
• Napięcie wejściowe : 5V
• Ładowanie napięciem 4,2V ( +/- 1% )
• Max. prąd ładowania 1000mA (prąd ładowania można zmienić, wstawiając inną wartość rezystora R3). Sprzedawany moduł wartość ma ustawioną na ładowanie prądem 1000mA.

R3 (kOhm) I Bat (mA)

30 - 20

50 - 70

10 - 130

5 - 250

4 - 300

3 - 400

2 - 580

1,66 - 690

1,5 - 780

1,33 - 900

1,2 - 1000

• Ochrona komórek nadmiernego rozładowania napięcia 2,5V
• Ładowanie i ochrona komórek w jednym czasie
• Dwie diody LED sygnalizacyjne : czerwona - ładowanie, zielona - ładowanie zakończone
• Złącze Micro USB może być używane do ładowania baterii litowych przez ładowarkę bezpośrednio do telefonu. W przepadku wykorzystania do ładowania układu, ładowarki do telefonu, upewnij się aby pobór prądu wynosił ponad 1A, w przeciwnym razie może nie działać poprawnie.

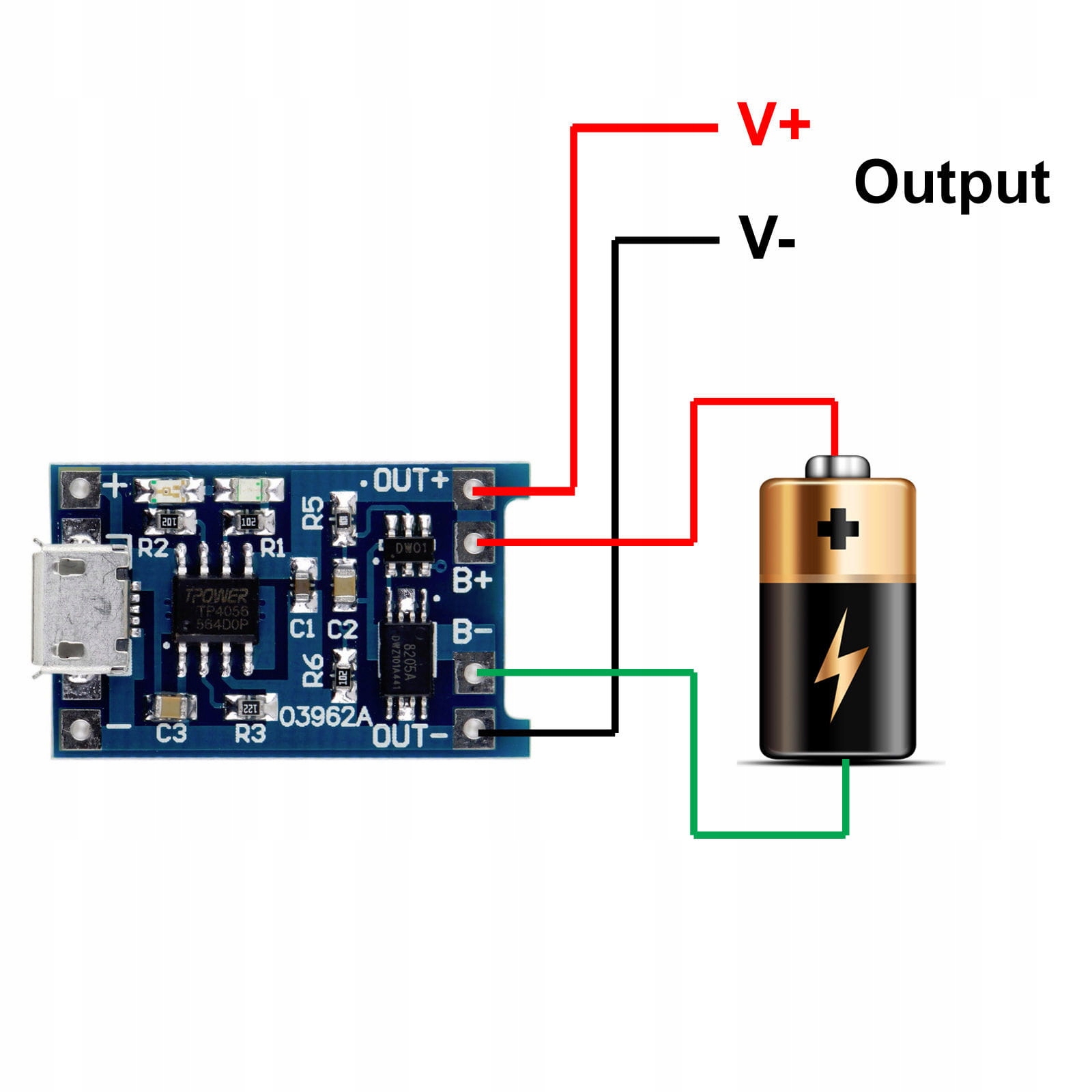

• Podłącz "B+" do elektrody dodatniej akumulatora ładowanego, a "B-" do ujemnej
• Układ który chcemy zasilić z akumulatora należy połączyć z "OUT+" i "OUT-"
• Podczas ładowania należy odłączyć obciążenie akumulatora
