МУЛЬТИПЛИКАТОР 1:3,8 М Ш + НАСОС 40 Л ГИДРОЛИДЕР WL

MULTIPLIKATOR MAŁY "MINI"

W ZESTAWIE Z POMPĄ HYDRAULICZNĄ I

WSPORNIKIEM MOCUJĄCYM DO

PODSTAWY

Skład zestawu:

• Multiplikator 1:3.8
• Wspornik mocujący
• Pompa zębata 20 cm3
• Sprzęgło łączące
• Śruby i przyłącza

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.45.06.042

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Kompaktowy zestaw, idealnie nadaje się do małych i średnich maszyn leśnych, budowlanych, ciągników i innych posiadających na wyjściu wałek  WOM. Mała przekładnia pozwala zamontować zestaw w miejscach trudno dostępnych oraz na ciągnikach i maszynach, które posiadają mało miejsca  na zamontowanie przekładni.

Stosowany wszędzie tam, gdzie oryginalna pompa hydrauliczna zamontowana w maszynie nie jest wystarczająco mocna i wydajna lub w przypadku gdy potrzebny jest dodatkowy, nowy układ hydrauliczny potrzebny do sterowania nowo zainstalowanym sprzętem.

Dane techniczne zestawu:

Przekładnia montowana jest na wałek WOM za pomocą zatrzasku, rozwiązanie to powoduje, że można ją dość szybko zamontować lub zdemontować w przypadku gdy okaże się, że jest nam potrzebny WOM do innej maszyny.

Wydajność zestawu:

Wydajność zależy od obrotów wałka WOM, do którego zestaw jest podpięty. Im wyższe obroty na WOM, tym bardziej wydajna jest pompa.

Wydajność zestawu w l/min względem obrotów na wałku WOM:

• 220obr/min na WOM wydajność 17L/min
• 320obr/min na WOM wydajność 24L/min
• 430obr/min na WOM wydajność 32L/min
• 540obr/min na WOM wydajność 40L/min

Wydajność zestawu w l/min względem obrotów silnika w ciągnikach C-330, C-360, C-385, ZETOR, MF 255 i pochodnych:

• 800obr/min na silniku wydajność 17L/min
• 1200obr/min na silniku wydajność 24L/min
• 1600obr/min na silniku wydajność 32L/min
• 2000obr/min na silniku wydajność 40L/min

Dane techniczne przekładni:

• Przełożenie: 1:3.8 Moc max: 10 kW
• Pasuje na typowy wałek WOM 1,3/8"
• Obroty na wałku WOM: max 540 obr/min
• Posiada wizjer do sprawdzenia poziomu oleju przekładniowego
• Możliwość pracy z pompami drugiej grupy
• Materiał: korpus - aluminium, koła zębate - stal

Wymaga zalania olejem przekładniowym.

Przy pierwszym użyciu, dla zwiększenia żywotności przekładni, zaleca się wymianę oleju po pierwszych 50 roboczogodzinach.

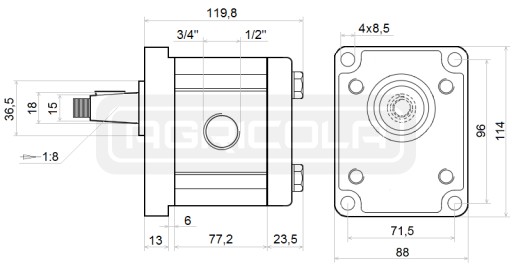

Dane techniczne pompy:

• Objętość geometryczna: 20 cm3/obr
• Kierunek obrotów: prawy
• Maksymalna prędkość obrotowa: 2500 obr/min
• Maksymalne ciśnienie robocze: 25 MPa
• Maksymalne ciśnienie we współpracy z przekładnią: do 16 MPa

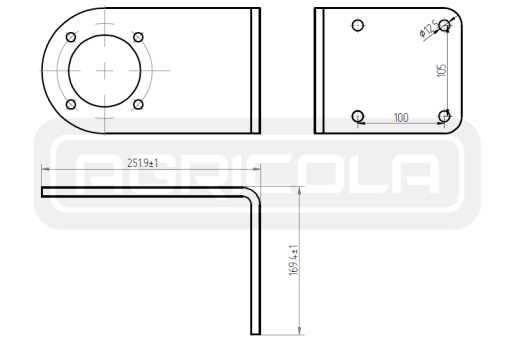

Dane techniczne wspornika:

Wspornik stabilizuje multiplikator podczas pracy, umożliwia zamocowanie multiplikatora do podstawy w dowolnym miejscu na maszynie z dala od ciągnika lub jednostki napędowej.

• Materiał: stal
• Powłoka: ocynk
• Grubość blachy: 8mm

Ważne !!!

Komplety firmy Agricola zostały zaprojektowane w ten sposób, by można je było łatwo samodzielnie złożyć. Z uwagi na bezpieczeństwo towaru w transporcie oraz ograniczenia wynikające z regulaminu firm kurierskich, zestaw wysyłany jest w stanie nieskręconym.
