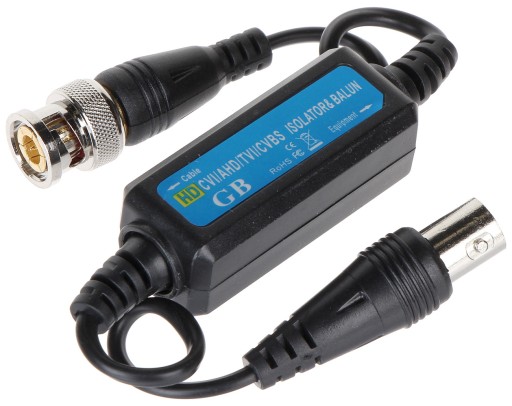

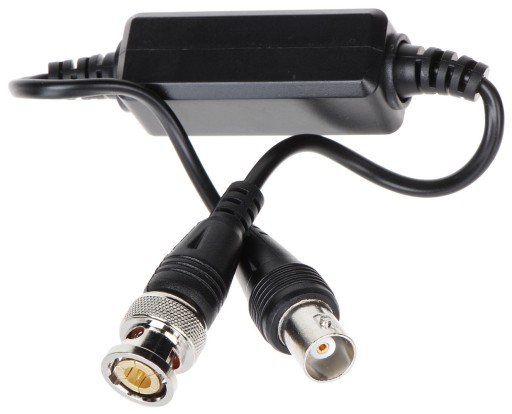

SEPARATOR WIDEO D-SEP/HD

Separator wideo D-SEP/HD jest pasywnym urządzeniem, które eliminuje lub zmniejsza zakłócenia sygnału wynikające z różnicy potencjałów pomiędzy urządzeniami i prądami płynącymi masą sygnałową. Urządzenie zapewnia separację galwaniczną między torem sygnałowym, a pętlą masy i przeznaczone jest do aplikacji wykorzystujących standard sygnału: AHD, HD-CVI, HD-TVI, CVBS.

Uwaga! Urządzenie D-SEP/HD wymaga prawidłowego połączenia: Cable (gniazdo BNC) – sygnał z kamery (linia przesyłowa), Equipment (wtyk BNC) – rejestrator, monitor.

Standard:

• AHD - 4 Mpx
• HD-CVI - 4 Mpx
• HD-TVI - 5 Mpx
• CVBS - PAL / NTSC

Rodzaj urządzenia: Pasywne Liczba wejść: 1 szt. Gniazdo BNC Liczba wyjść: 1 szt. Wtyk BNC Impedancja wejściowa: 75 Ω Impedancja wyjściowa: 75 Ω Separacja galwaniczna między wejściami a wyjściami: 25 V DC Tłumienie:

• 4.43 MHz @ 0.34 dB
• 11 MHz @ 0.42 dB
• 21 MHz @ 0.59 dB
• 38 MHz @ 0.91 dB
• 42 MHz @ 0.91 dB
• 67.5 MHz @ 1.01 dB

Szerokość pasma: 200 MHz Zasilanie

Temperatura pracy: -20 °C ... 55 °C
