Адаптер VGA/HDMI EDID для программатора XGecu T56

Adapter ułatwiający pracę przy serwisie telewizorów i monitorów LCD  -   dedykowany dla programatora XGecu T56.

Adapter umożliwia odczytywanie informacji EDID  z podłączonego monitora poprzez złącze D-Sub 15 (VGA), HDMI lub 3-pin.

EDID (Extended display identification data) – struktura danych, w którą wyposażony jest monitor komputera, opisująca jego własności i dająca się odczytać przez kartę graficzną. Pozwala ona nowoczesnym komputerom osobistym uzyskać np. informację, jaki rodzaj monitora jest w danej chwili podłączony. EDID jest standardem opublikowanym przez Video Electronics Standards Association (VESA). Zawiera m.in. nazwę producenta, rodzaj produktu, typ filtra czy dostępne częstotliwości odświeżania i rozmiary.

Kanałem transmisji danych EDID z monitora do karty graficznej jest zazwyczaj szyna I²C. Połączenie EDID z I²C nazwano DDC2 (Display Data Channel version 2). Liczba 2 wyróżnia DDC2 od oryginalnego standardu DDC opracowanego przez konsorcjum VESA.

Dane EDID przechowywane są zazwyczaj w pamięci PROM lub EEPROM monitora.

Dodatkowo adapter umożliwia wyświetlanie obrazu kontrolnego na testowanym urządzeniu (Funkcja ta działa jedynie poprzez złącze D-SUB. Część linii HDMI nie może być podłączona z powodu wysokich częstotliwości z jakimi może pracować ten standard. Port HDMI pracuje do 900 Mb/s. Różna długość linii i ich krzyżowanie się uniemożliwiają poprawną jego pracę).

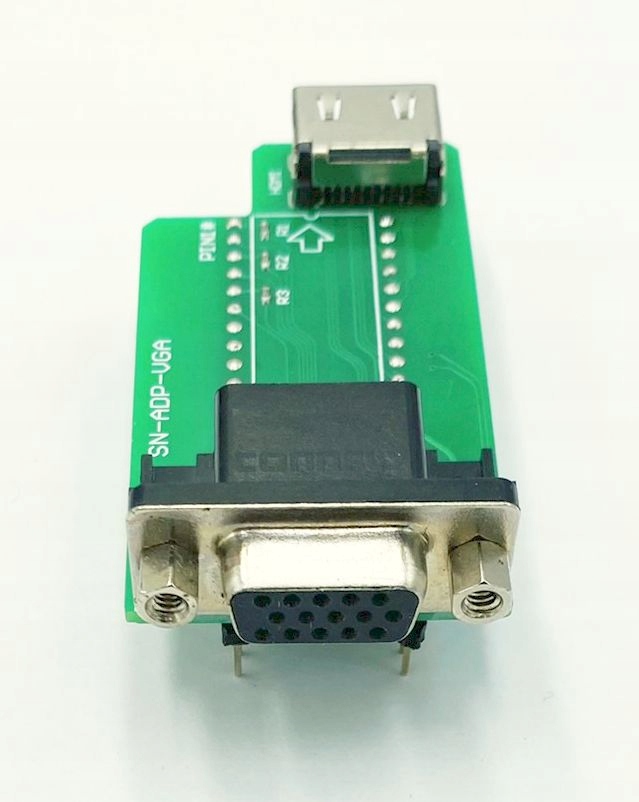

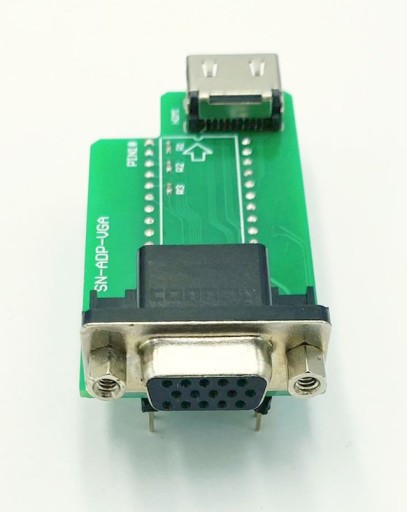

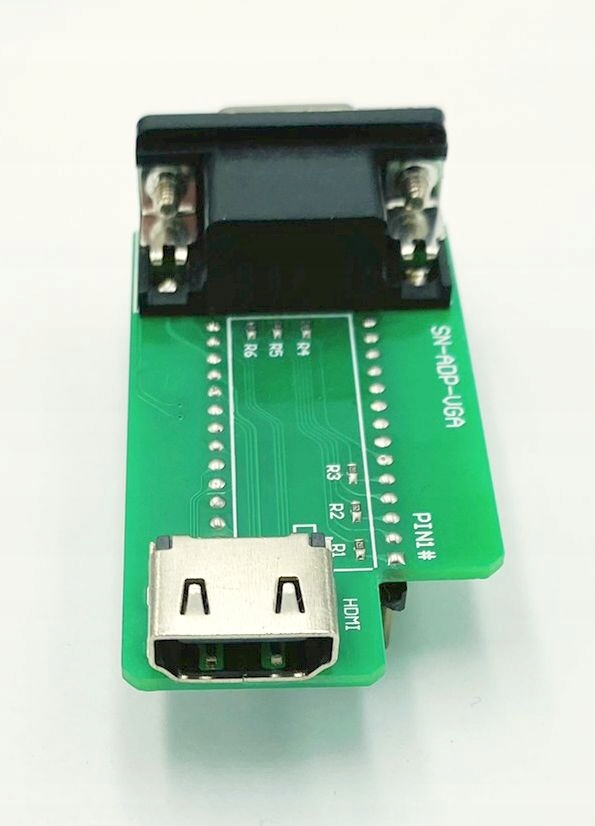

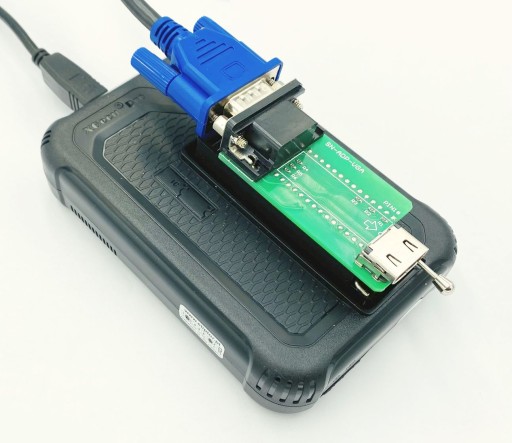

Adapter został wyposażony w złącza:

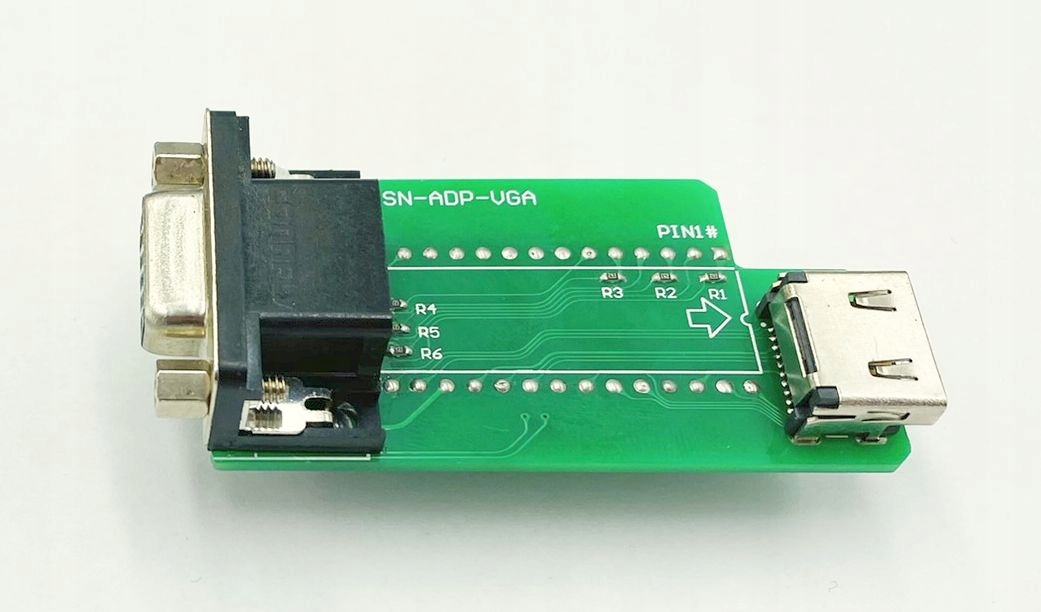

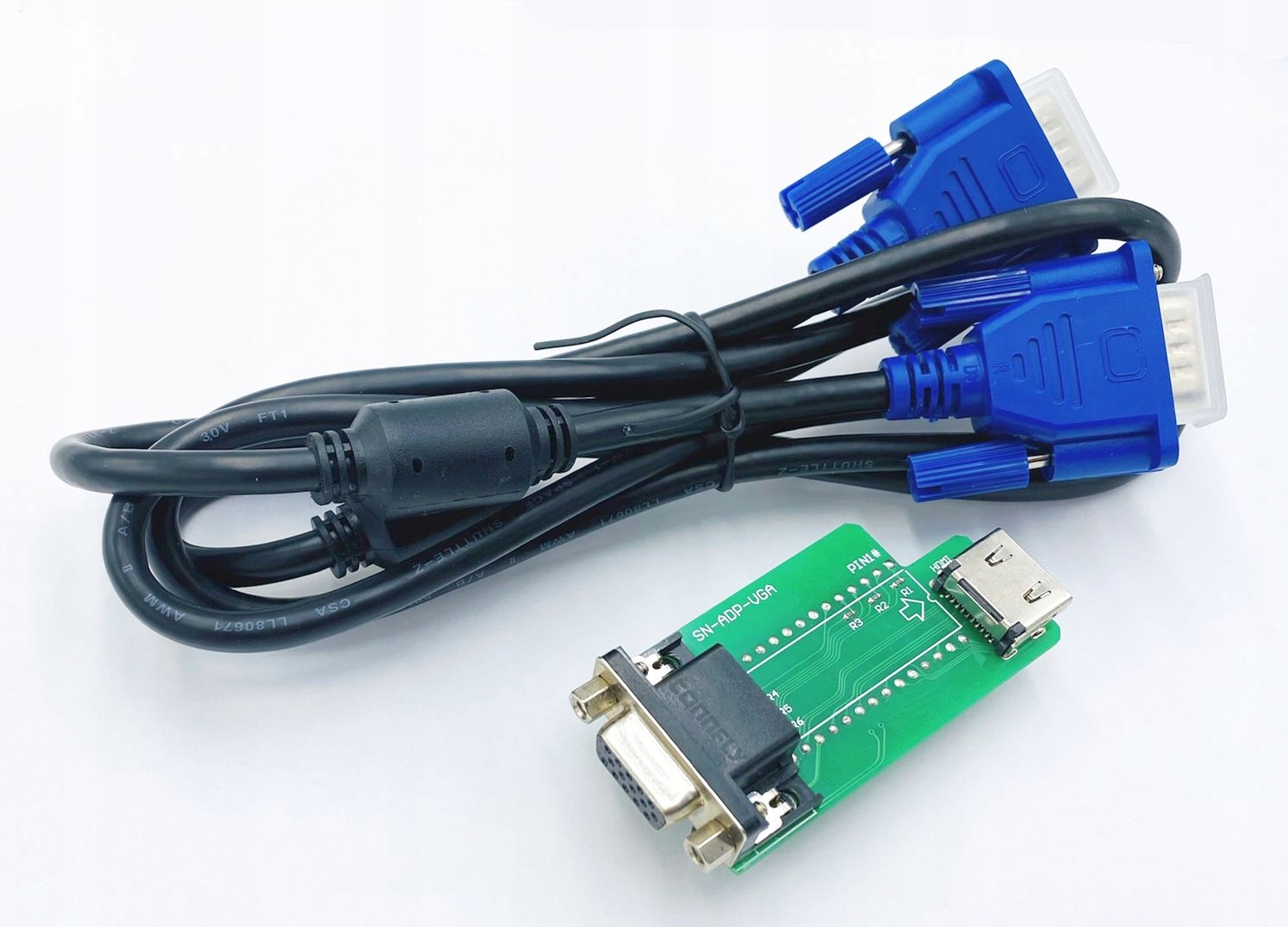

- Gniazdo D-Sub 15-pin F (VGA) - do podłączenia załączonego przewodu D-Sub 15M - D-Dub 15M.

- Gniazdo HDMI - do podłączenia standardowego przewodu HDMI

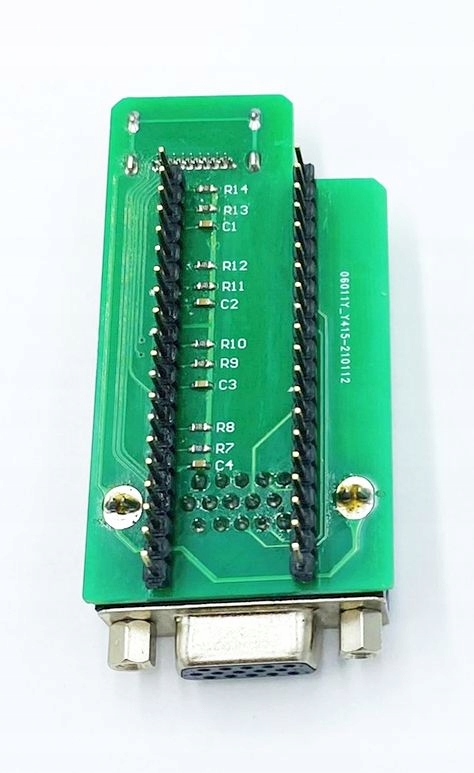

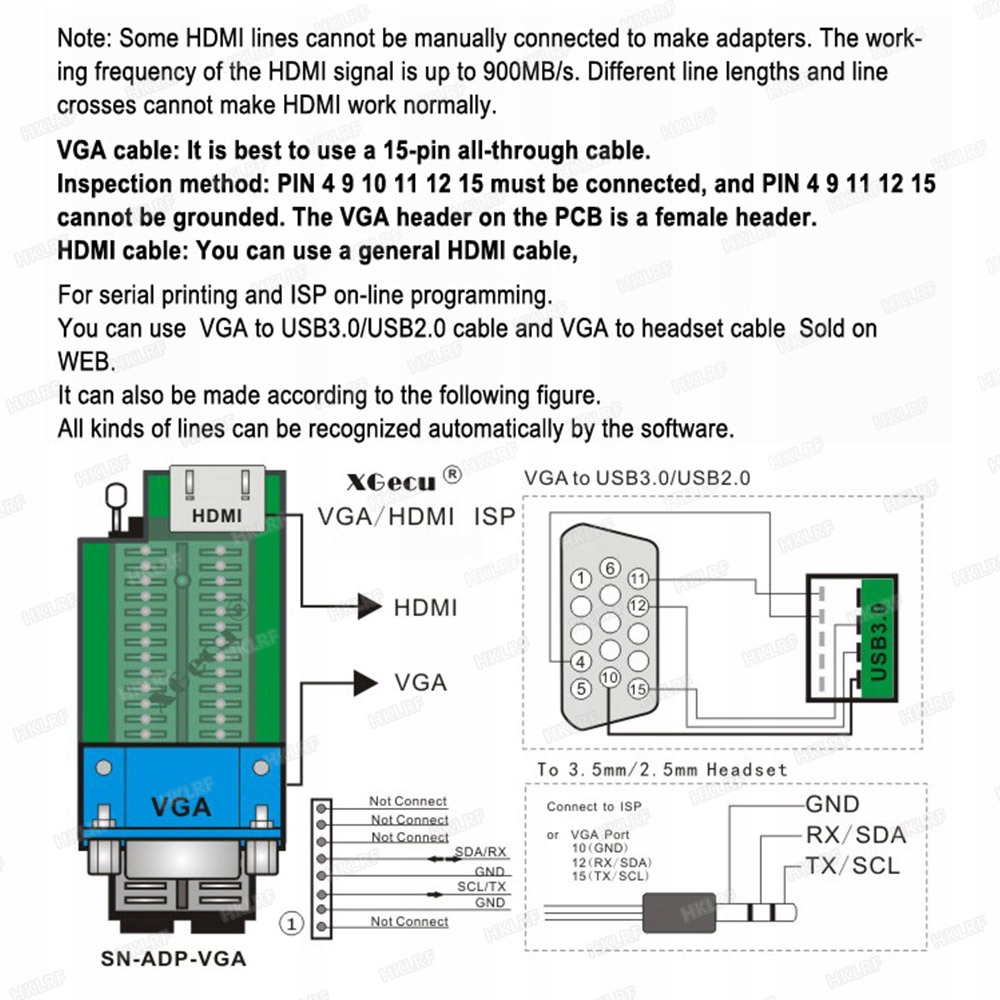

Do szeregowego odczytu danych i programowania ISP (in System Programming) można użyć własnoręcznie dorobionego przewodu z wtyczką D-Sub15M lub podłączyć się bezpośrednio do złącza ISP programatora według schematu z galerii

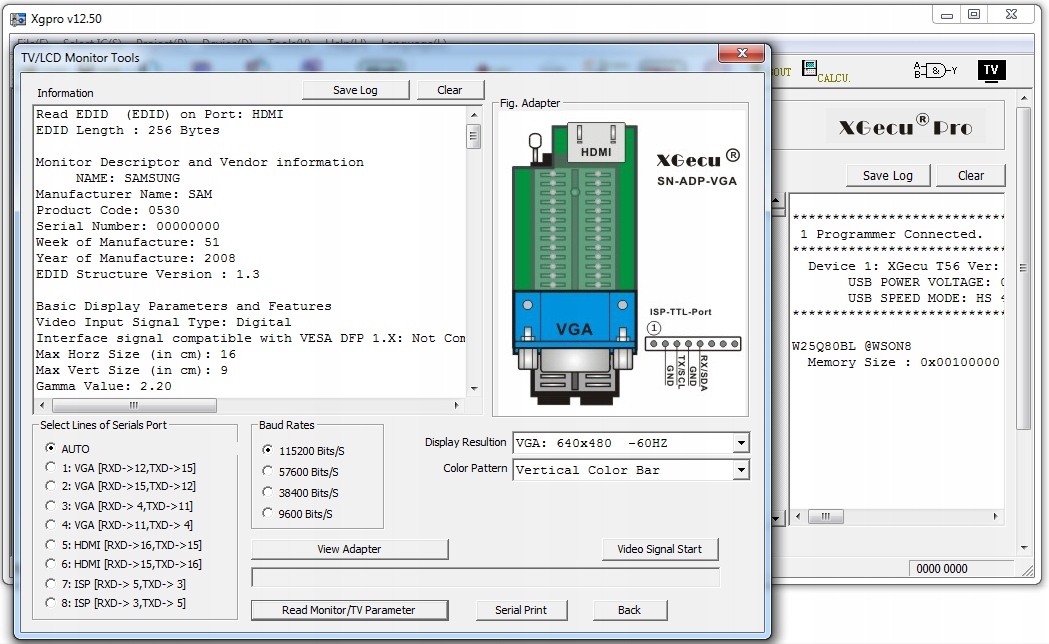

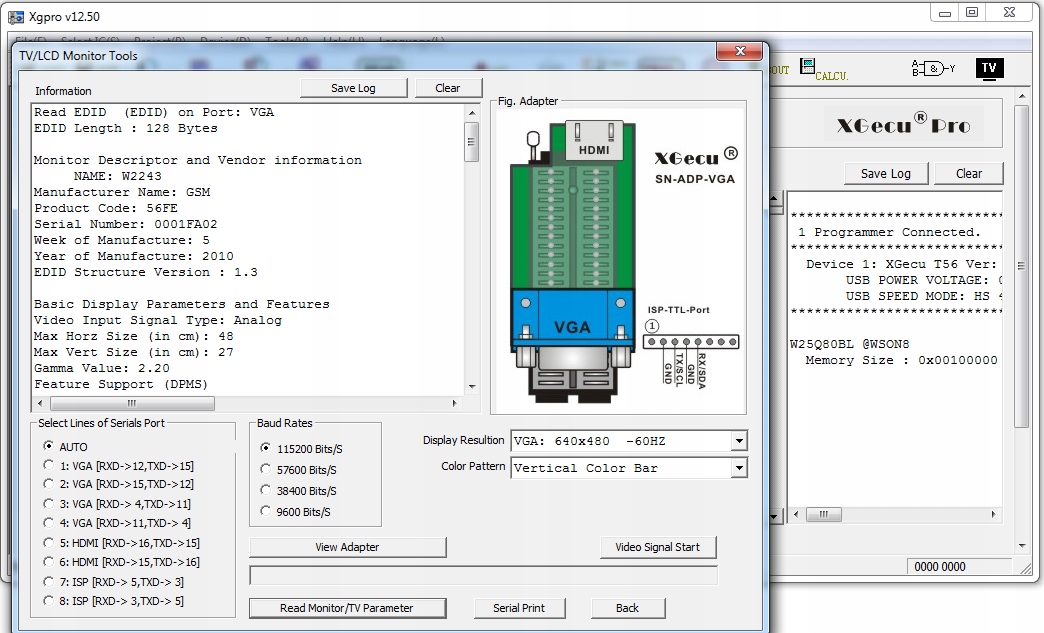

Opisane funkcje uzyskamy po wciśnięciu kontrolki "TV" (w prawym, górnym rogu programu Xgpro)

Oznaczenie XGecu: SN-ADP-VGA

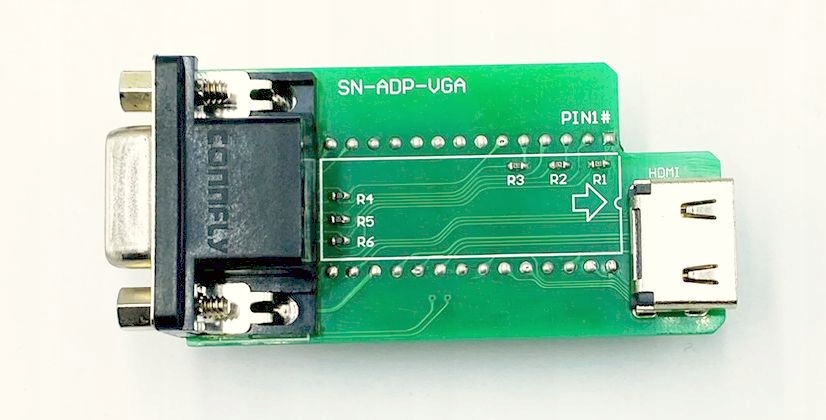

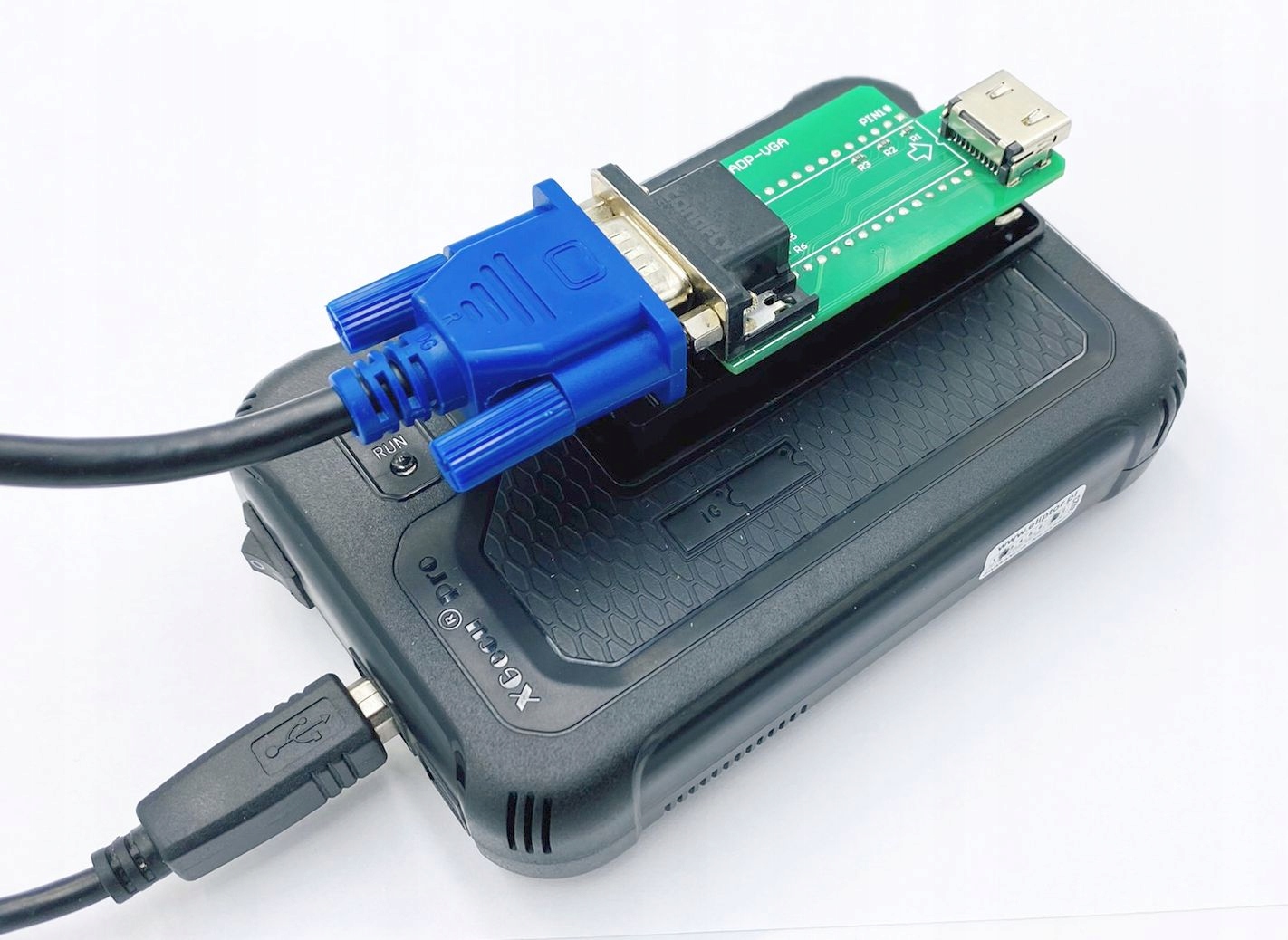

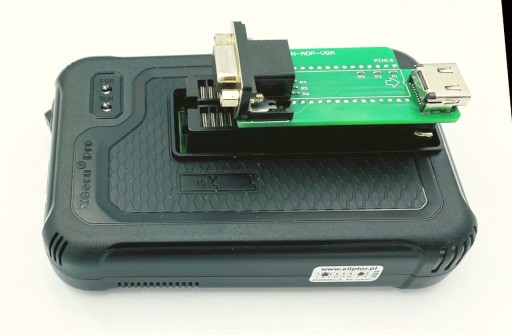

Przedmiotem oferty jest wyłącznie adapter i przewód D-Sub. Programator widoczny na zdjęciach jest wyłącznie w celach poglądowych
