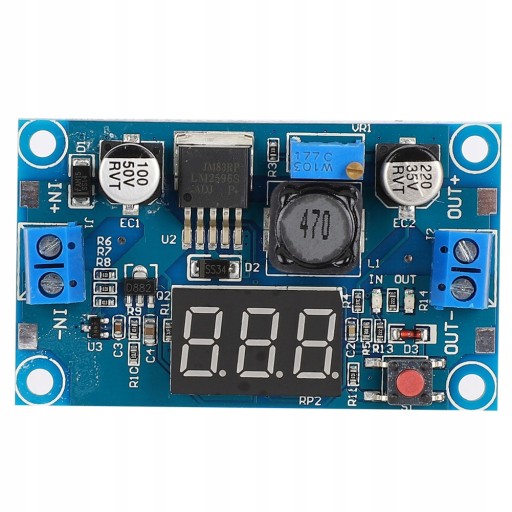

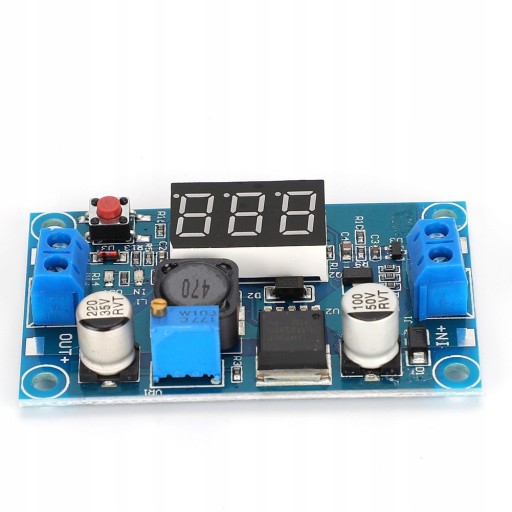

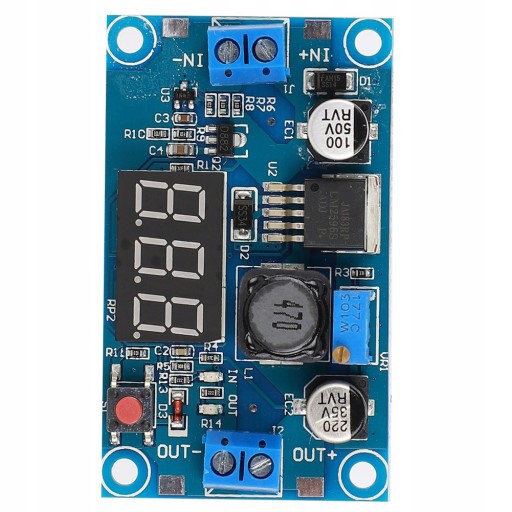

РЕГУЛИРУЕМЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ LM2596 ИСТОЧНИК ПИТАНИЯ

Cechy:

Z wyświetlaczem woltmierza, błąd woltmierza ± 0.1V, zakres 0,40V.

Naciśnij przycisk, aby przełączyć napięcie wejściowe lub wyjściowe pomiaru, a lampka wskaźnika pokazuje, które napięcie jest mierzone i zachować ostatnie ustawienie, nawet jeśli jest wyłączone, a następnie włączone.

Woltmierz można wyłączyć poprzez naciśnięcie i przytrzymanie przełącznika przez ponad jedną sekundę i mniej niż 4 sekundy.

Z blokiem zaciskowym nie można wygodnie używać lutownicy, a punkt łączenia drutu jest zachowany. Napięcie wejściowe wynosi 4.0~40V (napięcie wejściowe musi być wyższe niż napięcie wyjściowe o więcej niż 1v).

Regulowany zakres napięcia wyjściowego od 1.25V do 37V regulowany w sposób ciągły (napięcie wejściowe musi być wyższe niż napięcie wyjściowe o więcej niż 1V).

Maksymalny prąd wyjściowy może być aż 3A, a wspólny stabilny prąd roboczy to 2A.

Wykorzystując wewnętrzną częstotliwość oscylacji 150KHz, należy do drugiej generacji regulatora napięcia przełączania, o niskim zużyciu energii i wysokiej wydajności.

Specyfikacja:

Materiał: Żywica epoksydowa

Miernik napięcia:Error+-0.1V; Zakres pomiaru:0~40V

Napięcie wejściowe:4~40V

Regulowane napięcie wyjściowe:1.25~37V

Maksymalny prąd wyjściowy: 3A

Prąd stabilny: 2A

Częstotliwość oscylacji wewnętrznej: 150KHz

Lista pakietów:

1*Moduł

Instrukcja użytkownika:

Funkcja kalibracji błędu pomiaru napięcia wejściowego i wyjściowego, długo naciśnij przełącznik przez ponad cztery sekundy, po wejściu do ręki, wejdzie funkcja kalibracji błędu pomiaru napięcia.

W tym czasie światło wejściowe jest włączone (terminal wejściowy kalibracji), a rura cyfrowa miga, aby wyświetlić wartość korekcji (parametr fabryczny to 0.0) W tym czasie naciśnij przycisk, aby zmienić tę wartość (zakres wartości to -0.5~0.5, jednostka to V), liczba dodatnia oznacza kalibrację w górę, a liczba ujemna oznacza kalibrację w dół.

Po dostosowaniu wartości porównawczej końca wejścia naciśnij i przytrzymaj przycisk przez ponad dwie sekundy, a następnie zwolnij kalibrację błędu po zwolnieniu, a następnie światło wyjściowe jest włączone (wyjście kalibracji), a wartość kalibracji wyjścia jest wyświetlana.

Metoda korekty jest taka sama jak wejście. Po wartości porównania na końcu wyjściowym naciśnij i przytrzymaj przycisk przez dłużej niż dwie sekundy. Po zwolnieniu ręki zapisz ustawioną wartość i powróć do normalnego napięcia wyświetlacza. Ustawiona wartość korekcji wchodzi w życie natychmiast i moc nie traci.

Uwaga:

Napięcie wejściowe jest niższe niż 4V, pokładowy woltomierz nie działa i nie wyświetla.
