M5 РУЧНОЙ THAP ДЛЯ НЕРЖАВЕЮЩЕЙ СТАЛИ

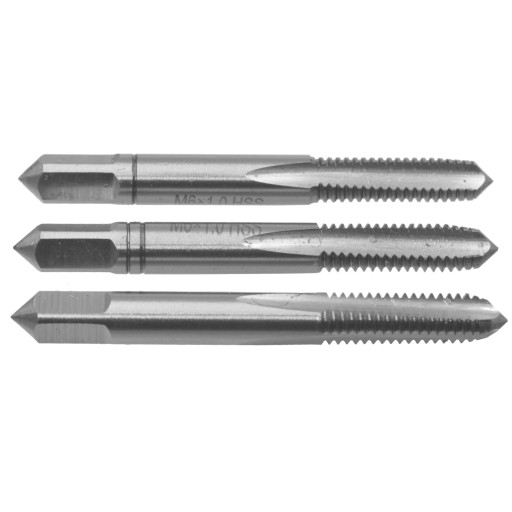

Zestaw gwintowników M5x0.80:

Przeznaczone do zastosowań ogólnych, do gwintowania otworów przelotowych i nieprzelotowych , w stalach konstrukcyjnych węglowych, niskostopowych i staliwie o wytrzymałości do Rm < 600MPa.

Komplet składa się z 3 gwintowników:

• Nr1 zdzierak: z nakrojem 8P (8 zwojów gwintu w części wcinającej) i kącie przystawienia nakroju 5°.

• Nr2 pośredni: z nakrojem 4P (4 zwoje gwintu w części wcinającej) i kącie przystawienia nakroju 10°.

• Nr3 wykańczak: z nakrojem 2P (2 zwoje gwintu w części wcinającej) i kącie przystawienia nakroju 20°.

Specyfikacja techniczna:

Typ gwintu: metryczny zwykły prawoskrętny.

• twardość: 60°HRc (+/-1°).
• ilość rowków wiórowych: 3.
• zarys gwintu: kąt 60°.
• materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

Normy:

• Zgodne z normą: DIN-352/3-P.
• norma gwintu: ISO DIN-13.
• tolerancja gwintu: ISO2 (6H).

Zalecana średnica otworu pod gwintowanie to ø4.2 mm.

Wymiary podane w milimetrach:

• gwint (d1): M5.
• skok gwintu (p): 0.80.
• długość części całkowitej (l1): 50 mm.
• długość uchwytu zabieraka (l2): 8 mm.
• średnica uchwytu zabieraka (d2): kwadrat 4.9 mm.
