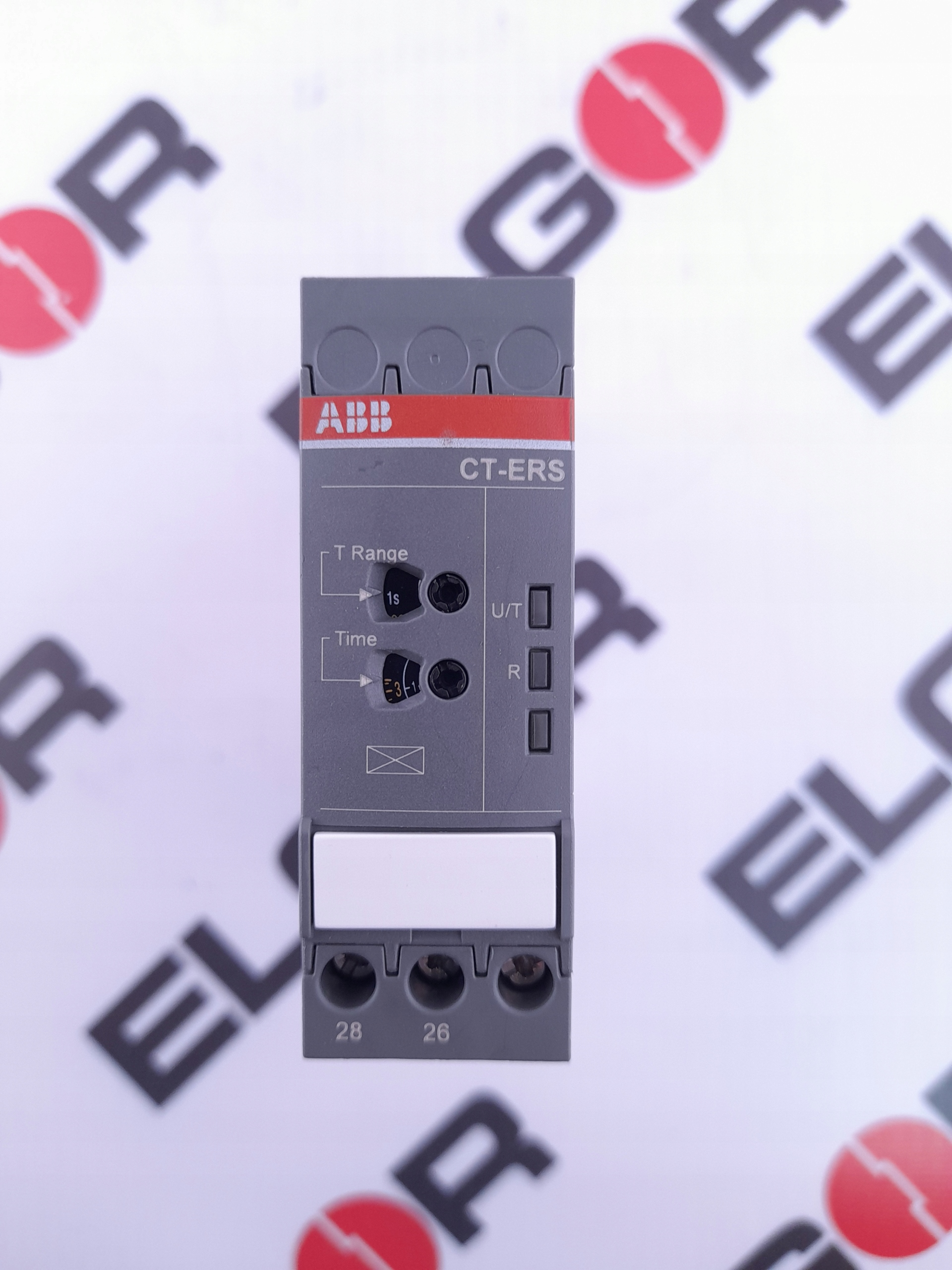

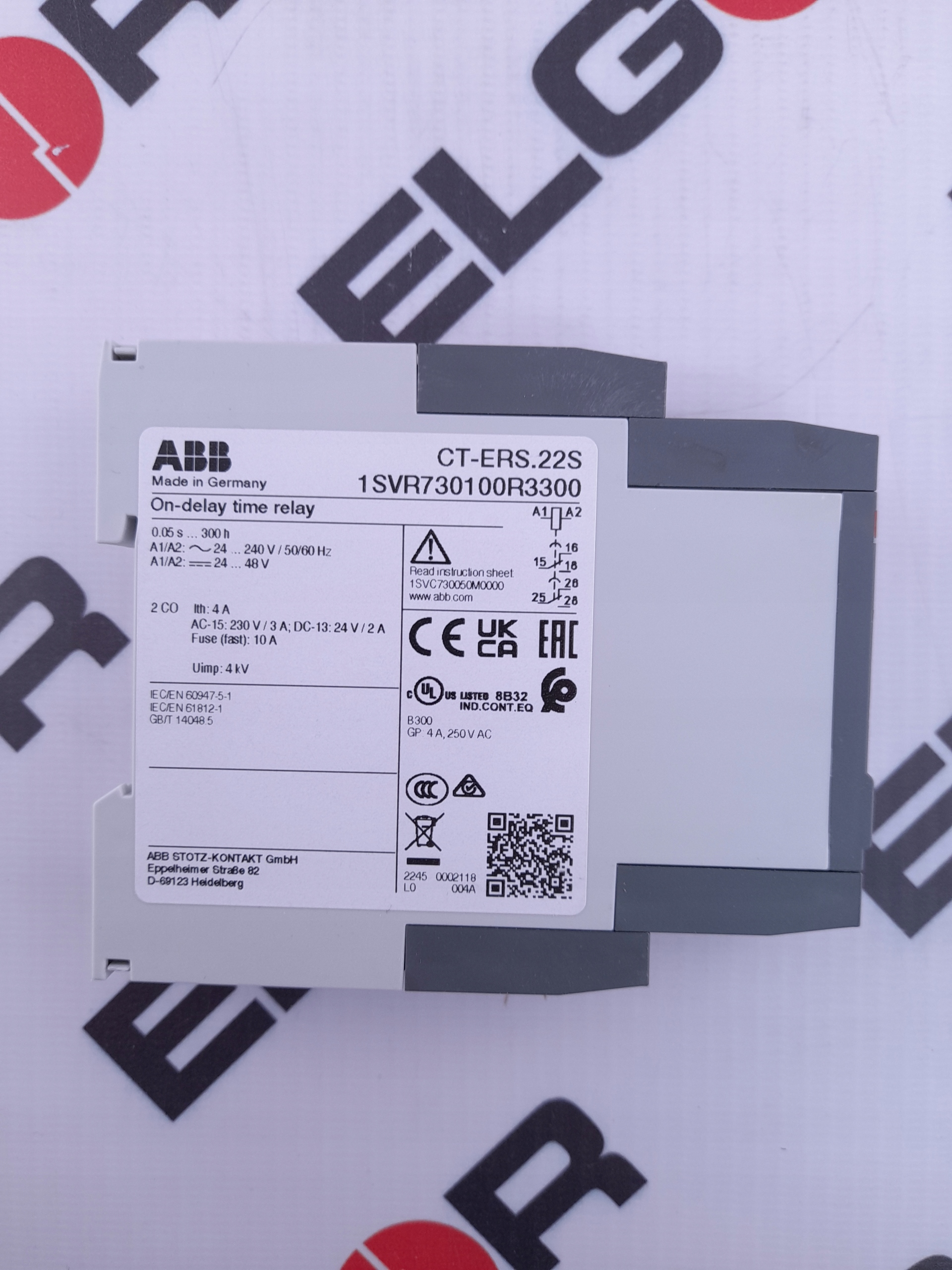

Przekaźnik ABB 1SVR730100R3300 CT-ERS.22S

CT-ERS.22S

Ogólne informacje

Typ produktu:

CT-ERS.22S

Kod zamówieniowy:

1SVR730100R3300

Numer EAN:

4016779851466

Opis katalogowy:

CT-ERS.22S Time relay, ON-delay 2c/o, 24-48VDC, 24-240VAC

Opis:

The CT-ERS.22S is a single-function electronic time relay from the CT-S timer range. It provides an ON-delay (delay on make) function with 10 time ranges from 0.05 s to 300 h. This time relay operates with a rated control supply voltage of 24 - 48 V DC / 24 - 240 V AC and has a 2 c/o (SPDT) output with contacts rated at 250 V / 4 A. A sealable transparent cover for protection against unauthorized changes is available as accessory. The device offers screw connection technology with double-chamber cage connection terminals.

Wymiary

Szerokość produktu netto:

22.5 mm

Wysokość produktu netto:

85.6 mm

Głębokość produktu netto:

103.7 mm

Waga produktu netto:

0.121 kg

Dane techniczne

Przekaźnik czasowy:

ON-Delay

Zakres czasu:

0.05 s ... 300 h

Znamionowe napięcie sterownicze (Us):

24 ... 240 V AC

24 ... 48 V DC

Częstotliwość znamionowa (f):

50 Hz

60 Hz

DC

Wyjście:

2 c/o (SPDT) contacts

Typ zacisku:

Screw Terminals

Znamionowy prąd pracy AC-12 (Ie):

(230 V) 4 A

Znamionowy prąd pracy AC-15 (Ie):

(230 V) 3 A

Znamionowy prąd pracy DC-12 (Ie):

(24 V) 4 A

Znamionowy prąd pracy DC-13 (Ie):

(24 V) 2 A

Minimalna zdolność przełączania:

12 V

10 mA

Napięcie znamionowe udarowe wytrzymywane (Uimp):

Input Circuit 4 kV

Output Circuit 1 / Output Circuit 2 4 kV

Znamionowe napięcie izolacji (Ui):

Input Circuit / Output Circuit 500 V

Output Circuit 1 / Output Circuit 2 300 V

Stopień ochrony:

Housing IP50

Terminals IP20

Kategoria przepięć:

III

Stopień zanieczyszczenia:

3

Odłącznik SPD:

Output Circuit NC - F Type Fuses 6 A

Output Circuit NO - F Type Fuses 10 A

Trwałość elektryczna:

AC-12 100000 cycle

Wytrzymalosc mechaniczna:

30000000 cycle

Przekrój kabli:

Elastyczny z tulejką 1x 0.5 ... 2.5 mm²

Elastyczny z tulejką 2x 0.5 ... 1.5 mm²

Elastyczny z izolowaną tulejką 1x 0.5 ... 2.5 mm²

Elastyczny z izolowaną tulejką 2x 0.5 ... 1.5 mm²

Elastyczny 1x 0.5 ... 2.5 mm²

Elastyczny 2x 0.5 ... 1.5 mm²

Sztywny 1x 0.5 ... 4 mm²

Sztywny 2x 0.5 ... 2.5 mm²

Momenty dokrecajace:

0.6 ... 0.8 N·m

Długość odizolowania przewodu:

8 mm
