Таймер NE555 NE555P ARDUINO STM ESP DIP8 10 шт.

Timer NE555 NE555P ARDUINO STM ESP DIP8 10 sztuk

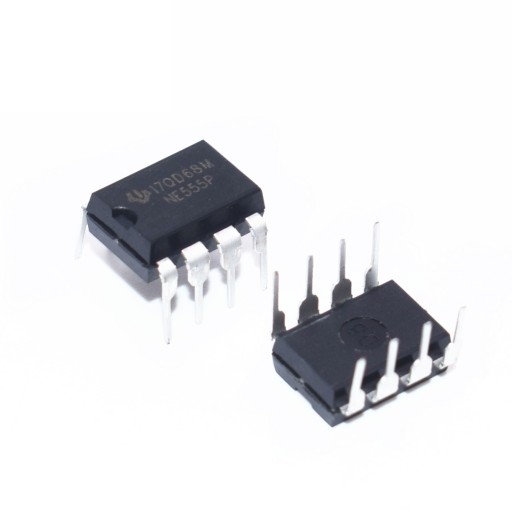

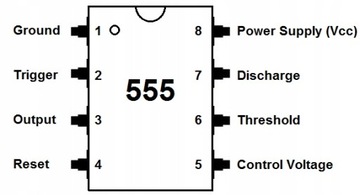

Układ scalony timer NE555P DIP8 to popularny i wszechstronny układ scalony, który może być wykorzystywany jako generator impulsów, modulator PWM lub jako timer. Układ NE555P DIP8 został zaprojektowany do pracy w szerokim zakresie temperatur i napięć zasilania, co sprawia, że jest idealnym rozwiązaniem do wielu zastosowań elektronicznych.

Układ NE555P DIP8 posiada 8-pinową obudowę DIP, co ułatwia jego montaż na płytce drukowanej. Wbudowany w układ timer pozwala na generowanie impulsów o różnej długości i częstotliwości w zależności od wartości elementów zewnętrznych podłączonych do układu.

Układ NE555P DIP8 jest bardzo popularny w elektronice amatorskiej oraz profesjonalnej, ze względu na swoją niezawodność, łatwość w użyciu i niski koszt. Jest to świetne rozwiązanie dla projektantów i hobbystów, którzy chcą stworzyć własne układy elektroniczne, takie jak zegary, stopery, generatory dźwięku, kontrolery PWM, itp.

✅ Producent TEXAS INSTRUMENTS

• Typ układu scalonego układ peryferyjny
• Rodzaj układu scalonego astabilny/monostabilny, zegar
• Napięcie kontrolowane 10 V
• Częstotliwość 500kHz
• Napięcie zasilania 4.5...16V DC
• Obudowa DIP8
• Prąd zasilania DC 10mA
• Prąd wyjściowy 200mA
• Montaż THT

✔️Przykłady zastosowania NE555P:

1. Układ migacza:

Jest to jeden z najprostszych i najpopularniejszych przykładów zastosowania NE555P. W tym układzie NE555P jest skonfigurowany jako multiwibrator astabilny, co oznacza, że ​​generuje ciągły przebieg prostokątny o regulowanej częstotliwości i współczynniku wypełnienia. Częstotliwość migania można regulować za pomocą rezystora R1 i kondensatora C1.

2. Układ opóźnienia czasowego:

W tym układzie NE555P jest skonfigurowany jako monowibrator, co oznacza, że ​​generuje pojedynczy impuls o regulowanej długości trwania po podaniu impulsu wyzwalającego. Długość trwania impulsu można regulować za pomocą rezystora R1 i kondensatora C1.

3. Układ generatora impulsów:

W tym układzie NE555P jest skonfigurowany jako multiwibrator astabilny, ale częstotliwość generowanego przebiegu prostokątnego jest sterowana napięciem zewnętrznym. Napięcie to można podać na pin 5 NE555P, aby regulować częstotliwość generowanych impulsów.

4. Układ sterowania silnikiem krokowym:

NE555P można użyć do sterowania silnikiem krokowym, generując impulsy sterujące do cewek silnika. Układ może być skonfigurowany do generowania impulsów o różnych częstotliwościach i kierunkach obrotu.

5. Układ pomiaru temperatury:

NE555P można użyć do pomiaru temperatury, wykorzystując jego zależność od temperatury prądu progowego. Do układu można podłączyć czujnik temperatury, a NE555P będzie generować przebieg prostokątny o częstotliwości proporcjonalnej do temperatury.

6. Układ wykrywacza metalu:

NE555P można użyć do skonstruowania prostego wykrywacza metalu. W tym układzie NE555P jest skonfigurowany jako multiwibrator astabilny, a jego częstotliwość generowanego przebiegu jest zmieniana przez obecność metalu w pobliżu cewki.

7. Układ alarmowy:

NE555P można użyć do skonstruowania prostego układu alarmowego. W tym układzie NE555P jest skonfigurowany jako monowibrator, a generowany impuls jest wykorzystywany do wyzwolenia alarmu w przypadku wykrycia włamania.

Powyższe przykłady to tylko kilka z wielu zastosowań NE555P. Ten wszechstronny układ scalony może być używany do budowy szerokiej gamy układów elektronicznych.
