Czujnik kontaktronowy K-1 2E

Opis

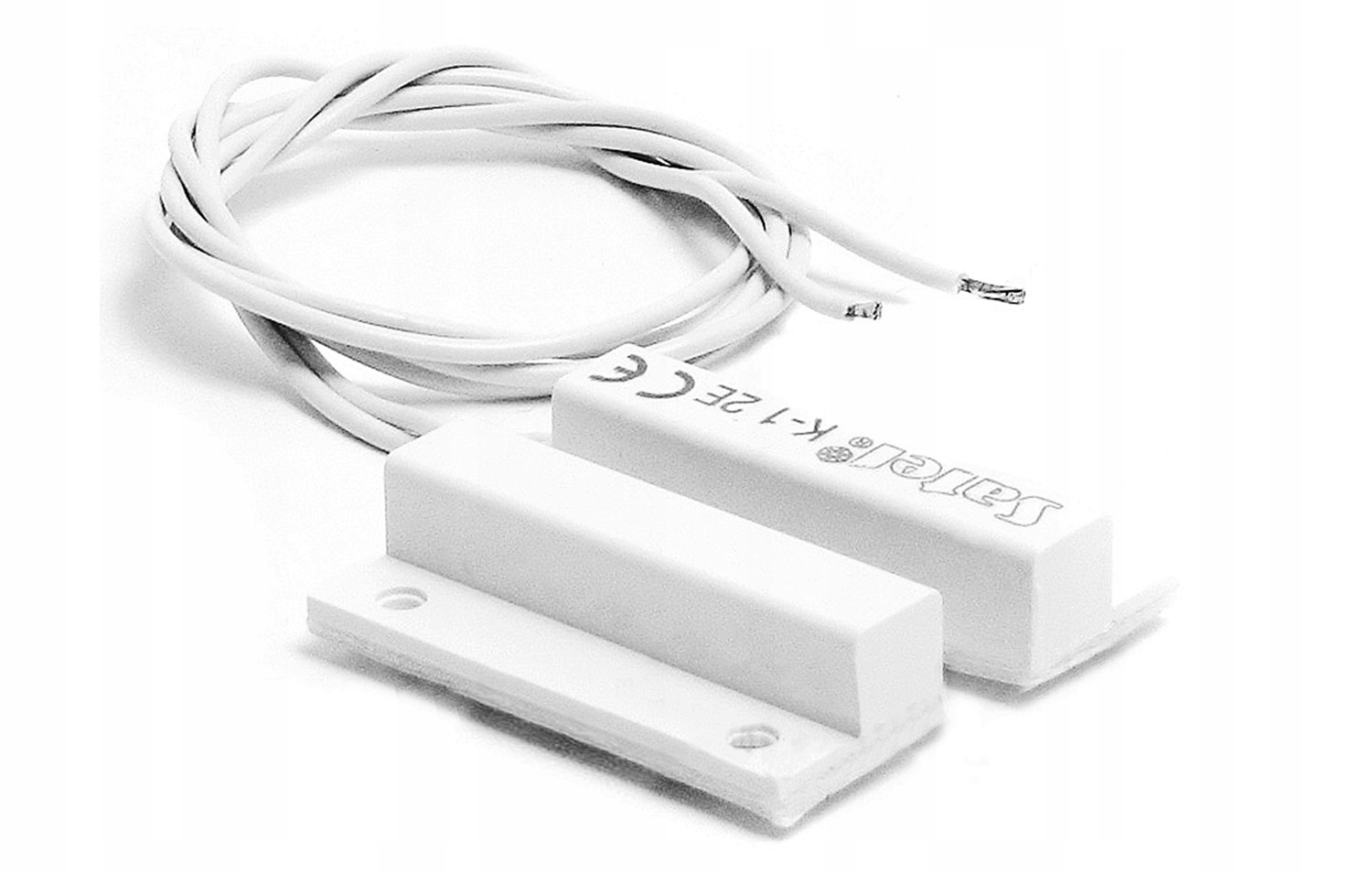

Czujki magnetyczne są jednymi z podstawowych urządzeń ochrony obwodowej. Służą do zabezpieczania drzwi, okien itp., reagując na ich otwarcie. Czujka K-1 2E przeznaczona jest do montażu powierzchniowego poprzez przykręcenie np. na ramie okiennej czy futrynie. K-1 2E składa się z dwóch wodoszczelnych części: czujnika kontaktronowego (magnetycznego) oraz magnesu. Oddalenie jednej części od drugiej powoduje rozwarcie obwodu czujnika, co sygnalizowane jest jako naruszenie. Dodatkowo czujka wyposażona jest w 2 rezystory 1,1 kΩ połączone z kontaktronem w konfiguracji 2EOL. Umożliwiają one centrali alarmowej wykrycie sabotażu czujki poprzez obserwację zmian rezystancji na linii wejściowej. K12E jest przystosowana do współpracy zarówno z dowolną centralą alarmową wyposażoną w wejścia typu NC, jak i w systemach automatyki jako element sterujący. Czujka K-1 2E dostępna jest w dwóch wersjach kolorystycznych: białej (K-1 2E) oraz brązowej (K-1 2E BR).

Specyfikacja

• Maksymalne napięcie przełączalne kontaktronu: 20 V
• Maksymalny prąd przełączalny: 20mA
• Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA: 360 000
• Materiał stykowy: Ru (Ruten)
• Odległość zamknięcia styków kontaktronu: 18 mm
• Odległość otwarcia styków kontaktronu: 28 mm
• Rezystancja parametryczna: 2 x 1100 Ω
