Модуль крючка + жгут проводов, самая дешевая возможность

Wiązka z modułem elektronicznym do haka holowniczego.

Moduł WH0 jest najprostszym sterownikiem oświetlenia przyczepy w najbardziej ekonomicznej kompletacji.

Zawartość zestawu:

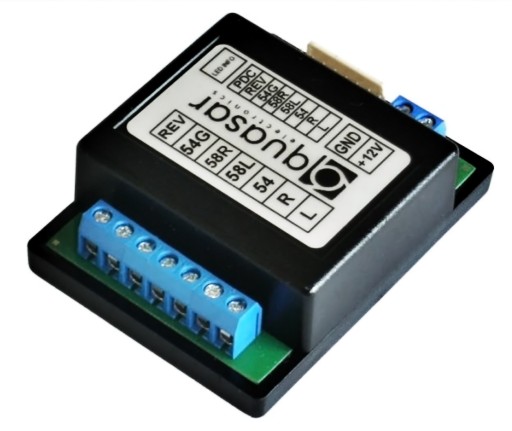

1. Centrala modułu
2. Wiązka do podłączenia wejść modułu

INSTALACJE PRZYCZEP 7-pin i 13-pin

To jest najprostszy moduł z minimalną liczbą akcesoriów w najniższej cenie.

Zastosowanie:

1. przyczepy towarowe;
2. instalacje przyczep 7-pin i 13-pin.

Główne cechy:

→Możliwość podłączenia gniazda 13pin

→Przeznaczony do instalacji w pojazdach z żarówkami i diodami LED

→Brak wyłączenia światła przeciwmgielnego w samochodzie

→Światło cofania

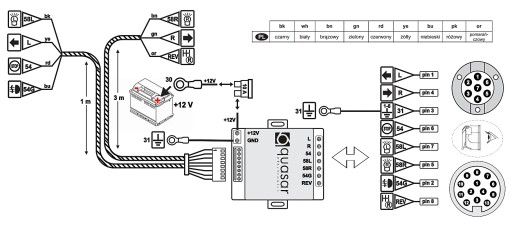

Schemat podłączenia modułu haka wh0

Krótka charakterystyka:

Moduł WH0 jest najprostszym sterownikiem oświetlenia przyczepy w najbardziej ekonomicznej kompletacji.

Moduł został zaprojektowany do podłączenia 8-przewodowej instalacji przyczepy (czyli ze światłem wstecznym) i powinien być użyty z gniazdem 13-pinowym ale może być użyty z gniazdem 7-pinowym (wówczas bez obsługi światła wstecznego).

Należy zaznaczyć, że moduł ten jest dostosowane do oświetlania żarówkowego jak i LED samochodu jak też poprawnie działa ze sterowaniem oświetlenia typu "PWM" w samochodzie (czyli gdy jednym przewodem jest sygnalizacja dla dwóch świateł np. "stop" i "pozycja").

Moduł nie obciąża obwodu elektrycznego samochodu, ponieważ pobór prądu z wiązki na każdym z wejść sygnałowych wynosi około 1mA, co wyklucza zakłócenie pracy układu elektronicznego pojazdu. Może być podłączony zarówno do instalacji pojazdu z żarówkami włókowymi i diodami LED. Moduł jest najbardziej ekonomicznym rozwiązaniem przeznaczonym do montażu instalacji 13-przewodowych. Opakowanie modułu ma małe wymiary i wagę, co jest dodatkowo korzystne w przypadku wysyłki.

UWAGA: zestaw nie zawiera gniazda (do podłączenia przyczepy) ani przewodów wyjściowych (do gniazda czy zasilających).
