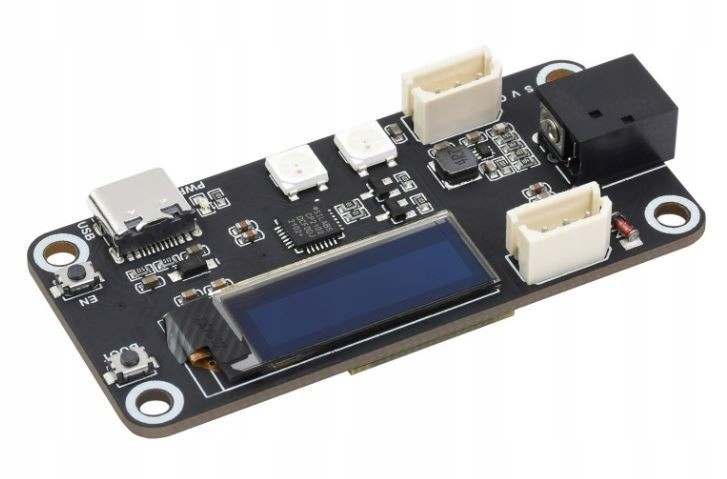

Servo Driver with ESP32 - sterownik serw z modułem WiFi i Bluetooth ESP32

Opis

Sterownik serwomechanizmów wyposażony w moduł ESP32. Może kontrolować ruch serw z interfejsem UART np. SC15 lub ST3215 i pozwala na podłączenie do 253 napędów na jednej magistrali. ESP32 zapewnia komunikację za pomocą sieci bezprzewodowych WiFi lub Bluetooth w standardzie 5.0, a także wspiera ESP-NOW, dzięki czemu użytkownik może w łatwy sposób zbudować projekt sterowany np. przez aplikację mobilną. Na płytce umieszczono wyświetlacz OLED oraz interfejs do sterowania diodami RGB.

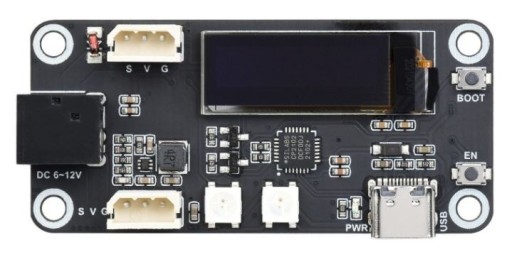

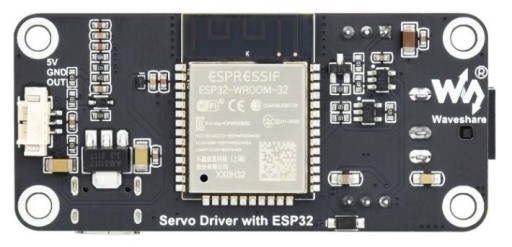

1. ESP32 7. Obwód automatycznej aktualizacji

2. Interfejs UART serw 8. Wskaźnik RGB LED

3. OLED 9. DC 5,5x2,1 mm

4. BOOT 10. Interfejs RGB LED

5. Reset 11. PCB antena

6. USB typu C 12. Obwód sterowania serwami

ESP jest programowany przez złącze USB typu C, a moduł zasilany jest napięciem z zakresu od 6 do 12 V przez złącze DC 5.5x2.1 mm. Pełna dokumentacja dostępna jest na stronie produktu.

Właściwości

• Napięcie zasilania: 6 do 12V
• Złącze zasilajace: DC 5.5x2.1 mm
• Interfejs USB typu C
• Moduł ESP32 z komunikacją WiFi i Bluetooth 5.0
• Interfejs sterujący serwomechanizmem: UART
• Możliwość sterowania 253 serwami na jednej magistrali
• Wyświetlacz OLED
• Interfejs do sterowania diodami RGB
• Wymiary: 30 x 65 mm
• Rozmiar otworu montażowego: 2,75 mm

W zestawie

• Servo Driver with ESP32
• Zestaw śrub
